3 Einbau
3.4 SIPLACE C&P20x umrüsten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 39
Einbau
HINWEIS
Blendenring
Achten Sie vor dem Einsetzen des Blendenrings darauf, dass die Dichtscheibe mit der rich-
tigen Orientierung auf dem Blendenring aufliegt.
Achten Sie beim Einsetzen des neuen Blendenrings darauf, dass der Stift in die entspre-
chende Bohrung des Sternträgers eintaucht. Der Blendenring sollte selbst haften bleiben.
► Halten Sie den Stern beim Anziehen der Schrauben vorsichtig am Sternträger im Bereich der
Segmentführungen fest.
► Achten Sie darauf, dass die Blendschaltteller und die Pipetten nicht beschädigen.

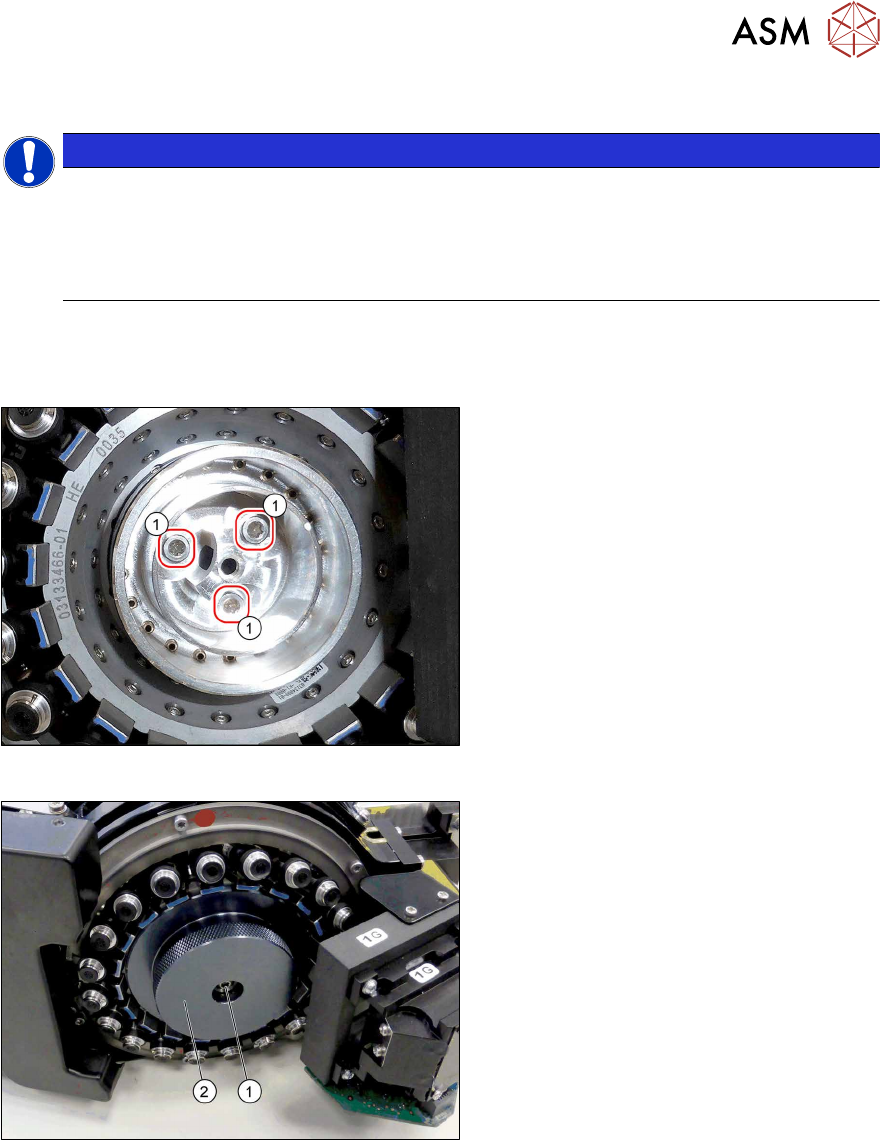

Abb.21: Blendenring
► Schrauben Sie nun den Blendenring
mit den Schrauben(1)
DIN912-M3x10
umlaufend fest (1,3Nm
). Er darf sich
dabei nicht verkanten.
► Überprüfen Sie, ob der O-Ring ord-
nungsgemäß in die Nut des Blenden-
rings eingelegt ist.
Abb.22: Deckel montieren
► Montieren Sie den Deckel(2) mit einer
Schraube(1)
(TX10, M4x14, 1,3Nm).
Sehen Sie dazu auch...
2 7.4.7.1 "Blendenring/Haltekreis/Dichtscheibe tauschen" [}101]
3 Einbau
3.4 SIPLACE C&P20x umrüsten
40 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.4.4 Drucksensor installieren
HINWEIS
Drucksensor
Für jeden SIPLACE C&P20P/P2 wird im Vakuumpumpen-Betrieb ein Drucksensor benö-
tigt.
► Prüfen Sie ob an jedem SIPLACE C&P20P/P2 ein Drucksensor vorhanden ist.
► Ggf. wird pro nachzurüstenden Bestückkopf ein "Aufrüstsatz Drucksensor Vakuum
C&P20P" [03108457‑xx] benötigt.
Abb.23: Drucksensor
Drucksensor Vakuumanschluss C&P20P
[03108303‑xx]
Abb.24: Drucksensor am Portal
1. Drucksensor
2. Basisadapter
Der Drucksensor befindet sich am Vakuum-
verteiler des Portals und wird am Basisadap-
ter (X8) angeschlossen.
Siehe auch 7.4.2 "Drucksensor tauschen [03108303-xx]" [}90].
3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 41
3.5 Vakuumpumpe einbauen
VORSICHT
Sicherheitshinweise und Herstellerangaben
Für die Vakuumpumpe sind grundsätzlich – zusätzlich zu den Sicherheitshinweisen im Ein-
leitungskapitel – die Angaben des Herstellers bezüglich Sicherheit, und insbesondere auch
alle Angaben zu Installation und Inbetriebnahme zu berücksichtigen.
Es sollte vermieden werden, den Bestückautomaten und somit die Vakuumpumpe mehr-
fach in kurzen Zeitabständen aus- und wieder einzuschalten. Dieses kann die Lebensdauer
der Pumpe stark beeinflussen.
Ein Ab- und Einschalten der Vakuumpumpe z.B. bei längeren Produktionsstillständen wird
durch den Bestückautomaten überwacht.
3.5.1 Vakuumpumpe vorbereiten
Wählen Sie je nach Version Ihrer Vakuumpumpe das passende Kapitel:
●
3.5.1.1 "Vakuumpumpe vorbereiten (alt)" [}41]
●
3.5.1.2 "Vakuumpumpe vorbereiten (neu)" [}44]
3.5.1.1 Vakuumpumpe vorbereiten (alt)
Abb.25: Filter, Verteiler und Doppelnippel
1. Filter
2. Verteiler
3. Doppelnippel
HINWEIS
Verteiler
Schrauben Sie den Verteiler erst an die Vakuumpumpe nachdem Sie sie in die Maschine
geschoben haben.
