7 Anhang
7.3 Fehlermeldung: 30356 Vakuum im Haltekreis zu gering
84 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Lösung
Es wird ein "Austauschkit Vakuumverschlauchung" [03123134‑xx] angeboten:
Abb.88: Austauschkit Vakuumverschlauchung [03123134‑xx]
1 1x Moosgummi mit Klebeband (Auflage
auf Portal)
2 1x Duo-Schlauch
3 1x Stabilisator gedämpft 4 2x ISO7380-2-M3x6-A2-70
Zum Austausch benötigen Sie:
●
Satz Inbusschlüssel
●
Satz Torxschlüssel
●
Rohr-/Schlauchschneider Festo ZRS [00381443‑xx]
●
3x Kabelbinder
●
2x Klebeschellen
Übersicht Portale
Abb.89: Standardportal
X-Serie S: Portal 1, 2, 3, 4
X4iS: Portal 1, 3
X-Serie, D3: Portal 1, 2, 3, 4
SX4/DX4: Portal 1, 2, 3, 4
X4i Portal 1, 3
Abb.90: Gedrehtes Portal
X4iS: Portal 2, 4
X4i: Portal 2, 4
7 Anhang
7.3 Fehlermeldung: 30356 Vakuum im Haltekreis zu gering
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 85
Vorgehensweise

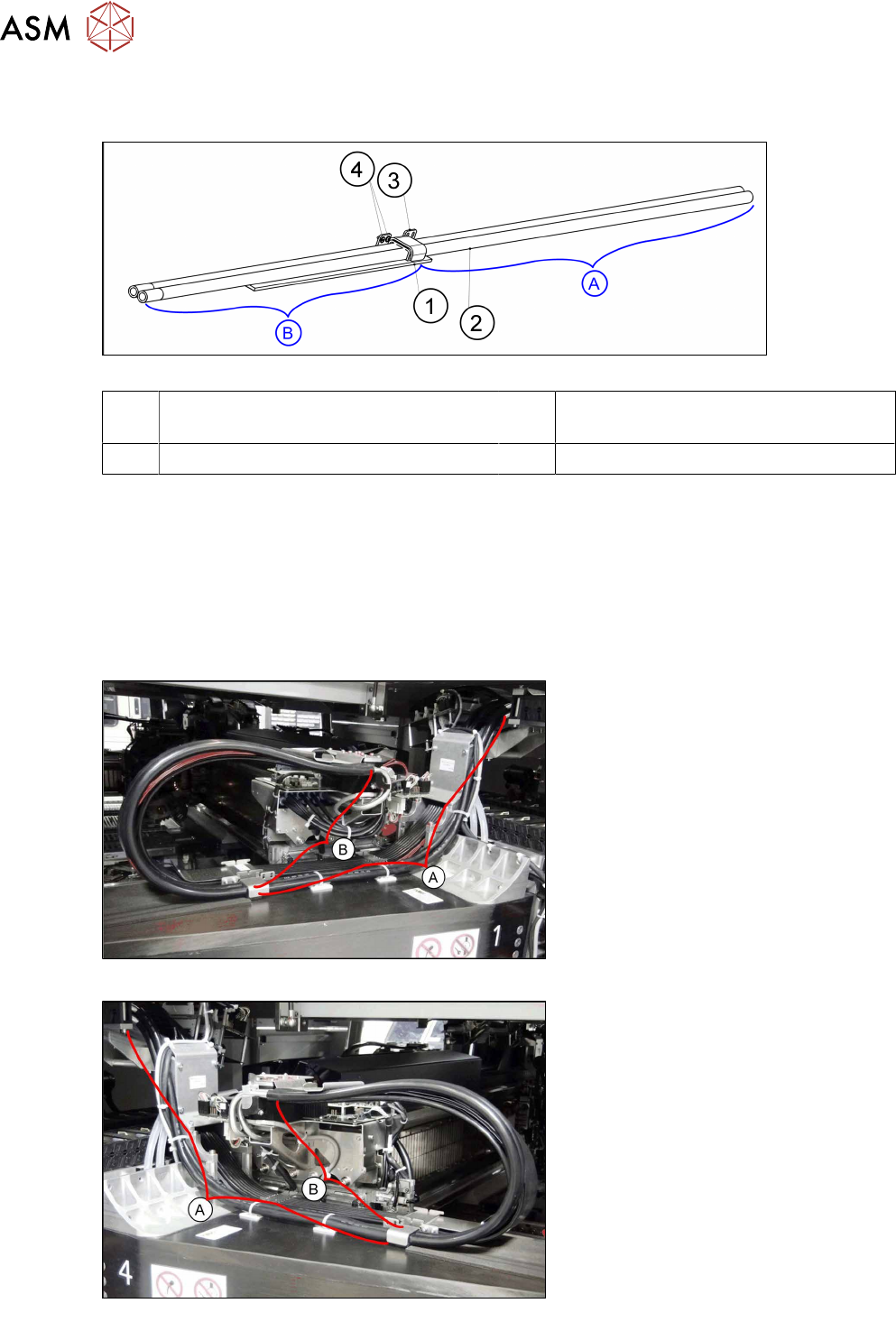

Abb.91: Montage
► Entfernen Sie den alten Schlauchsatz zwischen Y-Kabelschlepp und Anschlussrohr Vakuum-
verteiler X-Achse. Entfernen Sie den Halter am X-Kabelschlepp.
► Der Duo-Schlauch ist mit einem Klebeband in der Mitte fixiert. Stecken Sie den Duo-Schlauch
mit der 500mm-Seite(B)
am Rohrstück(2) für den Kopf-Vakuumverteiler an.
► Fixieren Sie den Duo-Schlauch mit dem Stabilisator am X-Kabelschlepp. Dieser hat in Abhän-
gigkeit vom Portal zwei Montagepositionen.
Bei den Portalen 2 und 4 der SIPLACE X4iS wird der Stabilisator wie im Bild(4)
dargestellt
montiert, bei allen anderen Portalen der X4S wie im Bild(3)
dargestellt.
Das Klebeband befindet sich mittig unter dem Stabilisator.
► Kleben Sie das Moosgummi(5) wie in den Bildern(3) und(4) dargestellt auf das Portal, so
dass der Duo-Schlauch beim Verfahren der X-Achse darauf abrollen kann.
► Die Seite(A) ist 630mm lang und muss ggf. an das Portal angepasst werden. Verwenden Sie
hierzu möglichst die Schlauchzange.
Portal 1 + 3 Portal 2 + 4
X4S 540 630
X4iS 540 530
► Stecken Sie die "gekürzte" Schlauchseite(A) am Schlauchanschluss des Y-Kabelschlepp(1) an.
Fixieren Sie den Schlauch mit Kabelbindern am Portal.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
86 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.4 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer
Maschine finden Sie ggf. weitere Informationen.
7.4.1 Proportionalregler (Druckregelventil) tauschen (Stellplatz4)
Teile
Abb.92: Proportionalregler [03152704‑xx] (Version2)
●
Proportionalregler Sentronic-LP
[03152704Sxx] (ersetzt [03065425‑xx])
HINWEIS!
Der Proportionalregler wird mit den
aktuellen Parametern vorprogrammiert
geliefert. Eine nachträgliche Program-
mierung ist nicht möglich.
.
●
Adapterplatte oben [03136076‑xx]
●
Adapterplatte unten [03138952‑xx]
●
Bei Vakuumbetrieb wenn nur ein Proportionalregler verbaut ist:
Dichtplatte Propventil (mit O-Ringen) [03113039-xx]
●
3x ISO4762-M4x55-A2–70 [03147182‑xx] (in [03152704Sxx] enthalten)
(ersetzt 3x ISO4762-M4x70-A2-70 [03082432-xx] für den alten Proportionalregler
[03065425‑xx])
Hilfsmittel und Werkzeug
●
Isoflex Topas NCA 52, Dose 1kg [00328369‑xx]
oder
Isoflex Topas NCA 52, Tube 50 g [00330850‑xx]
●
Loctite 241 [02101037‑xx]
Ggf. benötigen Sie noch weitere Unterlagen:
●
Montageanleitung "Option Vakuumpumpe SIPLACE X‑SerieS ab
Hxxxx" [DEEN:00198599‑xx]
