3.3 Portale umrüsten
Für die Umrüstung der Portale auf Vakuumbetrieb benötigen Sie folgende Aufrüstsätze:
●
1x Aufrüstsatz Vakuum X4i gedreht [03075306‑xx] (Portal2 und4)
Nur für X4i S und pro Portal.
●
1x Aufrüstsatz Vakuum X-Serie R10 [03075305‑xx] (Portal 1 und 3)
Bei einer X4iS einmal pro Portal.
Bei X4 S,X3 S, X2 S jeweils für ein Portal.
Abb.6: Aufrüstsatz Vakuum X-Serie R10
1. Rohr für Vakuumanschluss 1
2. Rohr für Vakuumanschluss 2
3. Klemmstück
4. Zwei Schrauben (ISO7380-2 M3x6-A2-70)
(Loctite241)
5. Stabilisator gedämpft
6. Duo-Schlauch
7. Moosgummi
8. Eine Schraube ISO7093-1-3-200HV-A2
9. Eine Schraube ISO4762-M3x35-A2-70
(Loctite241)
Abb.7: Aufrüstsatz Vakuum X4i gedreht
1. Rohr für Vakuumanschluss 1 gedreht
2. Rohr für Vakuumanschluss 2 gedreht
3. Moosgummi
4. Duo-Schlauch
5. Stabilisator
6. Zwei Schrauben ISO7380-2M3x6-A2-70
(Loctite241)
7. Eine Schraube ISO7089-2,5-200HV-A2
8. Eine Schraube ISO4762-M3x18-A2-70
(Loctite241)
9. Klemmstück
10. Eine Schraube ISO4762-M3x14-A2-70
(Loctite241)
11. Eine Schraube ISO7093-1-3-200HV-A2
12. Halter
Im Folgenden wird die Umrüstung eines Verteilers für Bestückköpfe auf Vakuumpumpenbetrieb am
Beispiel von Portal1/3 gezeigt.
Sehen Sie dazu auch...
2 7.3 "Fehlermeldung: 30356 Vakuum im Haltekreis zu gering" [}83]
3 Einbau
3.3 Portale umrüsten
32 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.3.1 Vakuumschläuche am Bestückkopf-Vakuum-Verteiler anschließen
Beachten Sie dazu auch den Abschnitt 7.4.4 "Handhabung Entriegelungswerkzeug für Schläu-
che" [}92].

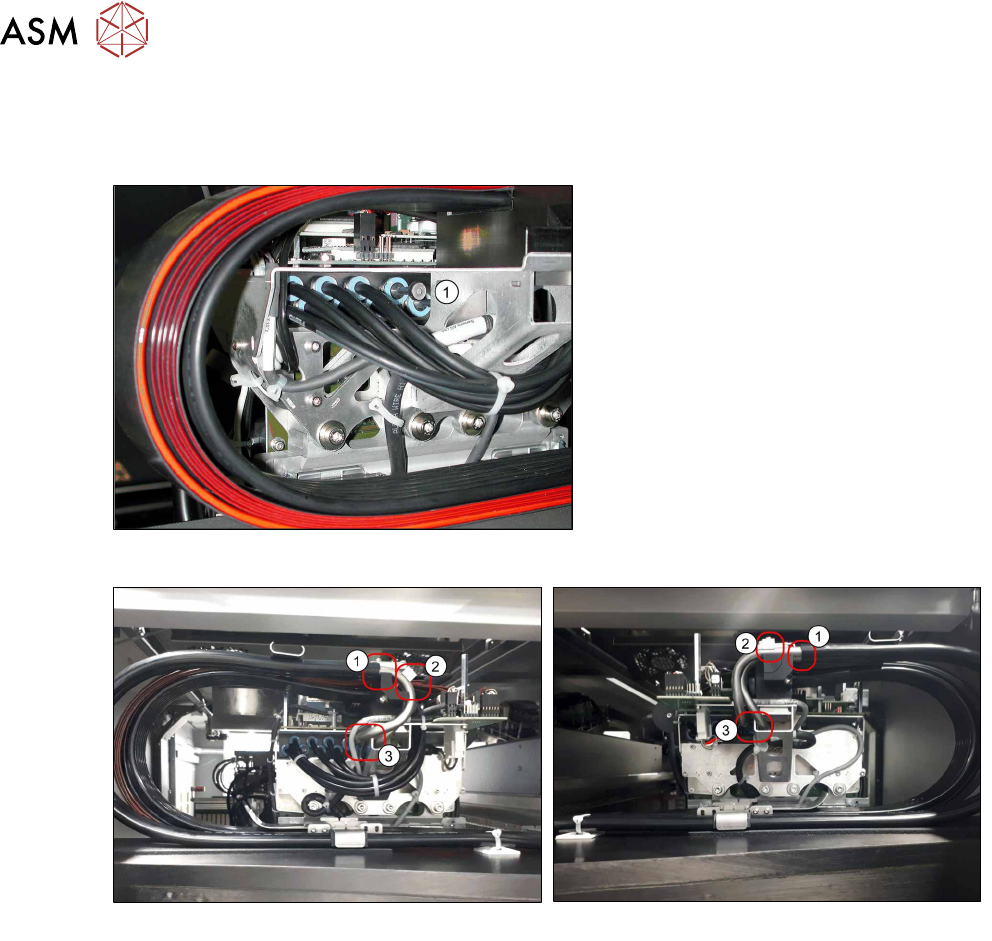

Abb.8: Blindstopfen
► Entfernen Sie beide Blindstopfen vom
Bestückkopf-Vakuum-Verteiler(1)
an
allen umzurüstenden Portalen mit dem
Entriegelungswerkzeug für Q8.
Abb.9: Standard-Portal
Abb.10: Gedrehtes Portal
► Stecken Sie die Vakuumschläuche auf die beiden Rohre für Vakuumanschluss 1 und 2(1).
► Stecken Sie die beiden Rohre in den Bestückkopf-Vakuum-Verteiler(3).
► Befestigen Sie die Rohre Vakuumanschluss1 und2 mit dem Klemmstück(2), einer
M3x30mm Schraube und einer Unterlegscheibe (Loctite241
).
3 Einbau
3.3 Portale umrüsten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 33
3.3.2 Schläuche anschließen
Abb.11: Übersicht Schlauch-Anschlüsse
Abb.12: Befestigung des Moosgummis und Niederhalters

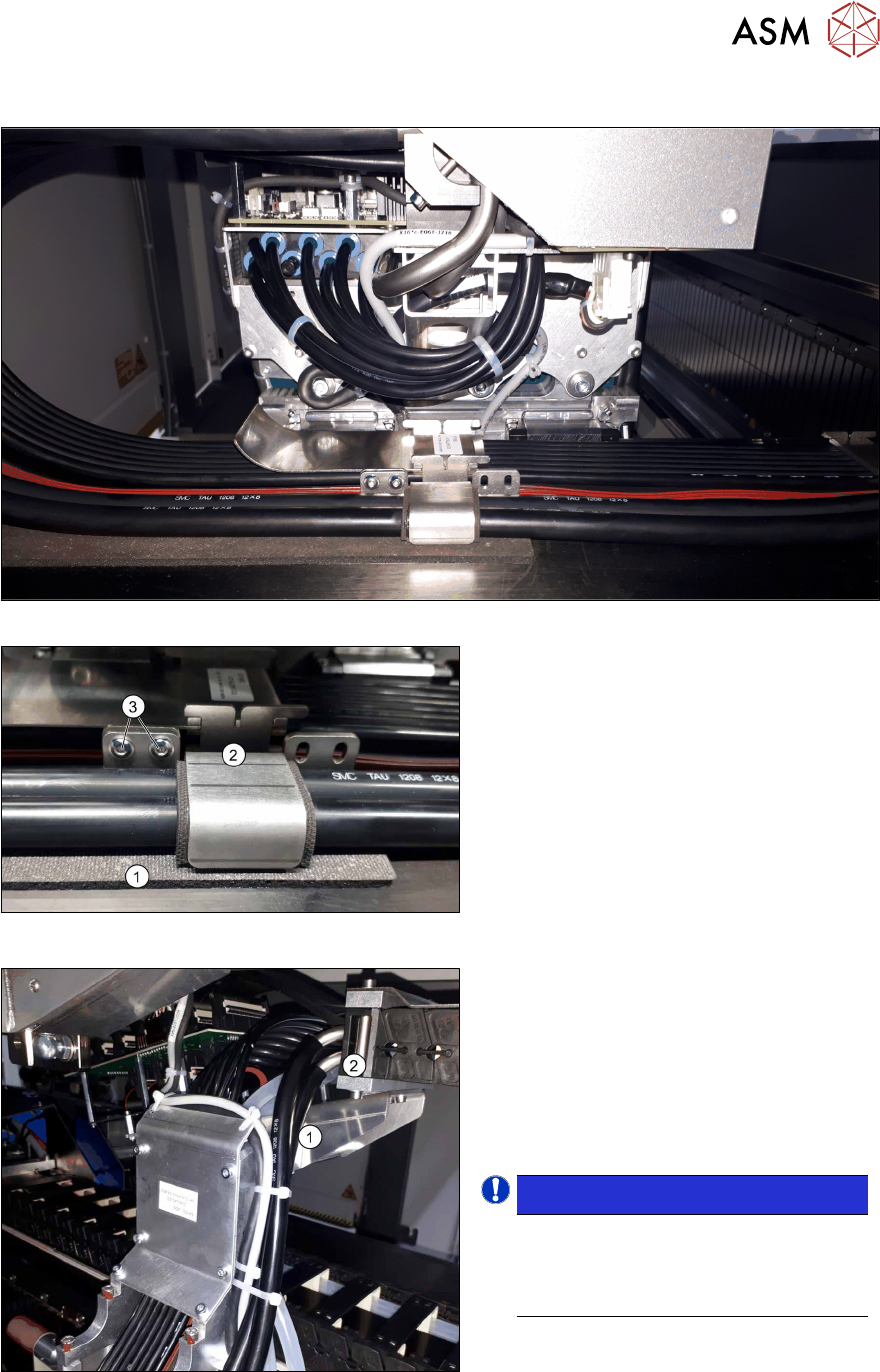

► Kleben Sie den Moosgummi(1) wie
abgebildet auf.
► Montieren Sie den Niederhalter(2) mit
zwei Schrauben(3)
(Loctite 241).
Am gegenüberliegenden Portal erfolgt
die Befestigung des Niederhalters ana-
log, so dass dieser immer so nah als
möglich an der Portalinnenseite positio-
niert ist.
Abb.13: Schläuche verlegen und befestigen
► Führen Sie die beiden neuen Schläu-
che zum Kabelschlepp an der Portal-
wurzel.
► Führen Sie die Schläuche neben dem
Führungsblech nach oben(1)
.
Durch verschiedene Varianten des
Portal-Kabelschlepps kann es hier zu
Unterschieden kommen.
 HINWEIS!
Befestigen Sie die Schläuche ggf. mit
Kabelbindern.
Achten Sie dabei darauf, die Schläu-
che nicht abzubinden.
.
► Stecken Sie die beiden transparenten
Schläuche am Anschluss(2)
an.
Sehen Sie dazu auch...
2 7.3 "Fehlermeldung: 30356 Vakuum im Haltekreis zu gering" [}83]
