7.4.2 Drucksensor tauschen [03108303-xx]
Teile, Hilfsmittel und Werkzeug
●
Aufrüstsatz Drucksensor Vakuum C&P20 P [03108457‑xx]
Übersicht

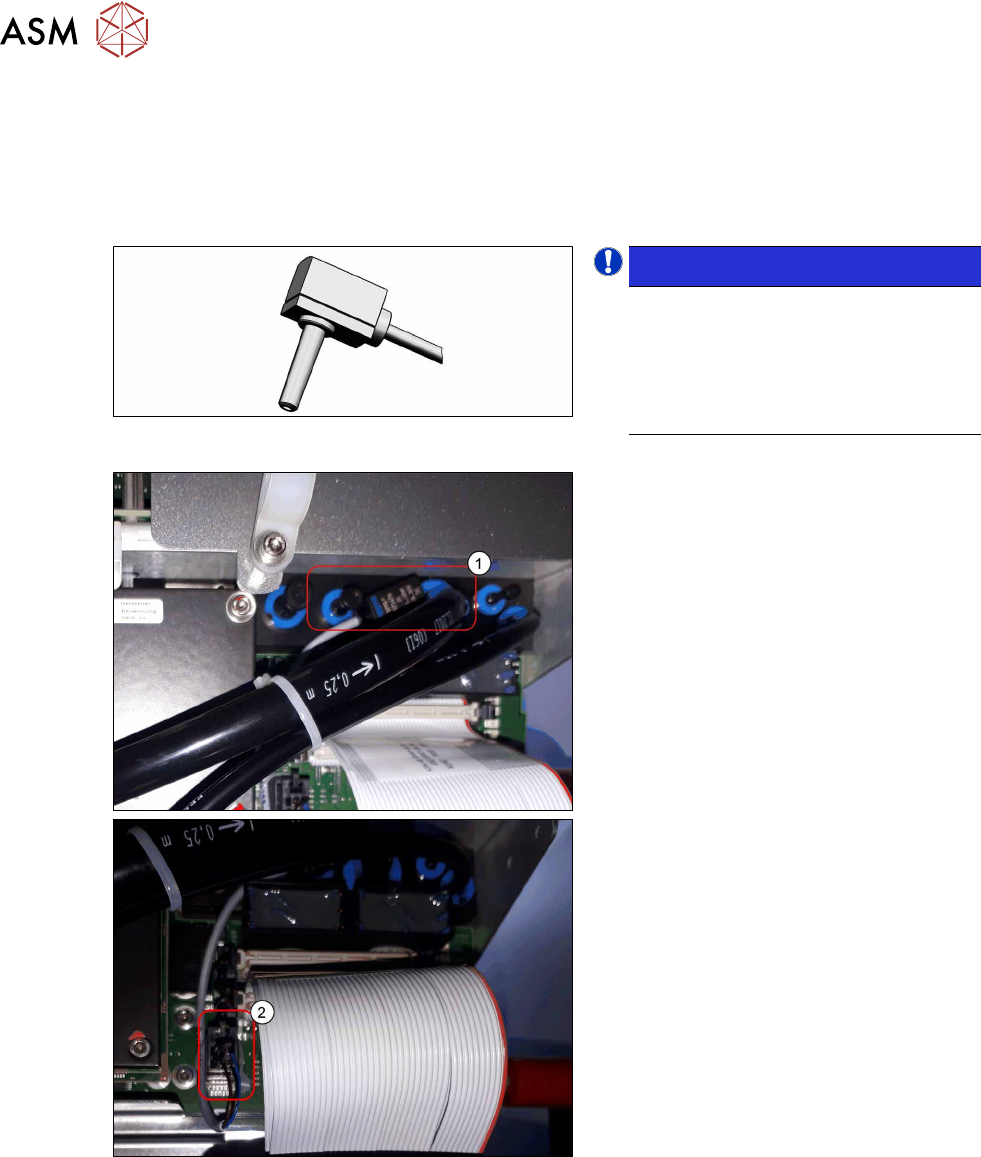

Abb.98: Drucksensor
 HINWEIS!
Der Drucksensor wird nur bei installier-
ter Vakuumpumpe und CPx-Köpfen
benötigt.
Der Drucksensor ist in diesem Fall für
den Betrieb des Bestückautomaten
zwingend notwendig.
.
Abb.99: Drucksensor am Portal
1. Drucksensor
2. Basisadapter
Der Drucksensor befindet sich am Vakuum-
verteiler des Portals und wird am Basisadap-
ter (X8) angeschlossen.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 91
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2
"Was vor
Beginn der Arbeiten zu tun ist..." [}13].
VORSICHT
Druckluftversorgung abschalten
Die Druckluftversorgung muss bei allen Arbeiten an der Pneumatik abgeschaltet werden.
Abb.100: Druckluftzufuhr sperren (Version 1)
Version 1:
► Drehen Sie den Hebel(1) für die
Druckluftzufuhr nach unten, bis er in
der Waagrechten steht.
► Drehen Sie die Schraube(2) am Ein-
gangsfilter auf um das System zu ent-
lüften. Halten Sie dabei ein Tuch
darunter um ggf. austretende Flüssig-
keit aufzufangen.
Abb.101: Druckluftzuführ sperren (Version 2)
Version 2:
► Drehen Sie den Schalter(1) für die
Druckluftzufuhr um 90Grad, bis er in
der Waagrechten steht.
► Alle Manometer müssen auf Null ste-
hen.
 HINWEIS!
Bei dieser Version erfolgt die Entlüf-
tung automatisch.
.
► Stecken Sie den Drucksensor vom Vakuumverteiler am Portal ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
92 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.4.3 Druckluft am Schneidgerät ablassen
► Stellen Sie die Druckluftversorgung ab.
Abb.102: Schlauch abziehen
► Ziehen Sie vorsichtig einen der beiden
kleinen Schläuche(2)
vom Y-Stück(1)
ab.
Dadurch wird eventuell noch vorhande-
ne Druckluft im System abgelassen.
 VORSICHT!
Verletzungsgefahr
Die Schläuche können noch unter
Druck stehen.
.
7.4.4 Handhabung Entriegelungswerkzeug für Schläuche
Hilfsmittel und Werkzeug
Abb.103: Entriegelungswerkzeug
●
Werkzeugsatz Vakuumanschluss
X‑Serie (Entriegelungswerkzeug)
[03051867‑xx]
Besteht aus:
– Entriegelungswerkzeug für Schläu-
che [03047090‑xx]
– Entriegelungswerkzeug für
QSC-10H [03051853‑xx]
Verwendung
► Stellen Sie die Druckluftversorgung ab.
Aufgrund der schlechten Zugänglichkeit des Pneumatikverteilers am Portal empfiehlt sich die
Verwendung des Entriegelungswerkzeugs.
Mit Hilfe des "Entriegelungswerkzeugs für Schläuche" kann der Entriegelungsring für den Pneuma-
tikanschluss geöffnet werden. Somit können sowohl die Schläuche als auch Blindstopfen (zusätzli-
ches "Entriegelungswerkzeug für QSC-10H" [03051853‑xx]) entfernt werden.
Abb.104: Handhabung Entriegelungswerkzeug
► Öffnen Sie den Entriegelungsring (hier
blau) mit dem rohrförmigen Werkzeug-
teil(1)
.
► Ziehen Sie den Schlauch oder Blind-
stopfen(2)
vorsichtig aus dem Pneu-
matikanschluss.
