3 Einbau
3.2 Maschine vorbereiten
30 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.2 Maschine vorbereiten
Vor dem Einbau der Pumpe sind die Stellplätze 1 bis 4 zugänglich zu machen.
► Docken Sie die BE-Wagen an den entsprechenden Stellplätzen ab.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13]
VORSICHT
Druckluftversorgung abschalten
Die Druckluftversorgung muss bei allen Arbeiten an der Pneumatik abgeschaltet werden.

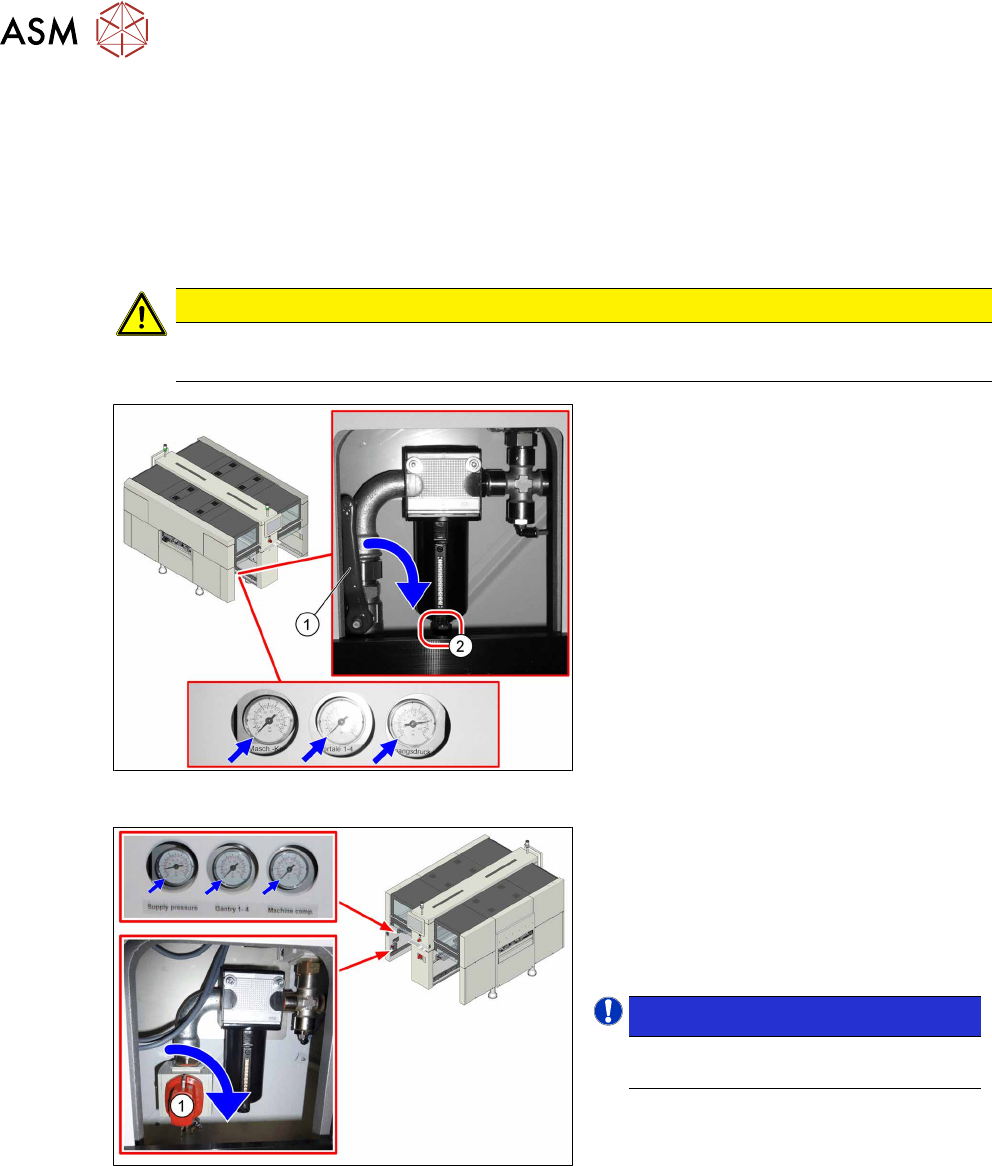

Abb.4: Druckluftzufuhr sperren (Version 1)
Version 1:
► Drehen Sie den Hebel(1) für die
Druckluftzufuhr nach unten, bis er in
der Waagrechten steht.
► Drehen Sie die Schraube(2) am Ein-
gangsfilter auf um das System zu ent-
lüften. Halten Sie dabei ein Tuch
darunter um ggf. austretende Flüssig-
keit aufzufangen.
Abb.5: Druckluftzuführ sperren (Version 2)
Version 2:
► Drehen Sie den Schalter(1) für die
Druckluftzufuhr um 90Grad, bis er in
der Waagrechten steht.
► Alle Manometer müssen auf Null ste-
hen.
HINWEIS!
Bei dieser Version erfolgt die Entlüf-
tung automatisch.
.
► Bauen Sie die Gurtabfallrutsche aus.
7.4.5 "Gurtabfallrutsche tauschen" [}93]
► Demontieren Sie das Abdeckblech für den Einbau der Vakuumpumpe.
3 Einbau
3.3 Portale umrüsten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 31
3.3 Portale umrüsten
Für die Umrüstung der Portale auf Vakuumbetrieb benötigen Sie folgende Aufrüstsätze:
●
1x Aufrüstsatz Vakuum X4i gedreht [03075306‑xx] (Portal2 und4)
Nur für X4i S und pro Portal.
●
1x Aufrüstsatz Vakuum X-Serie R10 [03075305‑xx] (Portal 1 und 3)
Bei einer X4iS einmal pro Portal.
Bei X4 S,X3 S, X2 S jeweils für ein Portal.
Abb.6: Aufrüstsatz Vakuum X-Serie R10
1. Rohr für Vakuumanschluss 1
2. Rohr für Vakuumanschluss 2
3. Klemmstück
4. Zwei Schrauben (ISO7380-2 M3x6-A2-70)
(Loctite241)
5. Stabilisator gedämpft
6. Duo-Schlauch
7. Moosgummi
8. Eine Schraube ISO7093-1-3-200HV-A2
9. Eine Schraube ISO4762-M3x35-A2-70
(Loctite241)
Abb.7: Aufrüstsatz Vakuum X4i gedreht
1. Rohr für Vakuumanschluss 1 gedreht
2. Rohr für Vakuumanschluss 2 gedreht
3. Moosgummi
4. Duo-Schlauch
5. Stabilisator
6. Zwei Schrauben ISO7380-2M3x6-A2-70
(Loctite241)
7. Eine Schraube ISO7089-2,5-200HV-A2
8. Eine Schraube ISO4762-M3x18-A2-70
(Loctite241)
9. Klemmstück
10. Eine Schraube ISO4762-M3x14-A2-70
(Loctite241)
11. Eine Schraube ISO7093-1-3-200HV-A2
12. Halter
Im Folgenden wird die Umrüstung eines Verteilers für Bestückköpfe auf Vakuumpumpenbetrieb am
Beispiel von Portal1/3 gezeigt.
Sehen Sie dazu auch...
2 7.3 "Fehlermeldung: 30356 Vakuum im Haltekreis zu gering" [}83]
3 Einbau
3.3 Portale umrüsten
32 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.3.1 Vakuumschläuche am Bestückkopf-Vakuum-Verteiler anschließen
Beachten Sie dazu auch den Abschnitt 7.4.4 "Handhabung Entriegelungswerkzeug für Schläu-
che" [}92].
Abb.8: Blindstopfen
► Entfernen Sie beide Blindstopfen vom
Bestückkopf-Vakuum-Verteiler(1)
an
allen umzurüstenden Portalen mit dem
Entriegelungswerkzeug für Q8.
Abb.9: Standard-Portal
Abb.10: Gedrehtes Portal
► Stecken Sie die Vakuumschläuche auf die beiden Rohre für Vakuumanschluss 1 und 2(1).
► Stecken Sie die beiden Rohre in den Bestückkopf-Vakuum-Verteiler(3).
► Befestigen Sie die Rohre Vakuumanschluss1 und2 mit dem Klemmstück(2), einer
M3x30mm Schraube und einer Unterlegscheibe (Loctite241
).
