3 Einbau 3.5 Vakuumpumpe einbauen 62 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 3.5.10 Laufrichtung der Pumpe überprüfen Abb.66: Filter entnehmen (am Beispiel …
3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 61

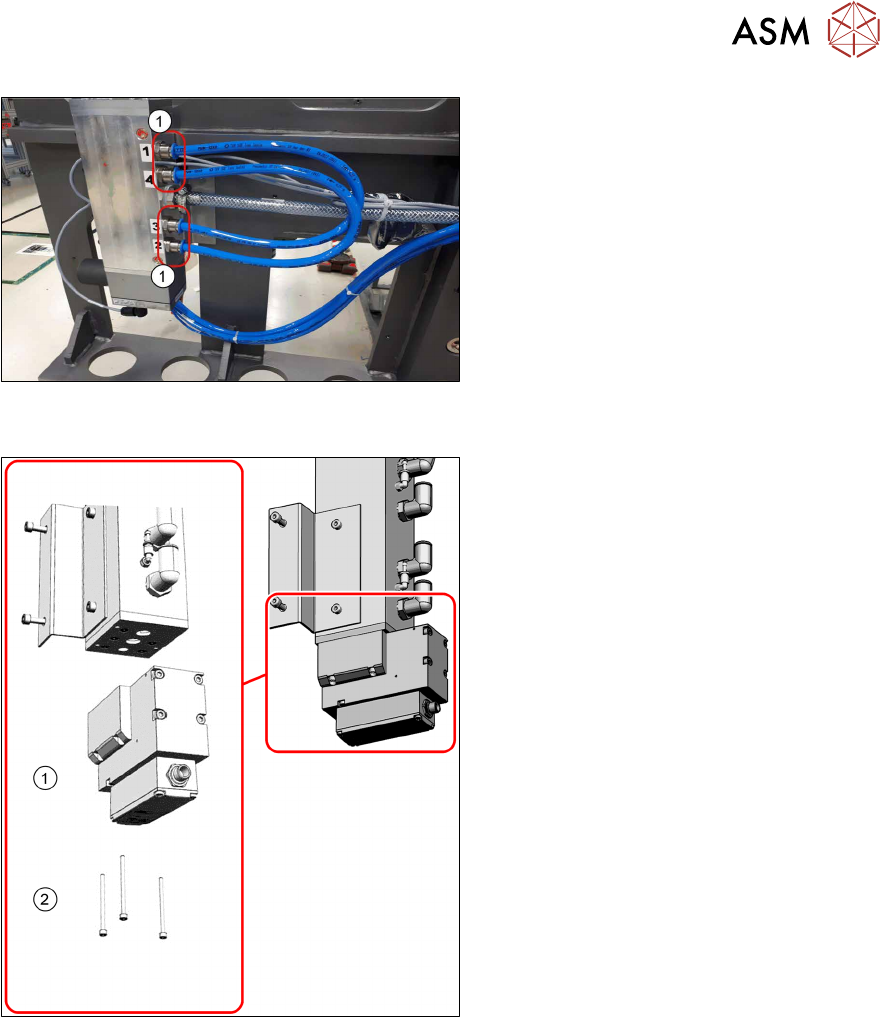

Abb.64: Proportionalregler (hier mit Schläuchen, anstatt
Blindstopfen)
Proportionalregler mit Schläuchen (1) an-
statt mit Blindstopfen.
Abb.65: Proportionalregler
► Lösen Sie den elektrischen Anschluss
zum Proportionalregler(1)
.
► Entfernen Sie die drei Befestigungs-
schrauben(2)
des Proportionalreg-
lers(1)
und nehmen Sie den Proportio-
nalregler ab.
Die nötigen Verschlauchungsarbeiten werden je nach Einbauplatz an Stellplatz 1 oder 4
durchgeführt (siehe 3.5.2
"Einbauorte der Vakuumpumpe" [}47] und 3.5.5 "Vakuumverteiler
vorbereiten" [}52]).
3 Einbau
3.5 Vakuumpumpe einbauen
62 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.5.10 Laufrichtung der Pumpe überprüfen
Abb.66: Filter entnehmen (am Beispiel der alten Vakuum-
pumpe)
► Öffnen Sie die Halteklammern des
Filterdeckels und entnehmen Sie den
Filter(1)
.
VORSICHT!
Nicht in die Pumpe greifen!
.
► Schalten Sie die Maschine am Haupt-
schalter ein. Die Vakuumpumpe muss
sich auch einschalten, möglicherweise
nicht sofort nach dem Einschalten der
Maschine.
Abb.67: Ansaugöffnung (am Beispiel der alten Vakuum-
pumpe)
► Halten Sie eine Hand oder ein Blatt
Papier vor die Ansaugöffnung der
Pumpe(1).
ð Die Pumpe muss in die Maschine
ansaugen!
► Sollte die Pumpe falsch herum laufen, schalten Sie die gesamte Anlage wieder spannungs-
frei. Trennen Sie die Vakuumpumpe von der Netzspannung.
– Sollten beide Anschlüsse für die Vakuumpumpe den gleichen Effekt anzeigen, so verdrah-
ten Sie den Anschluss des Netzkabels in der Anschlusseinheit um (zwei Phasen tauschen
- 24 Volt im Mini Mad BN Lock Stecker).
– Sollte nur eine Vakuumpumpe falsch laufen, verdrahten Sie an der entsprechenden
Vakuumpumpe um (zwei Phasen tauschen - 24 Volt im Mini Mad BN Lock Stecker).
► Bauen Sie den Filter wieder ein.
► Überprüfen Sie alle Anschlüsse auf Dichtigkeit. Diese dürfen keine Fehlluft ansaugen.
3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 63
3.5.11 Lüfterblech einbauen
Abb.68: Anstecken der Lüfterkabel (am Beispiel der alten Vakuumpumpe)
► Stecken Sie die
Lüfterkabel W3 am
Stecker X1 FANVP1
und W4 am Stecker
X1 FANVP2 am
Lüfter an.
► Sichern Sie das
Kabel mit einem
Kabelbinder.
Abb.69: Bohrungen für die Befestigungsschrauben des
Lüfterblechs (am Beispiel der alten Vakuumpumpe)
Abb.70: Lüfterblech
Das Kühlblech(1) wird nach Beendigung
aller Arbeiten montiert.
► Befestigen Sie das Lüfterblech(1)
[03098622‑xx] von außen mit vier
Schrauben [03007765‑xx] (M6x16) und
Beilagscheiben(2)
[03022691‑xx] (M6).
