3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 45

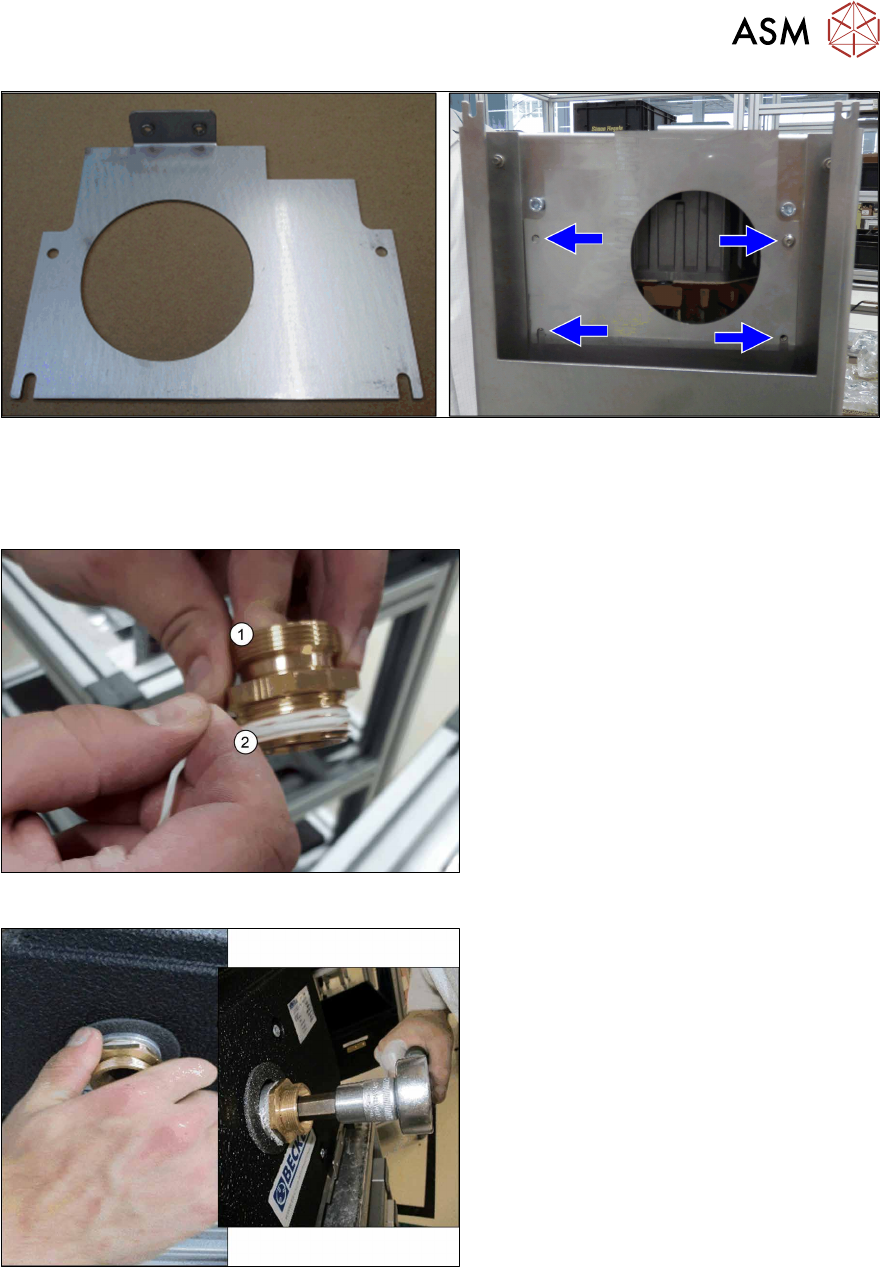

Abb.35: Interface-Platte
► Montieren Sie die "Interface-Platte für Vakuumpumpe" [03223382‑xx] mit vier Schrauben
M5x10 [03042560‑xx].
Abb.36: Doppelnippel mit Teflonband
► Dichten Sie den Doppelgewindenip-
pel(1)
mit Teflonband Loctite 55(2) ab.
Abb.37: Doppelgewindenippel
► Drehen Sie den Doppelgewindenippel
in die Vakuumpumpe und ziehen Sie
diesen fest.
3 Einbau
3.5 Vakuumpumpe einbauen
46 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Abb.38: Abluftkanal und Flanschblech
► Montieren Sie das Flanschblech(2)
[03217701‑xx] auf den Abluftkanal(1)
[03223353‑xx].
Verwenden Sie dazu zwei Schrauben
[03028942‑xx] (M4x10).
Abb.39: Filter
► Schrauben Sie den Filter(1) auf die
Vakuumpumpe.
Achten Sie dabei darauf, dass der seit-
liche Anschluss im eingeschraubten
Zustand nach schräg links oben zeigt.
3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 47
3.5.2 Einbauorte der Vakuumpumpe
HINWEIS
Einbauorte
Die Vakuumpumpen werden im Bestückbereich 1 an den Stellplätzen 1 und 4 eingebaut.
Wird nur eine Vakuumpumpe eingebaut, dann wird diese an Stellplatz 4 montiert.
► An der X-Serie S versorgt die Vakuumpumpe an Stellplatz 4 den Bestückbereich 1
und die Vakuumpumpe an Stellplatz 1 den Bestückbereich 2.
Abb.40: Vakuumpumpe Einbauposition
Einbauposition der Vakuumpumpe mit An-
schlusskabeln für die Vakuumpumpe sowie
Lüfter.
