3 Einbau
3.6 Abschließende Arbeiten
66 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.6.3 Vakuumsystem des Haltekreises SIPLACE C&P20A/M/P auf Dichtheit prüfen
VORSICHT
Mindestvakuum
An jedem Bestückautomaten/Kopf sollte – abhängig von der Pipettenkonfiguration – ein
Vakuum von mindestens -500 mbar (bei sehr großen Pipetten 1235) und -600 mbar (bei
sehr kleinen Pipetten 1006) anliegen!
Die Messung erfolgt an einer Pipette mit einem externen Messgerät, was einer geschlosse-
nen Pipette (mit Bauteil) entspricht.
Im Betrieb sollte hier ein Vakuum von -400 mbar nie unterschritten werden. Sollte dies den-
noch der Fall sein, wenden Sie sich bitte an die SIPLACE Hotline.
Vorgehensweise
HINWEIS
Offset-Fehler vermeiden
Um Abweichungen durch Offset-Fehler zu vermeiden, ist es sinnvoll, beide Messungen mit
demselben Messgerät vorzunehmen.

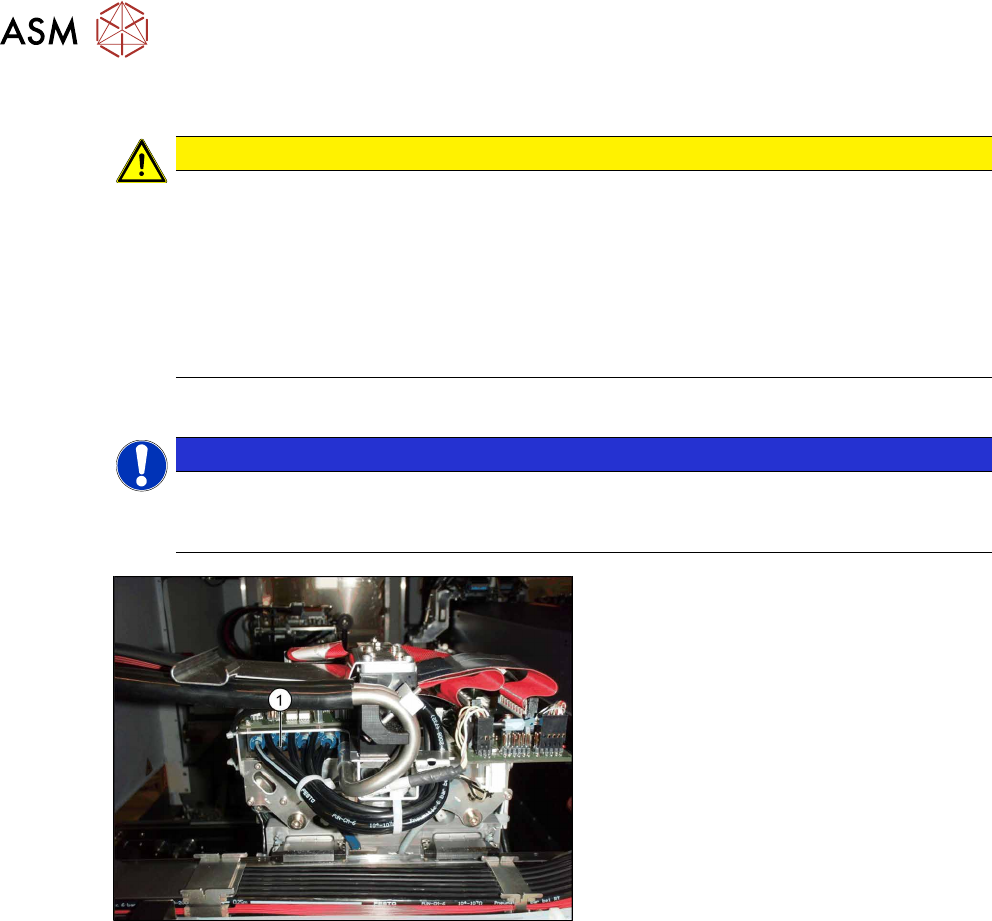

Abb.73: Anschluss des "Verteiler Bestückkopf Vakuum"
► Messen Sie das Vakuum mit einem
externen Druckmessgerät an einem
Anschluss (1)
des "Verteiler Bestück-
kopf Vakuum" am Portal
► Messen Sie das Vakuum mit einem
externen Druckmessgerät an einer
offenen Pipette im Haltekreis am
Bestückkopf.
ð Der Druckunterschied darf max.
30bis 50mbar betragen! Andern-
falls ist nicht alles dicht.
Beim Vakuumtest wird immer mit offener Pipette gemessen. Bei großen Pipetten (1235) fällt das
Vakuum durch die erhöhte Fehlluftmenge in der Regel auf Werte unter -100mbar ab. Grund für
diesen starken Einbruch – bei großen Pipetten ohne Bauelement – sind die im Vergleich zum
Pipettendurchmesser kleinen Reduzierdüsendurchmesser im Blendenring.
Mit Bauelemement werden Vakuumwerte von -500 bis -600mbar erreicht.
Falls die oben genannten Werte nicht erreicht werden, liegt die Ursache meist in einem nicht bis
zum Anschlag aufgeschobenen Schlauch im Kopfbereich. Gehen Sie wie folgt vor:
► Drücken Sie alle Schläuche mit der Schlauchzange nach.
► Wiederholen Sie die Vakuummessung.
Überprüfung der Gesamtfunktion des Haltekreis-Vakuumsystems
Durch einen Vakuumtest kann die komplette Funktion des Vakuumsystems wie beim Venturiprinzip
überprüft werden.
Der Vakuumsensor im Haltekreis dient lediglich dazu, zu überprüfen, ob die kleinen Düsen im
Blendenring schmutzfrei sind.
4 Austausch
4.1 Ersatzteile
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 67
4 Austausch
4.1 Ersatzteile
Der Austausch von Ersatzteilen erfolgt analog zum Einbau des entsprechenden Teils.
Beachten Sie dazu auch die entsprechenden Kapitel im Abschnitt 3 "Einbau" [}29].
Folgende Ersatzteile sind unter anderem verfügbar:
Bezeichnung Art.-Nr.
Vakuumpumpe BECKER VX 4.25 IE3 m. Kabel 03212135Sxx
Leistungsschalter 3RV20 3-polig 2,2-3,2A 03158435-xx
Lüfter Haube 1-teilig 03052317-xx
Weitere Ersatzteile finden Sie ggf. im Teilekatalog.
Sehen Sie dazu auch...
2 6 "Instandhaltung und Service" [}71]
4.2 Austausch alte gegen neue Vakuumpumpe

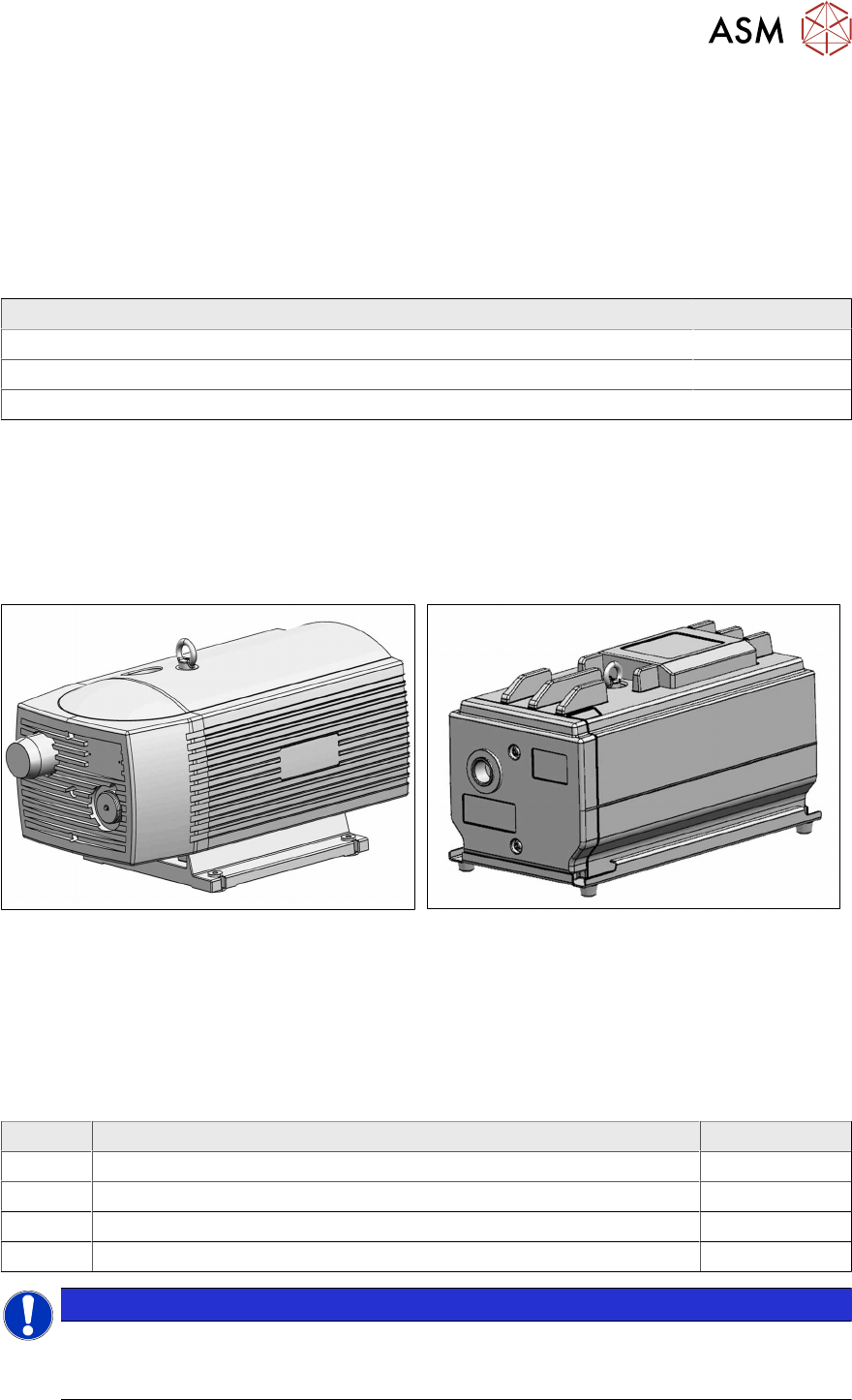

Abb.74: Alte Vakuumpumpe VX 4.25
Abb.75: Neue Vakuumpumpe VX 4.25 IE3
Beim Austausch einer alten Vakuumpumpe [03128463‑xx] gegen die neue Version [03212135‑xx]
gehen Sie wie in den nächsten Kapiteln beschrieben vor.
4.2.1 Benötigte Teile
Beachten Sie dazu auch den Abschnitt 2.1 "Lieferumfang" [}20].
Für den Austausch einer alten gegen eine neue Vakuumpumpe benötigen Sie folgende Teile:
Menge Bezeichnung Art.-Nr.
Vakuumpumpensteuerung SMPS 03218396Sxx
Vakuumpumpe IE3 1 X-Serie S V2 03224400-xx
Vakuumpumpe IE3 2 X-Serie S V2 03224402-xx
Umrüstsatz 110V Vakuumpumpe IE3 03224408Sxx
HINWEIS
Beide Pumpen tauschen
Sind zwei alte Pumpen verbaut, so müssen bei einem Austausch "alt gegen neu" beide
Pumpen getauscht werden.
4 Austausch
4.2 Austausch alte gegen neue Vakuumpumpe
68 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
4.2.2 Aus-/Einbau
Beachten Sie dazu auch die entsprechenden Kapitel im Abschnitt 3 "Einbau" [}29].
► Bauen Sie die alte Vakuumpumpe inkl. aller Anbauteile aus Blech aus.
► Bauen Sie die alte "Vakuumpumpensteuerung SMPS X-SerieS" [03121065‑xx] aus.

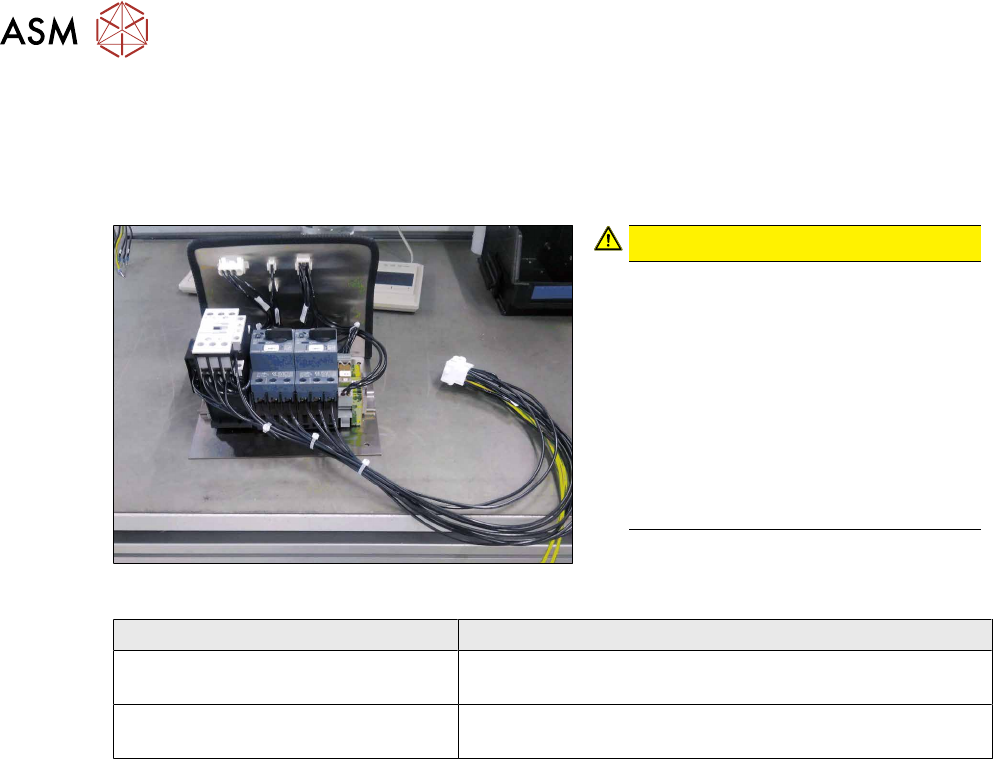

Abb.76: Vakuumpumpensteuerung SMPS
 VORSICHT!
Nicht vertauschen!
Die Vakuumpumpensteuerungen für
alte und neue Vakuumpumpen sehen
optisch sehr ähnlich aus.
Achten Sie darauf die zur Vakuum-
pumpe passende Version zu verwen-
den.
Beim Tausch einer alten gegen eine
neue Vakuumpumpe muss die
Vakuumpumpensteuerung unbedingt
mitgetauscht werden!
.
Vakuumpumpe Passende Version der Baugruppe QM1
Alte Vakuumpumpe Becker VX 4.25
mit Kabel [03128463‑xx]
Vakuumpumpensteuerung SMPS X-Serie S [03121065‑xx]
Neue Vakuumpumpe Becker VX 4.25
IE3 mit Kabel [03212135‑xx]
Vakuumpumpensteuerung SMPS [03218396‑xx]
► Bauen Sie die neue "Vakuumpumpensteuerung SMPS" [03218396‑xx] ein.
► Bauen Sie den "Umrüstsatz 110V Vakuumpumpe IE3" [03224408-xx] ein.
► Bauen Sie die neue Vakuumpumpe ein.
