7 Anhang
7.2 Stromlaufpläne
76 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.2.3 Alte Vakuumpumpe
7.2.3.1 Vakuumpumpe Maschinenanschluss (alt)
Abb.80: Vakuumpumpe Maschinenanschluss
7 Anhang
7.2 Stromlaufpläne
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 77
7.2.3.2 Vakuumpumpe Schaltplan Anschlusseinheit (alt)

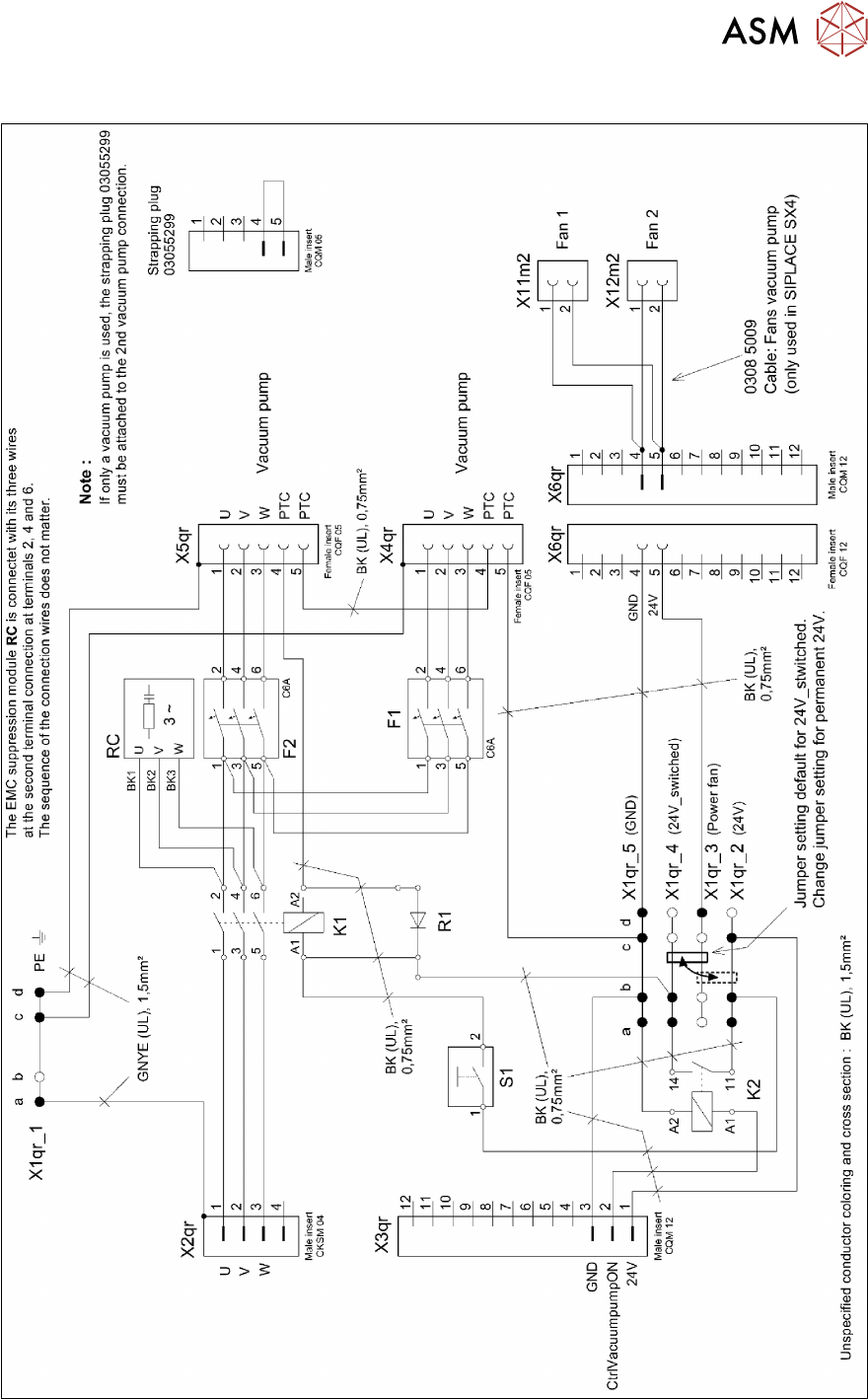

Abb.81: Vakuumpumpe Schaltplan Anschlusseinheit
7 Anhang
7.2 Stromlaufpläne
78 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.2.3.3 Anschluss Vakuumpumpe (alt)

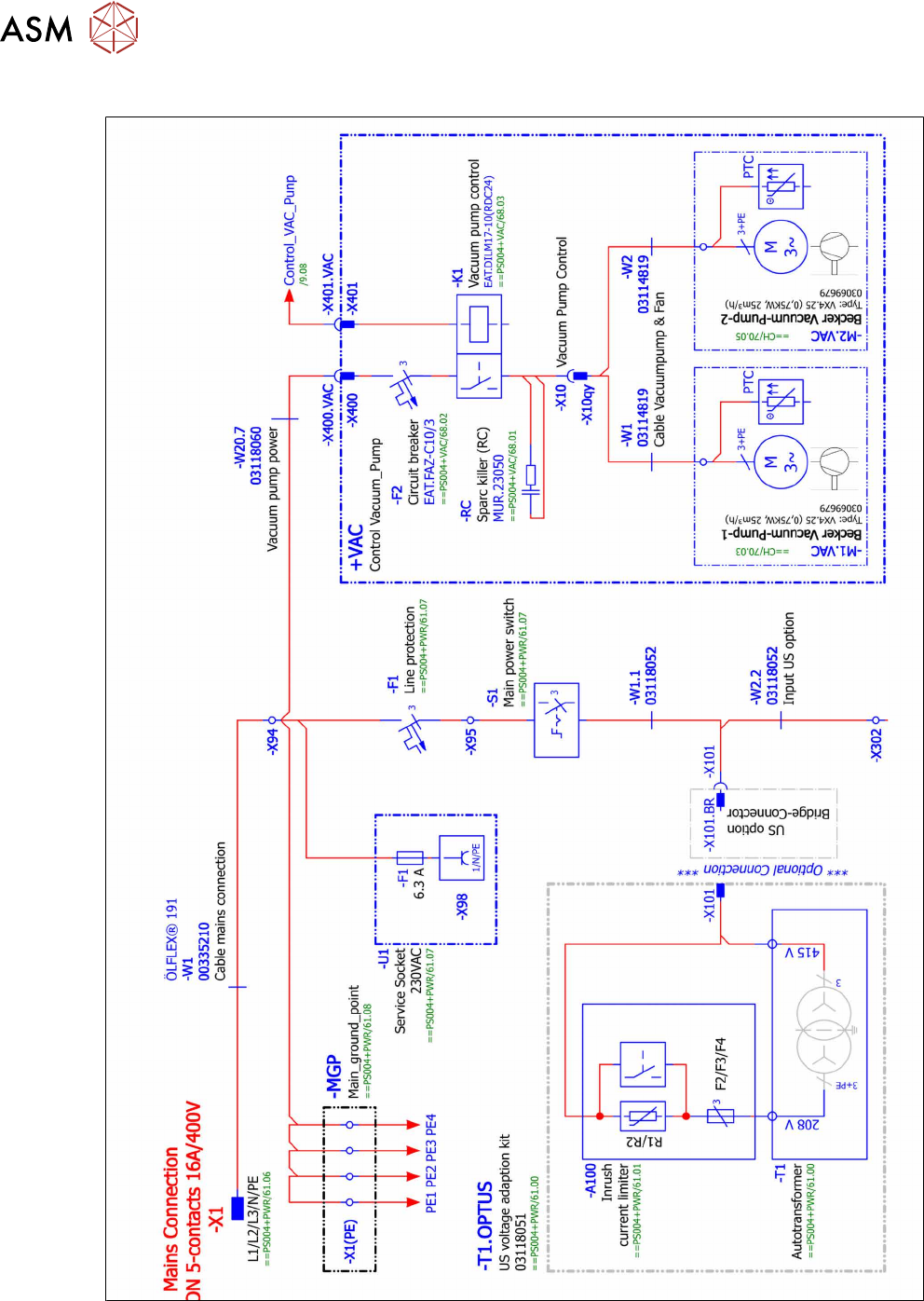

Abb.82: Anschluss Vakuumpumpe (Ausschnitt)
