3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 63
3.5.11 Lüfterblech einbauen
Abb.68: Anstecken der Lüfterkabel (am Beispiel der alten Vakuumpumpe)
► Stecken Sie die
Lüfterkabel W3 am
Stecker X1 FANVP1
und W4 am Stecker
X1 FANVP2 am
Lüfter an.
► Sichern Sie das
Kabel mit einem
Kabelbinder.
Abb.69: Bohrungen für die Befestigungsschrauben des
Lüfterblechs (am Beispiel der alten Vakuumpumpe)
Abb.70: Lüfterblech
Das Kühlblech(1) wird nach Beendigung
aller Arbeiten montiert.
► Befestigen Sie das Lüfterblech(1)
[03098622‑xx] von außen mit vier
Schrauben [03007765‑xx] (M6x16) und
Beilagscheiben(2)
[03022691‑xx] (M6).
3 Einbau
3.5 Vakuumpumpe einbauen
64 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021

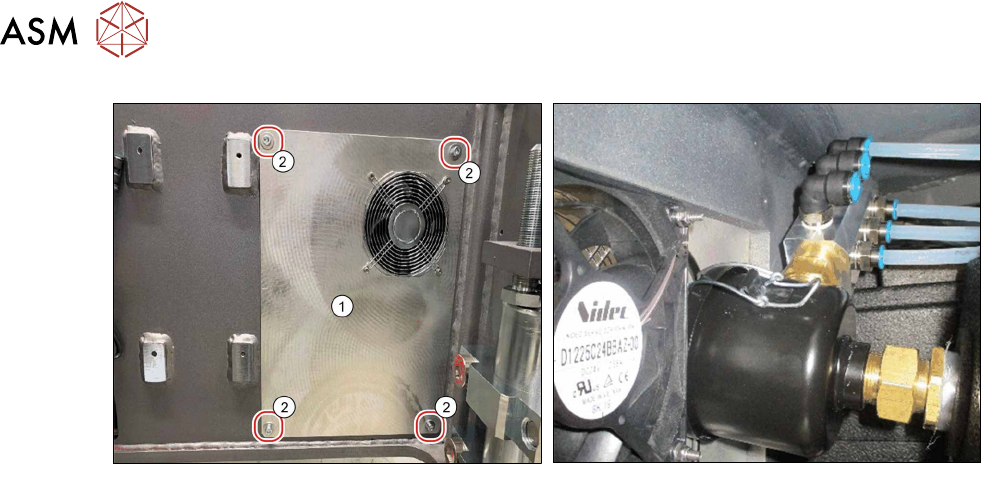

Abb.71: Kühlblech eingebaut
Abb.72: Pneumatikverteiler und Lüfter
Funktionstest des Lüfters
Führen Sie den Funktionstest des Lüfters wie folgt durch:
► Schalten Sie den Bestückautomaten am Hauptschalter ein. Die Vakuumpumpe muss sich
auch einschalten, möglicherweise nicht sofort nach dem Einschalten des Bestückautomaten.
► Überprüfen Sie die Laufrichtung des Lüfters. Der Lüfter muss in die Maschine blasen.
Wenn der Lüfter falsch läuft, dann müssen die 24Volt im Mini Mad BN Lock Stecker gedreht
werden.
3 Einbau
3.6 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 65
3.6 Abschließende Arbeiten
3.6.1 BE-Wagen andocken
► Setzen Sie den Leergurtleitkanal ein und befestigen Sie ihn mit vier Schrauben von unten an
den Montagewinkeln links und rechts.
► Docken Sie die BE-Wagen an.
3.6.2 Maschine einschalten
VORSICHT
Bedingungen für den Einschaltvorgang
Führen Sie vor dem Einschaltvorgang die folgenden Überprüfungen durch, um eine Ver-
letzungsgefahr oder einen größeren Sachschaden zu verhindern:
Prüfen Sie vor dem Wiedereinschalten der Druckluft unbedingt folgende Punkte:
► Prüfen Sie ob alle Schlauchanschlüsse und -verbindungen richtig zugeordnet sind
(also auch keine Druckluft in einen Vakuumschlauch kommt).
► Prüfen Sie ob insgesamt die Voraussetzungen für das Einschalten der Vakuumpumpe
und der angeschlossenen Bestückautomaten eingehalten sind, wie in den Betriebsan-
leitungen angegeben.
► Öffnen Sie den Druckluft-Absperrhahn.
► Schließen Sie alle Türen.
► Schalten Sie die Maschine am Hauptschalter ein.
