3 Einbau
3.4 SIPLACE C&P20x umrüsten
34 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.4 SIPLACE C&P20x umrüsten
●
Umrüstsatzes "Blendenring kpl. C&P20 P" [03116883Sxx]
HINWEIS
Einschränkungen bei SIPLACE Twin oder SIPLACE CPP am umzurüstenden Portal
Der SIPLACE Twin und der SIPLACE CPP sind nicht vakuumpumpenfähig. Die Pneumatik-
versorgung für das betreffende Portal darf nicht auf Vakuumbetrieb umgebaut werden.
Sollte die Druckluftversorgung für diesen Kopf auf Vakuumbetrieb umgerüstet sein, so kann
der Rückholzylinder nicht ausfahren und somit bleibt die Z‑Achse in der obersten Position
stehen.
VORSICHT
Umrüstung von SIPLACE C&P20x auf SIPLACE Twin oder SIPLACE CPP
Sollte ein Portal von SIPLACE C&P20x auf SIPLACE Twin/CPP umgerüstet werden, so
muss die ursprüngliche Druckluftversorgung für dieses Portal wieder hergestellt werden. Es
müssen alle Baugruppen für dieses Portal zurückgerüstet werden. Eine Teilumrüstung z.B.
der Pneumatikeinheit kann bei Druckluftbetrieb durch Ablösen der Portalschläuche
(Vakuum-Zusatzschläuche) zu schwerwiegenden Störungen im Bestückautomaten führen.
VORSICHT
Umrüstung von SIPLACE Twin auf SIPLACE C&P20x mit Vakuumbetrieb
Sollte ein Portal mit SIPLACE Twin auf SIPLACE C&P20x-Vakuumbetrieb umgerüstet wer-
den, so muss der Vakuumbetrieb für dieses Portal nachgerüstet werden. Würde ein auf Va-
kuumbetrieb umgerüsteter SIPLACE C&P20x an einem Portal mit Druckluft betrieben wer-
den, könnte es durch Lösen der Silikonschläuche an den Segmenten zu schwerwiegenden
Beschädigungen des Kopfes kommen.
Ausgangszustand – SIPLACE C&P20x für Druckluftbetrieb
VORSICHT
Vor Beginn der Arbeiten
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems –
die Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätz-
lich muss anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im
Maschinenständer abgeschaltet und durch Betätigen des Nadelventils an der Druckluftein-
heit entlüftet worden sein. Siehe auch 1.2
"Was vor Beginn der Arbeiten zu tun ist..." [}13].
3 Einbau
3.4 SIPLACE C&P20x umrüsten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 35
3.4.1 Schalldämpfer ausbauen

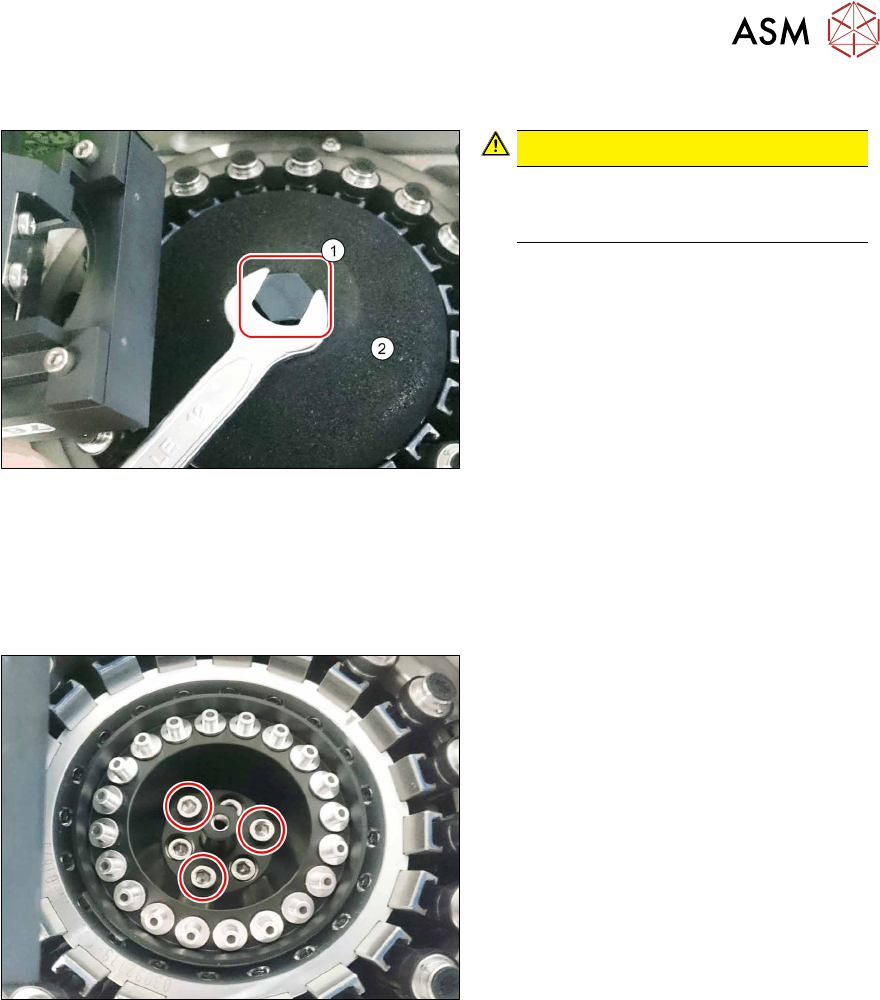

Abb.14: Schalldämpfer (am Beispiel SIPLACE C&P20P)
 VORSICHT!
Achten Sie darauf die Kamera-Optik
nicht zu verschmutzen oder zu
beschädigen.
.
► Entfernen Sie die Befestigungs-
schraube(1)
des Schalldämpfers.
► Ziehen Sie den Schalldämpfer(2) vor-
sichtig ab.
► Achten Sie dabei darauf, dass Sie die
DP‑Antriebe nicht beschädigen.
Sehen Sie dazu auch...
2 7.4.6.2 "Schalldämpfer tauschen (nur Venturibetrieb)" [}100]
3.4.2 Haltekreis ausbauen
Abb.15: Haltekreis (am Beispiel SIPLACE C&P20P)
► Drehen Sie die drei erhabenen Schrau-
ben heraus und entnehmen Sie den
Haltekreis.
Sehen Sie dazu auch...
2 7.4.7.1 "Blendenring/Haltekreis/Dichtscheibe tauschen" [}101]
2 7.4.6.1 "Haltekreis/Blendenring tauschen" [}94]
3 Einbau
3.4 SIPLACE C&P20x umrüsten
36 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.4.3 Blendenring und Vakuumdeckel einsetzen
Wählen Sie den entsprechenden Abschnitt:
●
SIPLACE C&P20 A/M/P/M2:
3.4.3.1 "Blendenring und Vakuumdeckel einsetzen (SIPLACE C&P20A/M/P/M2)" [}36]
●
SIPLACE C&P20 P2:
3.4.3.2 "Blendenring und Vakuumdeckel einsetzen (SIPLACE C&P20P2)" [}38]
3.4.3.1 Blendenring und Vakuumdeckel einsetzen (SIPLACE C&P20A/M/P/M2)
Übersicht

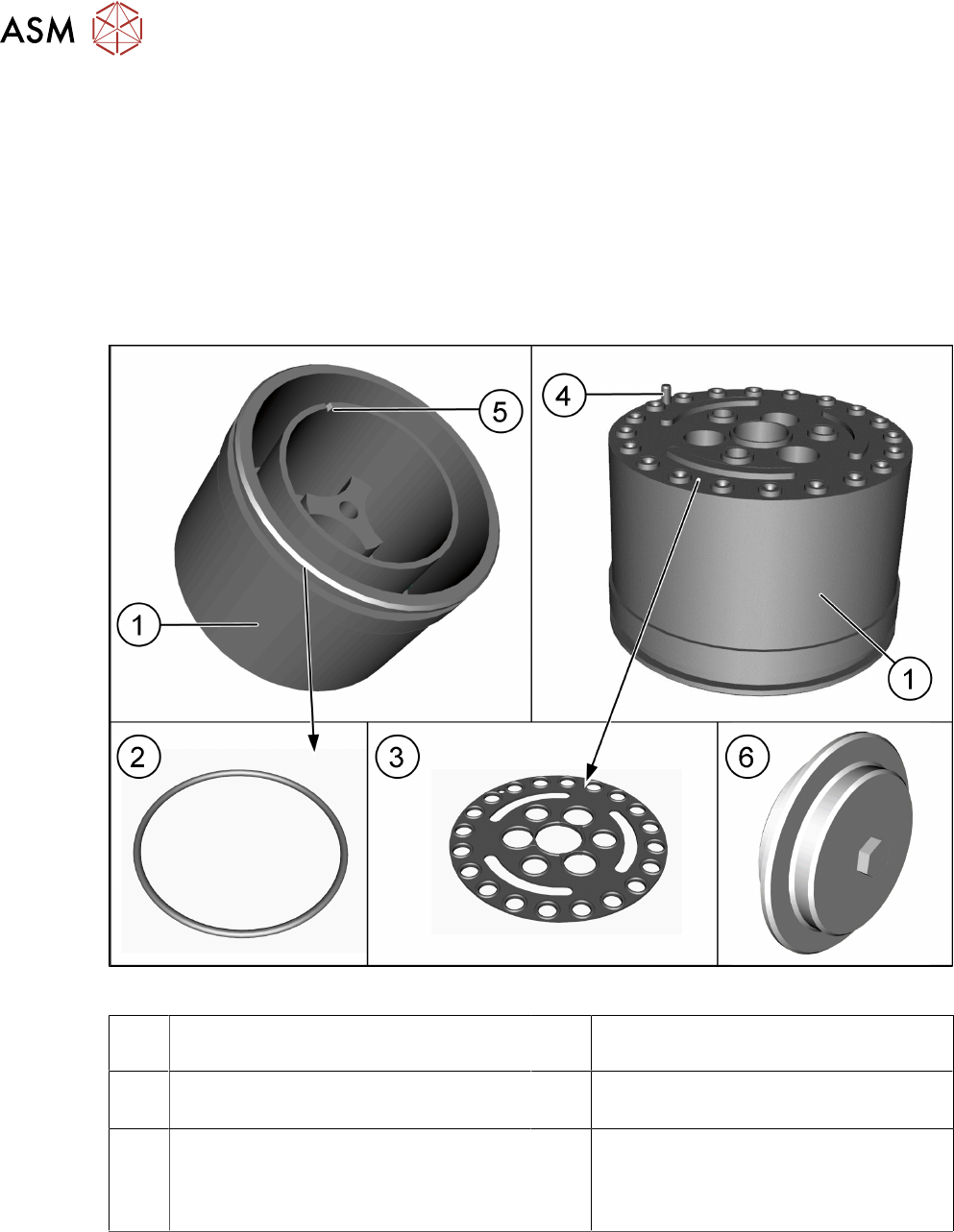

Abb.16: Blendenring
1 Blendering vormontiert für SIPLACE
C&P20P [03116952‑xx])
2 O‑Ring [03006234‑xx]
3 Dichtscheibe für SIPLACE C&P20P
[03105638-xx]
4 Verstiftung
Der Stift befindet sich bei Segment 16
5 Nut – Diese Nut zeigt die Position des
Stifts(4)
für einen leichteren Einbau an.
6 Deckel komplett für SIPLACE C&P20P
[03116882‑xx]
Ohne Abb.: Schraubendichtung U - M4
(für Deckel) [03110132‑xx]
