3 Einbau
3.4 SIPLACE C&P20x umrüsten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 35
3.4.1 Schalldämpfer ausbauen
Abb.14: Schalldämpfer (am Beispiel SIPLACE C&P20P)
 VORSICHT!
Achten Sie darauf die Kamera-Optik
nicht zu verschmutzen oder zu
beschädigen.
.
► Entfernen Sie die Befestigungs-
schraube(1)
des Schalldämpfers.
► Ziehen Sie den Schalldämpfer(2) vor-
sichtig ab.
► Achten Sie dabei darauf, dass Sie die
DP‑Antriebe nicht beschädigen.
Sehen Sie dazu auch...
2 7.4.6.2 "Schalldämpfer tauschen (nur Venturibetrieb)" [}100]
3.4.2 Haltekreis ausbauen
Abb.15: Haltekreis (am Beispiel SIPLACE C&P20P)
► Drehen Sie die drei erhabenen Schrau-
ben heraus und entnehmen Sie den
Haltekreis.
Sehen Sie dazu auch...
2 7.4.7.1 "Blendenring/Haltekreis/Dichtscheibe tauschen" [}101]
2 7.4.6.1 "Haltekreis/Blendenring tauschen" [}94]
3 Einbau
3.4 SIPLACE C&P20x umrüsten
36 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.4.3 Blendenring und Vakuumdeckel einsetzen
Wählen Sie den entsprechenden Abschnitt:
●
SIPLACE C&P20 A/M/P/M2:
3.4.3.1 "Blendenring und Vakuumdeckel einsetzen (SIPLACE C&P20A/M/P/M2)" [}36]
●
SIPLACE C&P20 P2:
3.4.3.2 "Blendenring und Vakuumdeckel einsetzen (SIPLACE C&P20P2)" [}38]
3.4.3.1 Blendenring und Vakuumdeckel einsetzen (SIPLACE C&P20A/M/P/M2)
Übersicht
Abb.16: Blendenring
1 Blendering vormontiert für SIPLACE
C&P20P [03116952‑xx])
2 O‑Ring [03006234‑xx]
3 Dichtscheibe für SIPLACE C&P20P
[03105638-xx]
4 Verstiftung
Der Stift befindet sich bei Segment 16
5 Nut – Diese Nut zeigt die Position des
Stifts(4)
für einen leichteren Einbau an.
6 Deckel komplett für SIPLACE C&P20P
[03116882‑xx]
Ohne Abb.: Schraubendichtung U - M4
(für Deckel) [03110132‑xx]
3 Einbau
3.4 SIPLACE C&P20x umrüsten
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 37

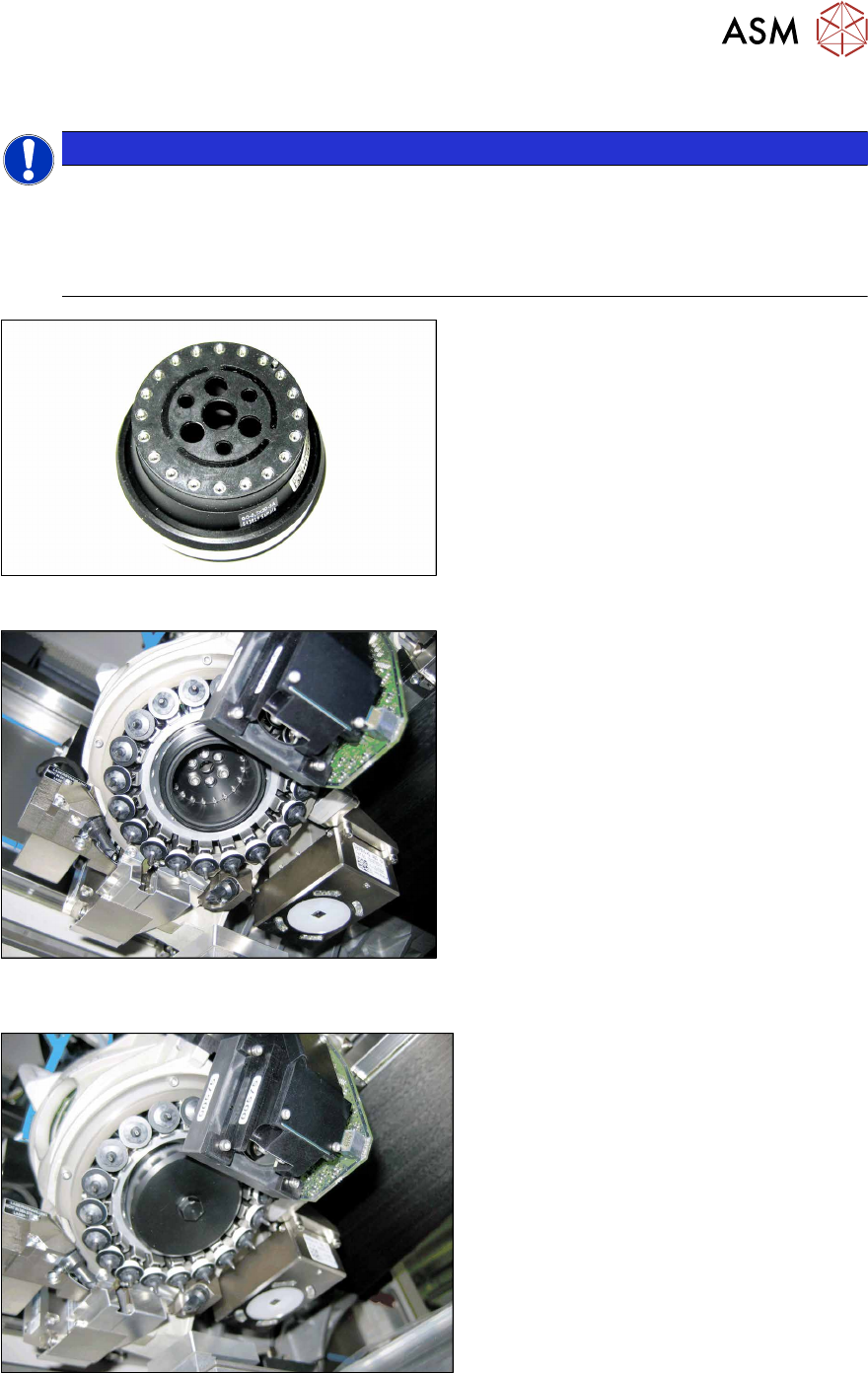

Einbau
HINWEIS
Blendenring
Achten Sie vor dem Einsetzen des Blendenrings darauf, dass die Dichtscheibe
[03046345‑xx] mit der richtigen Orientierung auf dem Blendenring [03046344‑xx] aufliegt.
Achten Sie beim Einsetzen des neuen Blendenrings darauf, dass der Stift in die entsprechende
Bohrung des Sternträgers eintaucht. Der Blendenring sollte von alleine haften bleiben.
Abb.17: Blendenring mit Dichtscheibe
► Halten Sie den Stern beim Anziehen der
Schrauben vorsichtig am Sternträger im
Bereich der Segmentführungen fest.
► Achten Sie darauf, dass die Blendschalt-
teller und die Pipetten nicht beschädigen.
Abb.18: Blendenring [03046344‑xx] (am Beispiel SIPLACE
C&P20A)
► Schrauben Sie nun den Blendenring mit
den Schrauben DIN912-M3x10 umlau-
fend fest. Er darf sich dabei nicht verkan-
ten.
► Ziehen Sie die Schrauben an.
Drehmoment:
SIPLACE C&P20A/M: 0,25Nm
SIPLACE C&P20P 1,3Nm
► Überprüfen Sie, ob der O-Ring 42x2
NBR70 ordnungsgemäß in die Nut des
Blendenrings eingelegt ist.
Abb.19: Deckel [03046347‑xx] (am Beispiel SIPLACE C&P20A)
► Schrauben Sie den Deckel
[03046347‑xx] handfest auf den Blen-
denring.
Sehen Sie dazu auch...
2 7.4.6.1 "Haltekreis/Blendenring tauschen" [}94]
