7 Anhang 7.2 Stromlaufpläne Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 79 7.2.4 Neue Vakuumpumpe 7.2.4.1 Vakuumpumpe Maschinenanschluss (neu) Abb.83: Vakuumpum…
7 Anhang
7.2 Stromlaufpläne
78 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.2.3.3 Anschluss Vakuumpumpe (alt)
Abb.82: Anschluss Vakuumpumpe (Ausschnitt)
7 Anhang
7.2 Stromlaufpläne
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 79

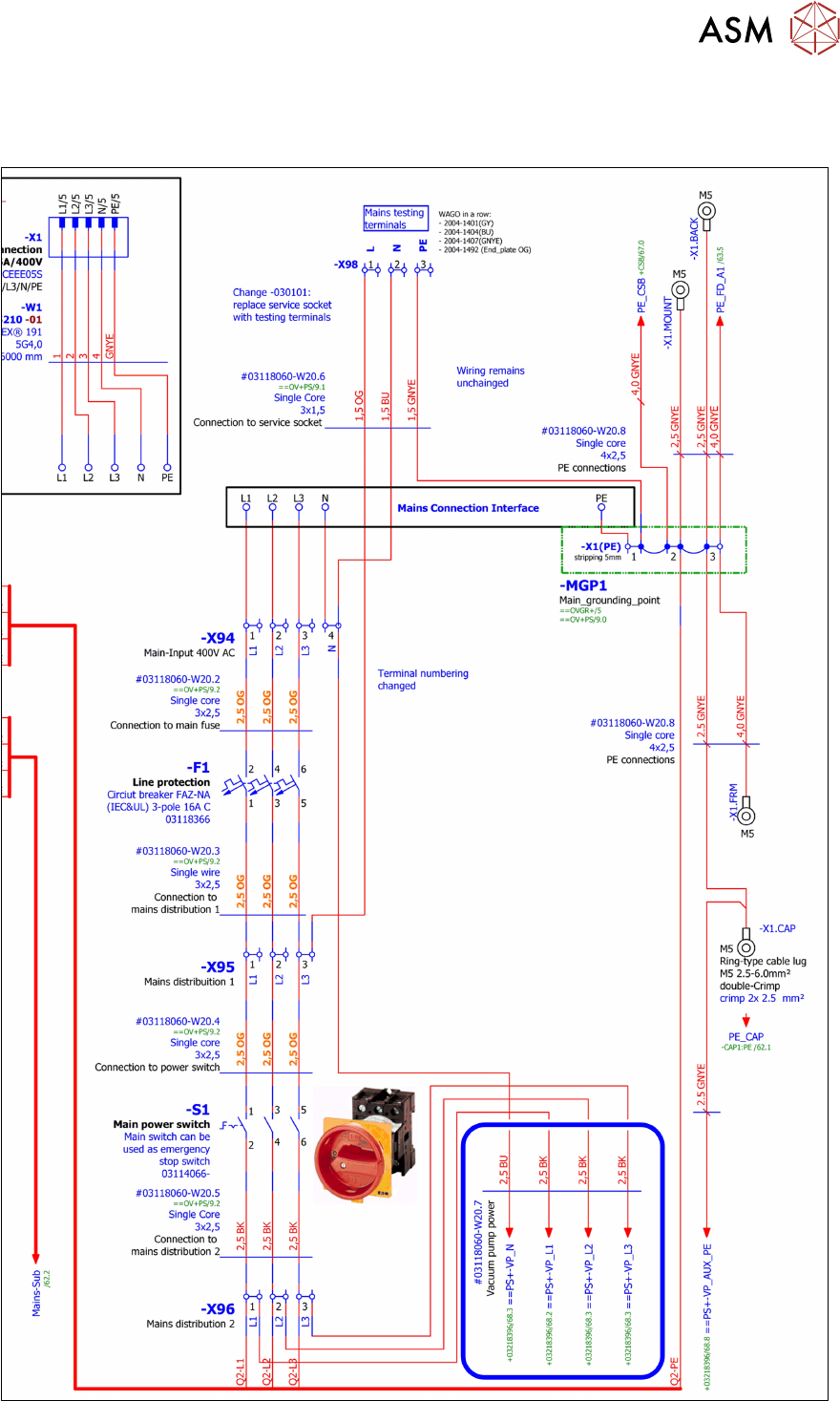

7.2.4 Neue Vakuumpumpe
7.2.4.1 Vakuumpumpe Maschinenanschluss (neu)
Abb.83: Vakuumpumpe Maschinenanschluss
7 Anhang
7.2 Stromlaufpläne
80 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021

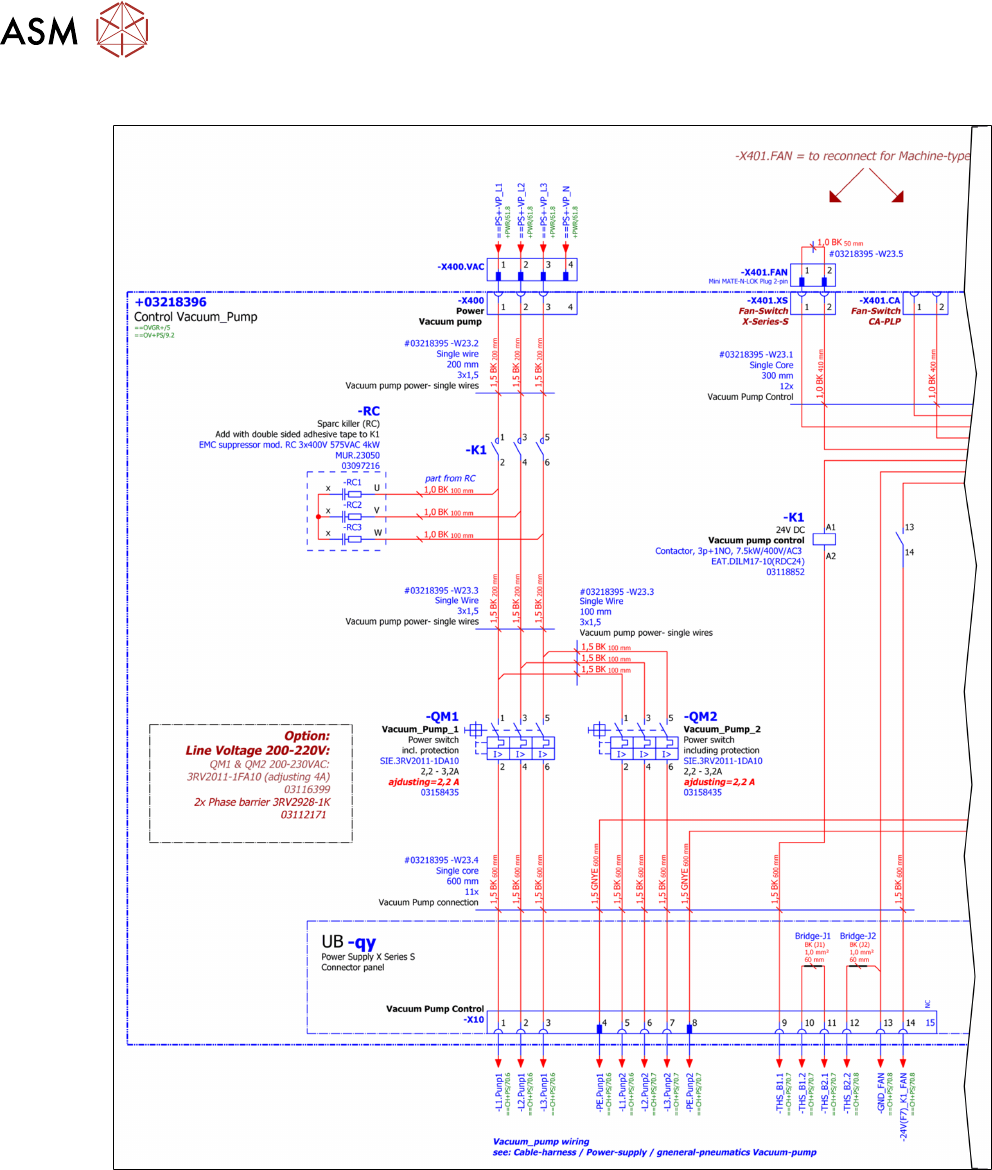

7.2.4.2 Vakuumpumpensteuerung (neu)
Abb.84: Vakuumpumpensteuerung
