3 Einbau
3.5 Vakuumpumpe einbauen
46 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021

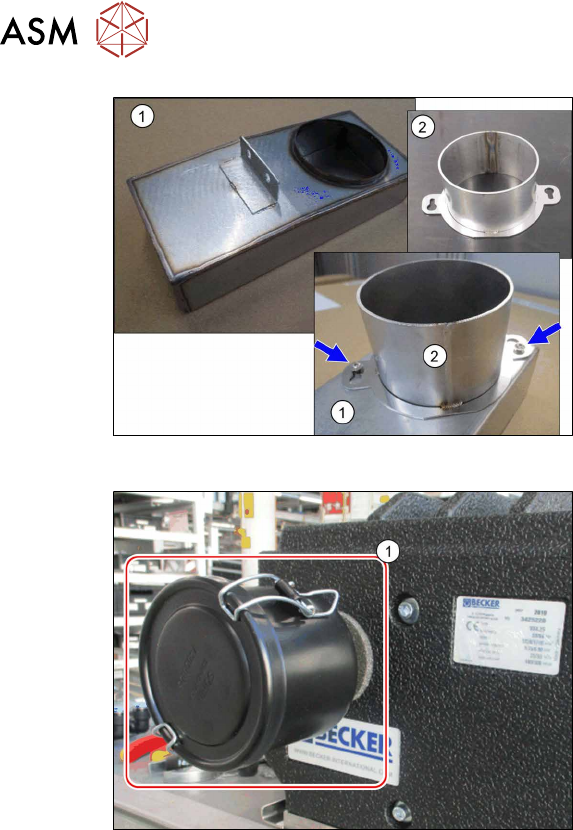

Abb.38: Abluftkanal und Flanschblech
► Montieren Sie das Flanschblech(2)
[03217701‑xx] auf den Abluftkanal(1)
[03223353‑xx].
Verwenden Sie dazu zwei Schrauben
[03028942‑xx] (M4x10).
Abb.39: Filter
► Schrauben Sie den Filter(1) auf die
Vakuumpumpe.
Achten Sie dabei darauf, dass der seit-
liche Anschluss im eingeschraubten
Zustand nach schräg links oben zeigt.
3 Einbau
3.5 Vakuumpumpe einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 47
3.5.2 Einbauorte der Vakuumpumpe
HINWEIS
Einbauorte
Die Vakuumpumpen werden im Bestückbereich 1 an den Stellplätzen 1 und 4 eingebaut.
Wird nur eine Vakuumpumpe eingebaut, dann wird diese an Stellplatz 4 montiert.
► An der X-Serie S versorgt die Vakuumpumpe an Stellplatz 4 den Bestückbereich 1
und die Vakuumpumpe an Stellplatz 1 den Bestückbereich 2.

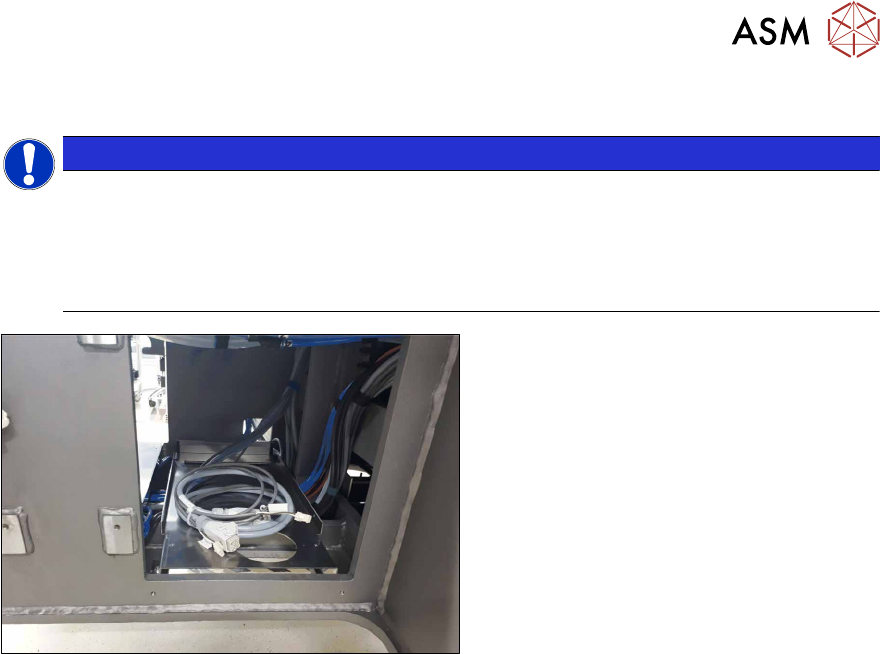

Abb.40: Vakuumpumpe Einbauposition
Einbauposition der Vakuumpumpe mit An-
schlusskabeln für die Vakuumpumpe sowie
Lüfter.
3 Einbau
3.5 Vakuumpumpe einbauen
48 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
3.5.3 Option 110 V (120 V)
Bei installierter Option 110 V (120 V) muss die Vakuumpumpe umgestellt werden.
Beachten Sie dazu auch die Montageanleitung:
●
Montageanleitung "SIPLACE X-Serie S, SX4/DX4, Umrüstung Stromversorgung
110V" [00197211‑xx]
► Prüfen Sie die Einstellungen und korrigieren Sie diese ggf.
HINWEIS
Alte Vakuumpumpe
Eine alte Vakuumpumpe muss wie folgt eingestellt werden:
HINWEIS
Neue Vakuumpumpe
Eine neue Vakuumpumpe muss wie folgt eingestellt werden:
Einen entsprechenden Hinweis finden Sie auch am Kabel zum 110V-Trafo im Maschinenständer.
