7 Anhang
7.3 Fehlermeldung: 30356 Vakuum im Haltekreis zu gering
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 85
Vorgehensweise

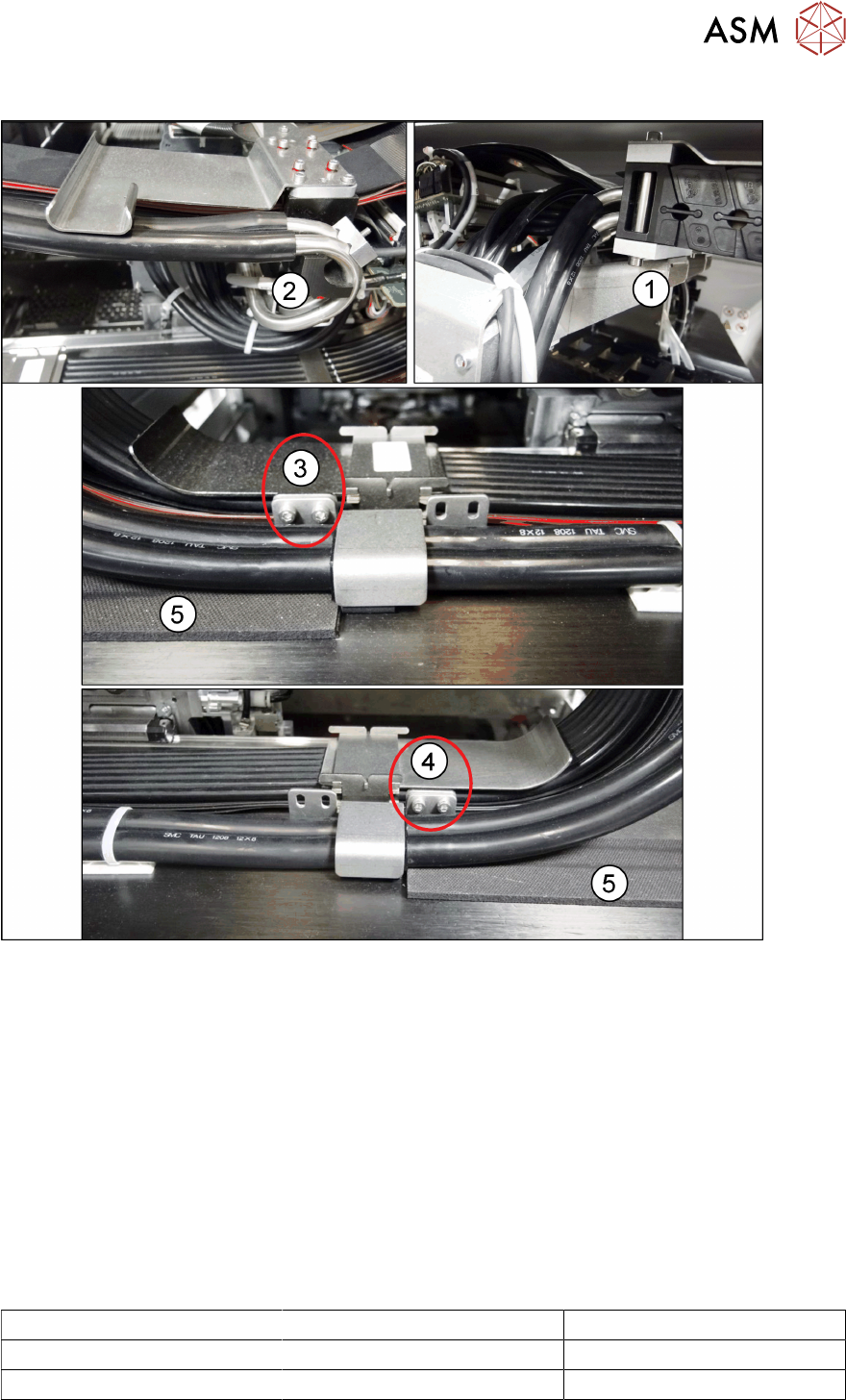

Abb.91: Montage
Entfernen Sie den alten Schlauchsatz zwischen Y-Kabelschlepp und Anschlussrohr Vakuum-
verteiler X-Achse. Entfernen Sie den Halter am X-Kabelschlepp.
Der Duo-Schlauch ist mit einem Klebeband in der Mitte fixiert. Stecken Sie den Duo-Schlauch
mit der 500mm-Seite(B)
am Rohrstück(2) für den Kopf-Vakuumverteiler an.
Fixieren Sie den Duo-Schlauch mit dem Stabilisator am X-Kabelschlepp. Dieser hat in Abhän-
gigkeit vom Portal zwei Montagepositionen.
Bei den Portalen 2 und 4 der SIPLACE X4iS wird der Stabilisator wie im Bild(4)
dargestellt
montiert, bei allen anderen Portalen der X4S wie im Bild(3)
dargestellt.
Das Klebeband befindet sich mittig unter dem Stabilisator.
Kleben Sie das Moosgummi(5) wie in den Bildern(3) und(4) dargestellt auf das Portal, so
dass der Duo-Schlauch beim Verfahren der X-Achse darauf abrollen kann.
Die Seite(A) ist 630mm lang und muss ggf. an das Portal angepasst werden. Verwenden Sie
hierzu möglichst die Schlauchzange.
Portal 1 + 3 Portal 2 + 4
X4S 540 630
X4iS 540 530
Stecken Sie die "gekürzte" Schlauchseite(A) am Schlauchanschluss des Y-Kabelschlepp(1) an.
Fixieren Sie den Schlauch mit Kabelbindern am Portal.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
86 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.4 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer
Maschine finden Sie ggf. weitere Informationen.
7.4.1 Proportionalregler (Druckregelventil) tauschen (Stellplatz4)
Teile

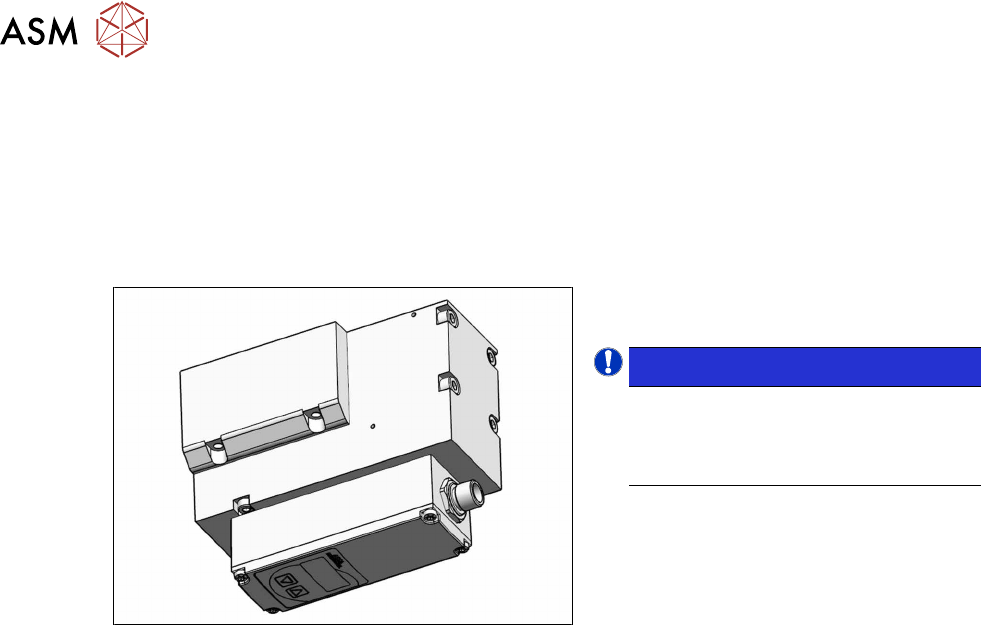

Abb.92: Proportionalregler [03152704‑xx] (Version2)
Proportionalregler Sentronic-LP
[03152704Sxx] (ersetzt [03065425‑xx])
 HINWEIS!
Der Proportionalregler wird mit den
aktuellen Parametern vorprogrammiert
geliefert. Eine nachträgliche Program-
mierung ist nicht möglich.
.
Adapterplatte oben [03136076‑xx]
Adapterplatte unten [03138952‑xx]
Bei Vakuumbetrieb wenn nur ein Proportionalregler verbaut ist:
Dichtplatte Propventil (mit O-Ringen) [03113039-xx]
3x ISO4762-M4x55-A2–70 [03147182‑xx] (in [03152704Sxx] enthalten)
(ersetzt 3x ISO4762-M4x70-A2-70 [03082432-xx] für den alten Proportionalregler
[03065425‑xx])
Hilfsmittel und Werkzeug
Isoflex Topas NCA 52, Dose 1kg [00328369‑xx]
oder
Isoflex Topas NCA 52, Tube 50 g [00330850‑xx]
Loctite 241 [02101037‑xx]
Ggf. benötigen Sie noch weitere Unterlagen:
Montageanleitung "Option Vakuumpumpe SIPLACE X‑SerieS ab
Hxxxx" [DEEN:00198599‑xx]
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 87
Übersicht

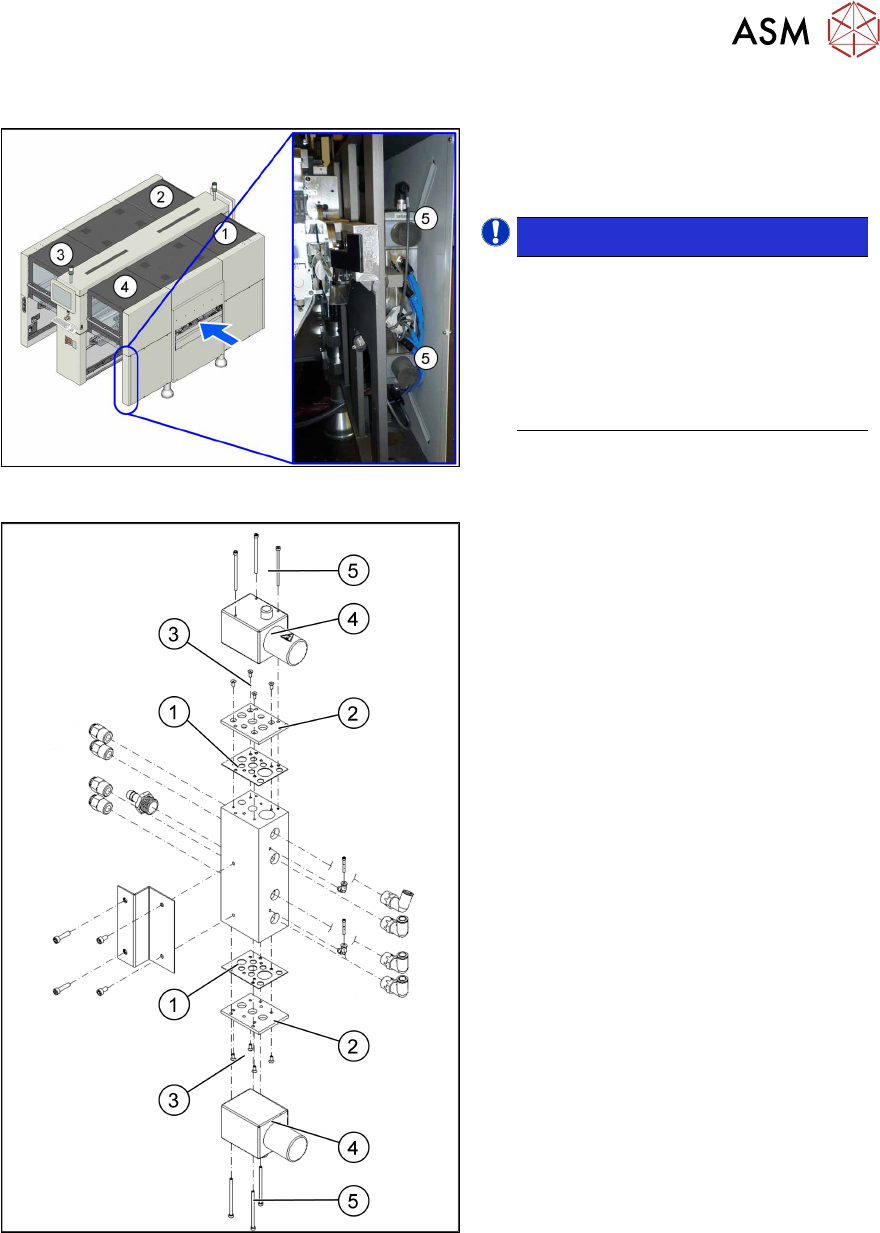

Abb.93: Übersicht Proportionalregler (Version 1)
1. bis 4.: Stellplatz 1 bis 4
5.: Proportionalregler oben und unten
 HINWEIS!
Im Vakuumpumpenbetrieb (alle Köpfe)
ist nur ein Proportionalregler verbaut.
Beim Umbau auf Druckluftbetrieb
(Twin und CPP) muss u.a. ein zweiter
Proportionalregler eingebaut werden.
Lesen Sie dazu auch die Montage-
anleitung für die Vakuumpumpe.
.
Abb.94: Übersicht Proportionalregler (Version1)
Version 1:
1. Dichtung Adapterplatte Proportional-
regler [03083211‑xx]
2. Adapterplatte Proportionalregler
3. Befestigungsschrauben Adapterplatte
Drehmoment: 2,5 – 3,0Nm
4. Proportionalregler
5. Befestigungsschrauben Proportional-
regler
Drehmoment: 2,0 – 2,5Nm
