7 Anhang
7.4 Auszüge aus der Serviceanleitung
86 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.4 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer
Maschine finden Sie ggf. weitere Informationen.
7.4.1 Proportionalregler (Druckregelventil) tauschen (Stellplatz4)
Teile
Abb.92: Proportionalregler [03152704‑xx] (Version2)
●
Proportionalregler Sentronic-LP
[03152704Sxx] (ersetzt [03065425‑xx])
 HINWEIS!
Der Proportionalregler wird mit den
aktuellen Parametern vorprogrammiert
geliefert. Eine nachträgliche Program-
mierung ist nicht möglich.
.
●
Adapterplatte oben [03136076‑xx]
●
Adapterplatte unten [03138952‑xx]
●
Bei Vakuumbetrieb wenn nur ein Proportionalregler verbaut ist:
Dichtplatte Propventil (mit O-Ringen) [03113039-xx]
●
3x ISO4762-M4x55-A2–70 [03147182‑xx] (in [03152704Sxx] enthalten)
(ersetzt 3x ISO4762-M4x70-A2-70 [03082432-xx] für den alten Proportionalregler
[03065425‑xx])
Hilfsmittel und Werkzeug
●
Isoflex Topas NCA 52, Dose 1kg [00328369‑xx]
oder
Isoflex Topas NCA 52, Tube 50 g [00330850‑xx]
●
Loctite 241 [02101037‑xx]
Ggf. benötigen Sie noch weitere Unterlagen:
●
Montageanleitung "Option Vakuumpumpe SIPLACE X‑SerieS ab
Hxxxx" [DEEN:00198599‑xx]
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 87
Übersicht
Abb.93: Übersicht Proportionalregler (Version 1)
1. bis 4.: Stellplatz 1 bis 4
5.: Proportionalregler oben und unten
 HINWEIS!
Im Vakuumpumpenbetrieb (alle Köpfe)
ist nur ein Proportionalregler verbaut.
Beim Umbau auf Druckluftbetrieb
(Twin und CPP) muss u.a. ein zweiter
Proportionalregler eingebaut werden.
Lesen Sie dazu auch die Montage-
anleitung für die Vakuumpumpe.
.
Abb.94: Übersicht Proportionalregler (Version1)
Version 1:
1. Dichtung Adapterplatte Proportional-
regler [03083211‑xx]
2. Adapterplatte Proportionalregler
3. Befestigungsschrauben Adapterplatte
Drehmoment: 2,5 – 3,0Nm
4. Proportionalregler
5. Befestigungsschrauben Proportional-
regler
Drehmoment: 2,0 – 2,5Nm
7 Anhang
7.4 Auszüge aus der Serviceanleitung
88 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021

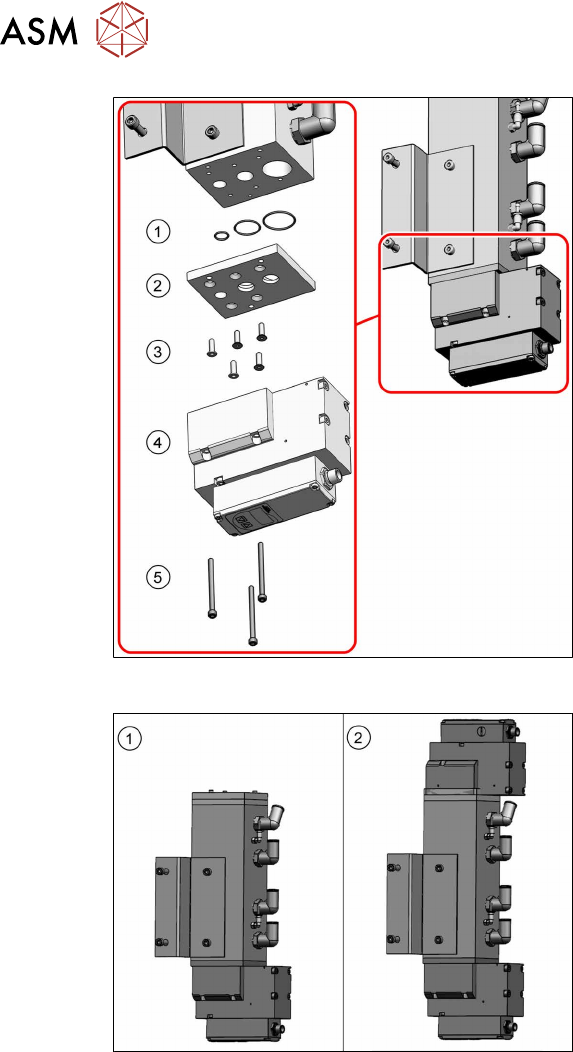

Abb.95: Übersicht Proportionalregler (Version2)
Version 2:
1. 1x O-Ring ID10 X 1.0 - NBR70
[03031296‑xx]
1x O-Ring ID20 X 1.0 - NBR70
[03146099‑xx]
1x O-Ring ID25 X 1.0 - NBR70
[03146100‑xx]
2. Adapterplatte unten [03138952‑xx]
3. 5x ISO10642-M4x14-A2-70
[03091400‑xx]
Drehmoment: 2,5Nm
Loctite 241
4. 1x Proportionalregler Sentronic-LP
[03152704‑xx]
5. 3x ISO4762-M4x55-A2-70
[03147182‑xx]
Drehmoment: 2,0 – 2,5Nm
Loctite 241
Abb.96: Proportionalreger-Konfigurationen
Konfigurationen
Je nach Konfiguration sind ein oder zwei
Proportionalregler verbaut.
1. Ein Proportionalregler (unten)
Nur ein Proportionalregler wird verbaut,
wenn an der Maschine ausschließlich
SIPLACE C&P20x im Vakuumbetrieb
installiert sind.
2. Zwei Proportionalregler (oben und
unten)
Zwei Proportionalregler werden in allen
anderen Fällen gebraucht (Mischbe-
trieb von Köpfen oder Druckluftbetrieb).
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung an Stellplatz 4 und nehmen
Sie diese ab.
► Ziehen Sie den elektrischen Anschluss zum Proportionalregler ab.
► Entfernen Sie die drei Befestigungsschrauben des Proportionalreglers und nehmen Sie die-
sen ab.
