7 Anhang 7.4 Auszüge aus der Serviceanleitung Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 89 Einbau Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beac…

7 Anhang
7.4 Auszüge aus der Serviceanleitung
88 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021

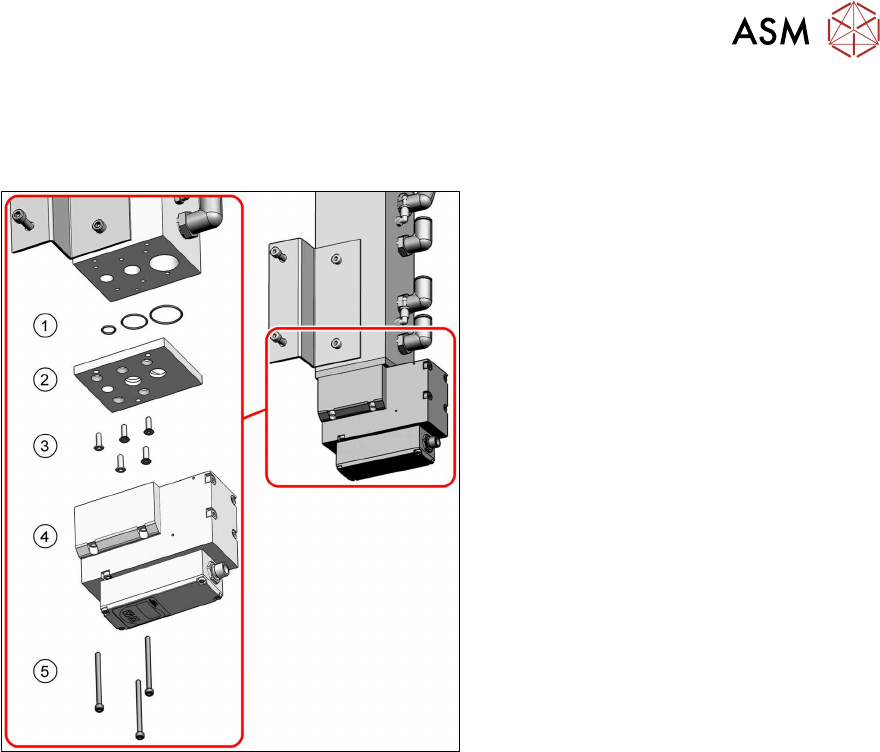

Abb.95: Übersicht Proportionalregler (Version2)
Version 2:
1. 1x O-Ring ID10 X 1.0 - NBR70
[03031296‑xx]
1x O-Ring ID20 X 1.0 - NBR70
[03146099‑xx]
1x O-Ring ID25 X 1.0 - NBR70
[03146100‑xx]
2. Adapterplatte unten [03138952‑xx]
3. 5x ISO10642-M4x14-A2-70
[03091400‑xx]
Drehmoment: 2,5Nm
Loctite 241
4. 1x Proportionalregler Sentronic-LP
[03152704‑xx]
5. 3x ISO4762-M4x55-A2-70
[03147182‑xx]
Drehmoment: 2,0 – 2,5Nm
Loctite 241
Abb.96: Proportionalreger-Konfigurationen
Konfigurationen
Je nach Konfiguration sind ein oder zwei
Proportionalregler verbaut.
1. Ein Proportionalregler (unten)
Nur ein Proportionalregler wird verbaut,
wenn an der Maschine ausschließlich
SIPLACE C&P20x im Vakuumbetrieb
installiert sind.
2. Zwei Proportionalregler (oben und
unten)
Zwei Proportionalregler werden in allen
anderen Fällen gebraucht (Mischbe-
trieb von Köpfen oder Druckluftbetrieb).
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung an Stellplatz 4 und nehmen
Sie diese ab.
► Ziehen Sie den elektrischen Anschluss zum Proportionalregler ab.
► Entfernen Sie die drei Befestigungsschrauben des Proportionalreglers und nehmen Sie die-
sen ab.

7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 89
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Beachten Sie den Abschnitt Abdichten von Schraubverbindungen.
Abb.97: Übersicht Proportionalregler (Version2)
► Säubern Sie die Dichtringe(1) und die
Adapterplatte(2)
.
► Fetten Sie die Dichtringe leicht mit
Isoflex Topas NCA52 und setzen Sie
diese in die Adapterplatte ein.
► Montieren Sie die Adapterplatte mit fünf
Befestigungsschrauben(3)
(Drehmo-
ment: 2,5Nm, Loctite241).
► Montieren Sie den Proportionalreg-
ler(4)
mit drei Befestigungsschrau-
ben(5)
(Drehmoment von 2,0 bis
2,5Nm, Loctite241).

7 Anhang
7.4 Auszüge aus der Serviceanleitung
90 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
7.4.2 Drucksensor tauschen [03108303-xx]
Teile, Hilfsmittel und Werkzeug
●
Aufrüstsatz Drucksensor Vakuum C&P20 P [03108457‑xx]
Übersicht
Abb.98: Drucksensor
HINWEIS!
Der Drucksensor wird nur bei installier-
ter Vakuumpumpe und CPx-Köpfen
benötigt.
Der Drucksensor ist in diesem Fall für
den Betrieb des Bestückautomaten
zwingend notwendig.
.
Abb.99: Drucksensor am Portal
1. Drucksensor
2. Basisadapter
Der Drucksensor befindet sich am Vakuum-
verteiler des Portals und wird am Basisadap-
ter (X8) angeschlossen.
