7.4 Auszüge aus der Serviceanleitung
102 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Teile – Druckluftbetrieb
HINWEIS
Der SIPLACE C&P20P2 mit Druckluftbetrieb war bei Redaktionsschluss noch nicht freige-
geben.
► Wenden Sie sich ggf. an den SIPLACE-Service.

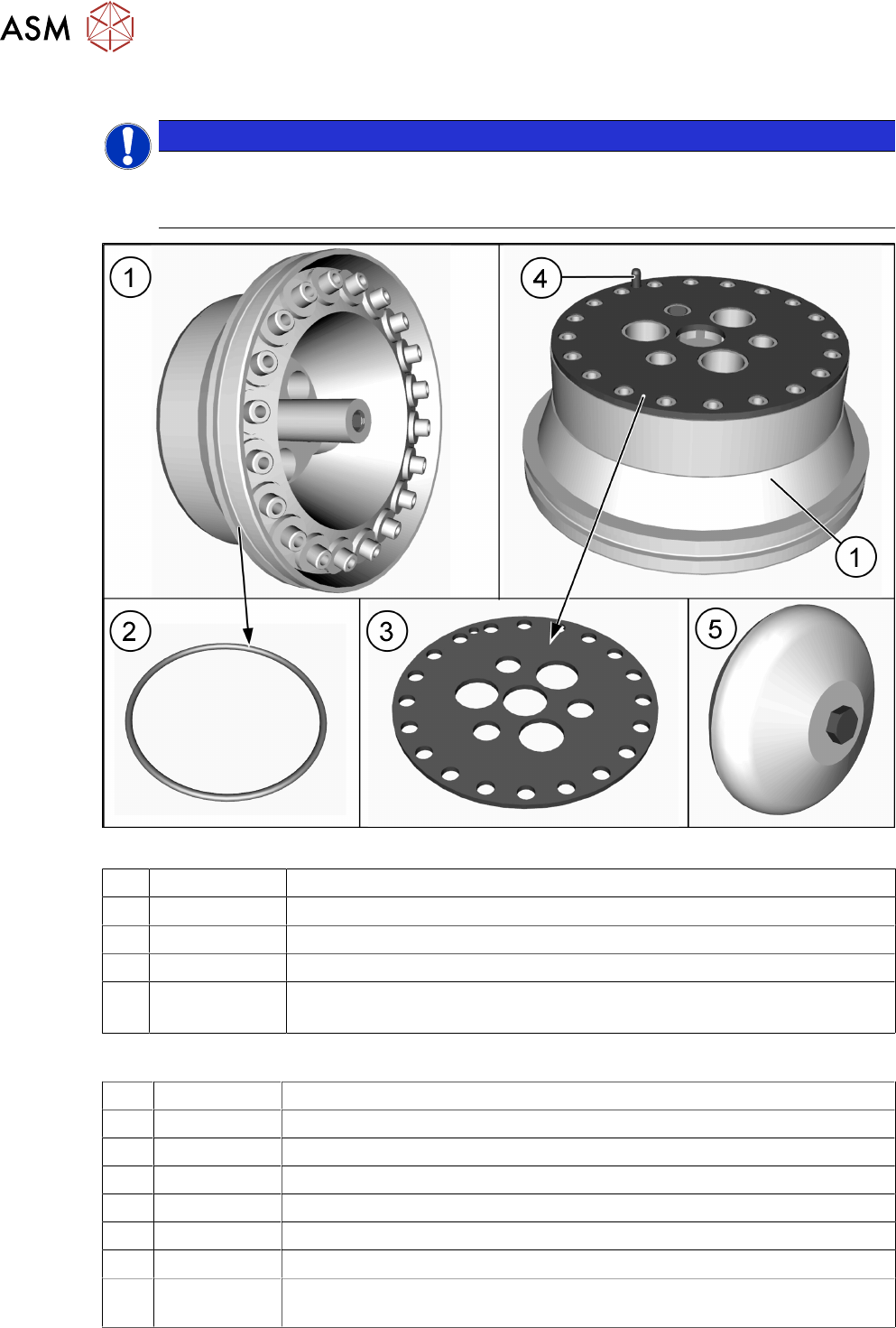

Abb.120: Haltekreis
1 03005123Sxx Haltekreis-Vakuumeinheit
2 03046689-xx O-Ring 50x1,5
3 03005120-xx Dichtscheibe für SIPLACE C&P20
4 --- Verstiftung
5 03043707-xx Schalldämpfer komplett C&P20
Siehe: 7.4.7.2 "Schalldämpfer tauschen (nur Venturibetrieb)" [}106]
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
C03 03082092-xx Reinigungstuch, KM-Wipe
C05 --- Isopropanol
C06 00352931-xx SIPLACE Reinigungsstäbchen
C11 03078517-xx ISOFLEX Topas 5051 50ml
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
7 Anhang
7.4 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021 103
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
HINWEIS
Beispielhafte Beschreibung
Die Beschreibung erfolgt am Beispiel Blendenring. Die Vorgehensweise für den Haltekreis
ist analog. Auf relevante Unterschiede wird explizit hingewiesen.

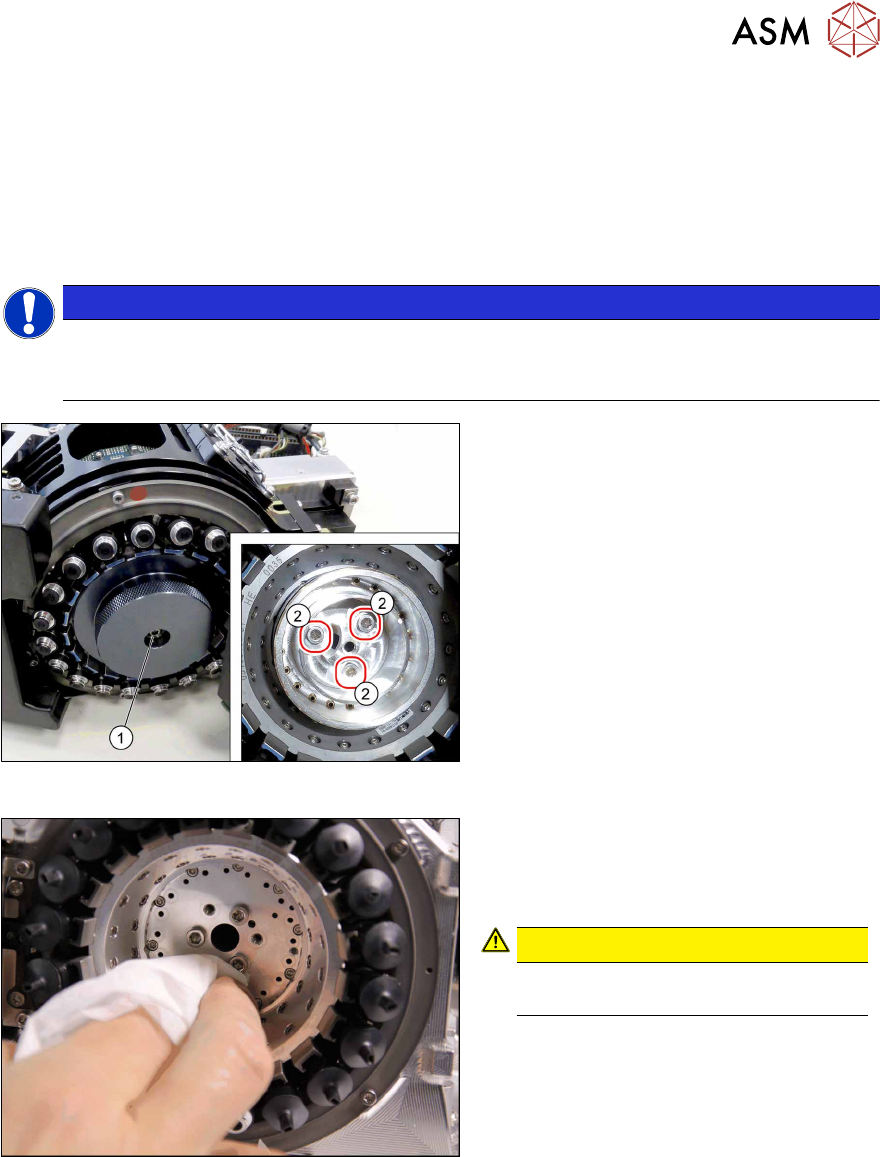

Abb.121: Abdeckung und Blendenring demontieren
► Entfernen Sie die Befestigungs-
schraube(1)
(TX10) und nehmen Sie
den Deckel ab.
► Entfernen Sie die drei Befestigungs-
schrauben(2)
(TX10) am Blendenring.
► Hebeln Sie den Blendenring vorsichtig
aus der Verstiftung heraus. Achten Sie
darauf, dass der O‑Ring nicht beschä-
digt wird.
Abb.122: Reinigung
► Reinigen Sie den Sitz des Blendenrings
mit einem mit Isopropanol benetzten
Reinigungstuch.
VORSICHT!
Verwenden Sie für die Reinigung
keine Druckluft!
.
7 Anhang
7.4 Auszüge aus der Serviceanleitung
104 Assembly Instructions / Montageanleitung SIPLACE X-Series S (from/ab Hxxxx) Option Vacuum Pump 02/2021
Einbau

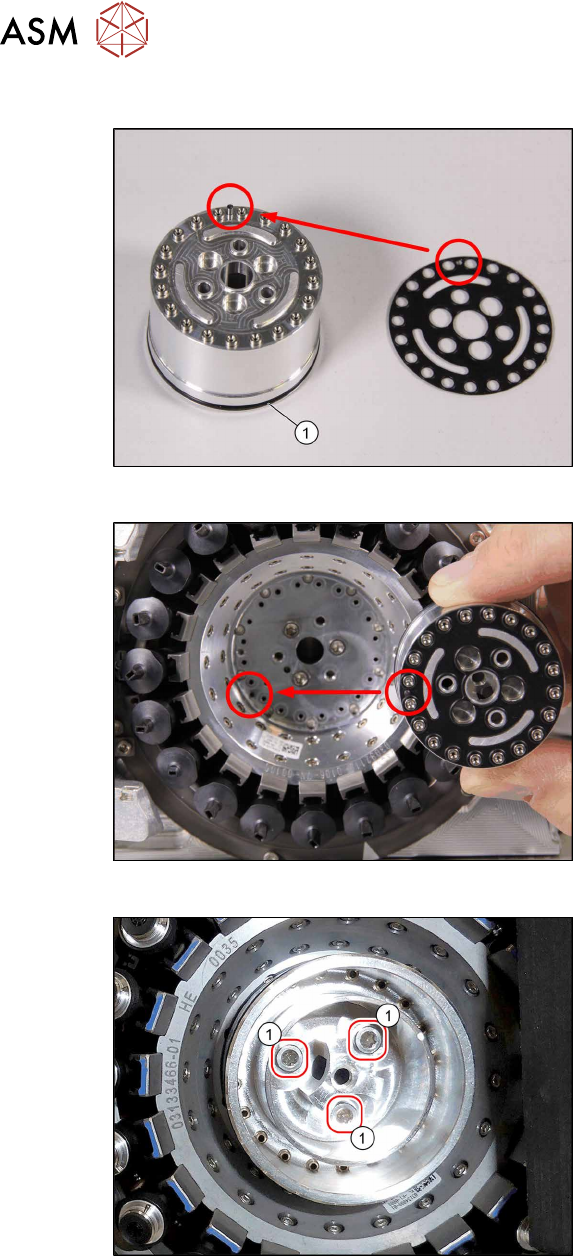

Abb.123: O‑Ring und Dichtscheibe
► Ist der O‑Ring(1) beschädigt, ersetzen
Sie diesen durch einen neuen O‑Ring.
► Legen Sie die Dichtscheibe in der rich-
tigen Position auf den Blendenring. Alle
Öffnungen müssen übereinander lie-
gen. Achten Sie auf den Pin.
Abb.124: Blendenring einsetzen
► Stecken Sie den Blendenring und die
Dichtscheibe lagerichtig in den Stern-
träger ein. Achten Sie auf den Pin.
Abb.125: Blendenring befestigen
► Nur Vakuumpumpenbetrieb mit
Blendenring: Fixieren Sie den Blen-
denring mit den drei Befestigungs-
schrauben(1)
(TX10, M3x10, Drehmo-
ment 1,3Nm).
► Nur Venturibetrieb mit Haltekreis:
Fixieren Sie den Haltekreis mit den drei
Befestigungsschrauben (TX10, M3x10,
Drehmoment 0,25Nm
).
