第2部 功能详解篇 第11章 自动校准
11-18
11-2-5 VCS2 值化阈值
选择菜单的「设置组（S）」→「VCS2 值化阈值（T）」，或按下命令栏的［VCS2 值化阈值］，即显
示以下画面。
(1) 设置 VCS
用设置 VCS 的单选按钮选择要设置的对象 VCS。
在机器设置的“使用单元”中未勾选的（不使用）单元，不能选择。
未附带选购项 VCS 时，仅可进行标准 VCS 的设置。
(2) 2 值化阈值
显示 MS 参数中保存的值，及设置的结果。
(3) 操作
1)进度条
显示测量的过程。测量结束时会变为 100%。
2)[确认]按钮
按[确认]按钮时，各 Head 单元会移动到等待位置，开始测量。
详情请参见下一项「设置方法」。
第2部 功能详解篇 第11章 自动校准
11-19
11-2-5-1 设置方法
一边按[确认]按钮，一边按照[操作]中显示的指示进行操作，即可自动取得值。
进行如下操作，直至设置完成。
(1) 吸嘴分配
将 507 号吸嘴、或 508C 号吸嘴安装到设置 Head 上。
如果在测量对象 Head 的各 ATC 上未分配上述吸嘴时，会发生错误。上述吸嘴未分配时，请在
测量前通过「机器设置」的「ATC 吸嘴分配」分配吸嘴。
(2) 夹具准备
使用设置 Head 从夹具台吸取夹具。
这时，无法吸取夹具时会发生错误。发生错误时，请重新装载夹具。
(3) 设置 Head 移动
将设置 Head 移动到设置 VCS 摄像机的识别位置。
(4) 使用 VCS 识别夹具
使用 VCS 识别夹具的位置，测量夹具的中心位置。
(5) 2 值化阈值的测量
使用设置 VCS 测量 2 值化阈值。
测量结束时进度条会变为 100%。
要反复测量时，请选择[确认]。选择[确认]后，会显示前一个画面。
要测量其他 VCS 时，请在设置 VCS 中选择 VCS。变更设置 VCS 时，会显示初始画面。
按[确定]按钮时，测量值会有效，但这时尚未被保存/设置。
要经过应用程序退出的操作才会被设置。详情请参见「1
1-1-2 设置值的保存及退出」。
按[取消]按钮时，测量值会无效。
第2部 功能详解篇 第11章 自动校准
11-20
11-2-6 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片
的最佳时机值。
当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。

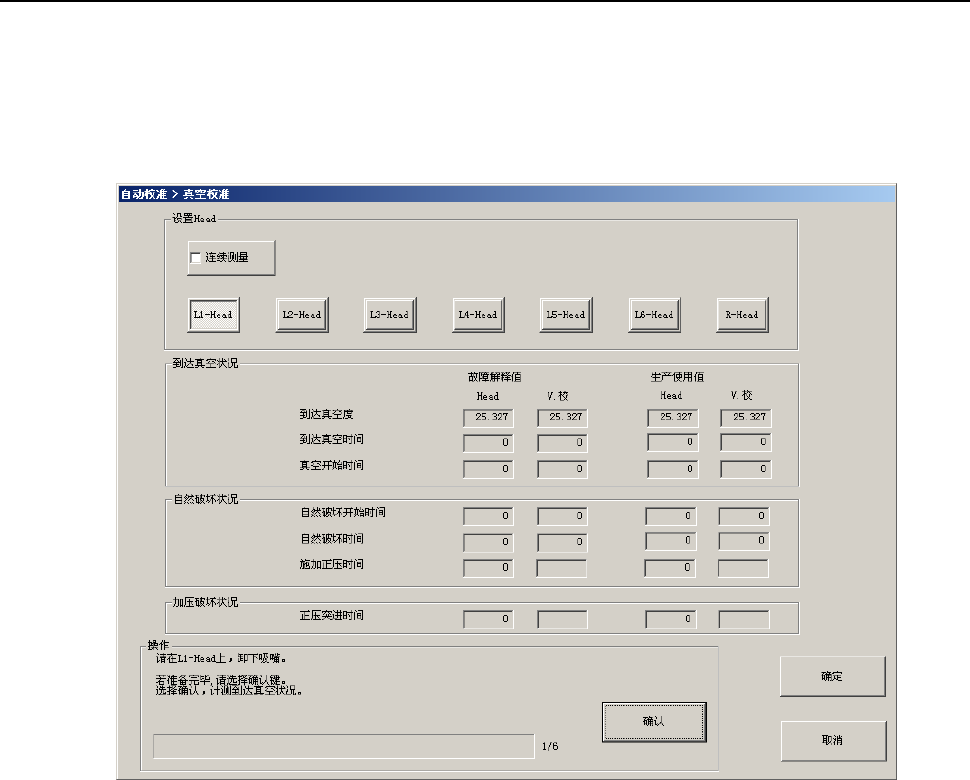

选择菜单的「设置组（S）」→「真空校准（Ｖ）」，或按下命令栏的［真空校准］，即显示以
下画面。
(1) 设置 Head
请选择要进行测量的 Head。
勾选了连续测量时，会对勾选的全部 Head 进行连续测量。
但是，在机器设置的“使用单元”中，被设置为不使用的 Head，无法选择。
另外，连续测量过程中不显示图形。
在 KE-3010A/3010AC，不显示[R-Head]。
