(2) 准备工作步骤

ETF 可在生产中插拔。另外，除 EF08HD 以外的 ETF 可在供料器台车上换挂料带。

1) 把「解锁把⑥」按下去，拔出ETF。径直拔出时，在ETF下部的「底部导块⑦」凸出部分顶到

「料带⑧」的位置，就是准备位置。

2) 把「准备连接器⑨」插进ETF侧的连接器上，换挂料带。

准备连接器要从 ETF 的右侧插进去。

换挂 EF08HD 的料带时，必须要「ETF 卷筒（带卷）安装台」（选购项）。使用「ETF 卷筒（带卷）安装

台」换挂 EF08HD 的料带的作业方法请参见『EF08HD 使用说明书』。

注意

· ETF 返回原点过程中，请注意不要上下扳动解锁把。

· 将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器

之间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，

以保证没有手或手指伸入的间隙，确保安全。

※安装大型卷轴时的注意点

将大型卷轴安装到卷轴支架时，若料带导轨和卷轴支架相接触而无法安装卷轴时，请先临时取下卷轴支

架后再安装。

1）为固定台架规格时

拉出卷轴支架。

2）为更换台车规格时

解除A 部分的锁定，拉出卷轴支架。

⑨

⑦

⑧

注意:

第2部功能详解篇第13章选项组件

13-7

※设置 ETF 时的注意事项

因装置的结构，电动台架用料带导轨的两端是向内侧倾斜的。如果生产时使用料带导轨倾斜部分的通

道(台架 No.1～3、No38～40)，所排出带会沿着料带导轨倾斜排出，相邻的其他排出带若有残留，则

会相互干扰，可能排出不畅。

因此，如果生产时使用导轨倾斜附近的通道(台架 No.1～6、35～40)时，请先拉出排出料带，并在距

离 ETF 料带排出口 3mm 以内剪断去除，不让不生产的 ETF 排出带残留在料带导轨内。

另外，由于在料带导轨内排出带阻塞等原因不能顺畅排出时，也请同时拉出 ETF 剪断料带，从料带导

轨内去除。

使用 ETF72/88 时，请使用 5～30 通道。

※统一更换台车交换时的注意事项

将电动用更换台车从贴片机拉出时，如果排出带从导轨的下端部分飘散时，请在导轨的下端

部分剪断料带。

如果料带在导轨内歪扭时，请拉出 ETF，在距离 ETF 排出口 3mm 以下的位置剪断料带。如果

在导轨内有料带碎屑，请将其去除。

注意 :

排出带

在下端部分剪断

导轨

导轨倾斜附近的通道

(

No.1～6

、

35～40

)

倾斜部分

料带导轨

第2部功能详解篇第13章选项组件

13-8

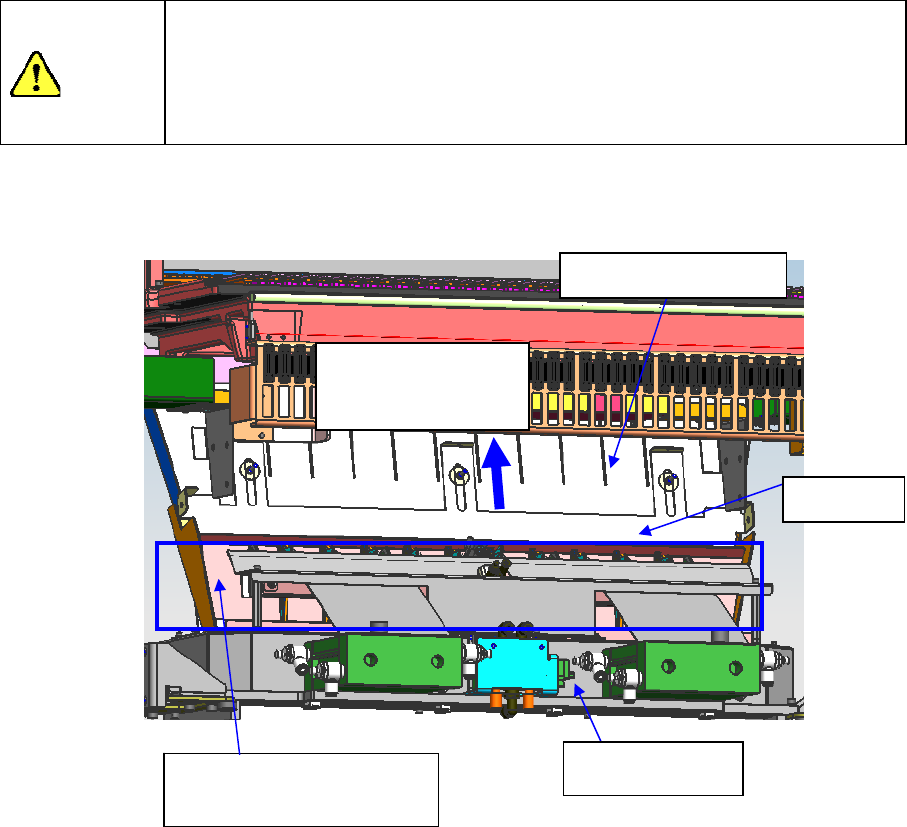

※使用电动固定台架时的注意事项

为防止在切刀切断部分造成工伤，作业时请遵守以下注意事项。

・

先停止供气、停止切刀单元的运行，之后才可进入作业。

・

切勿将手伸入切割单元侧的料带导轨内。

使用电动固定台架规格时，如果遗留残损料带掉入台架侧料带导轨内，妨碍料带排出，请将台架侧料

带导轨的滑动部分向上提，取出残损料带。

向上滑动

去除残损料带

切勿将手伸入

切割单元侧料带导轨

危险

台架侧料带导轨

滑动部

切割单元
