第2部 功能详解篇 第7章 操作选项
7-21
7-4 使用单元
设置使用中的单元的操作。
检查芯片站立、检查异元件、检查元件姿势的各选项，均需在「元件数据」中逐项元件进行设置。
在本画面上，进行最根本的设置。
在此取消选择后，在「元件数据」中即使选择了也将无效。

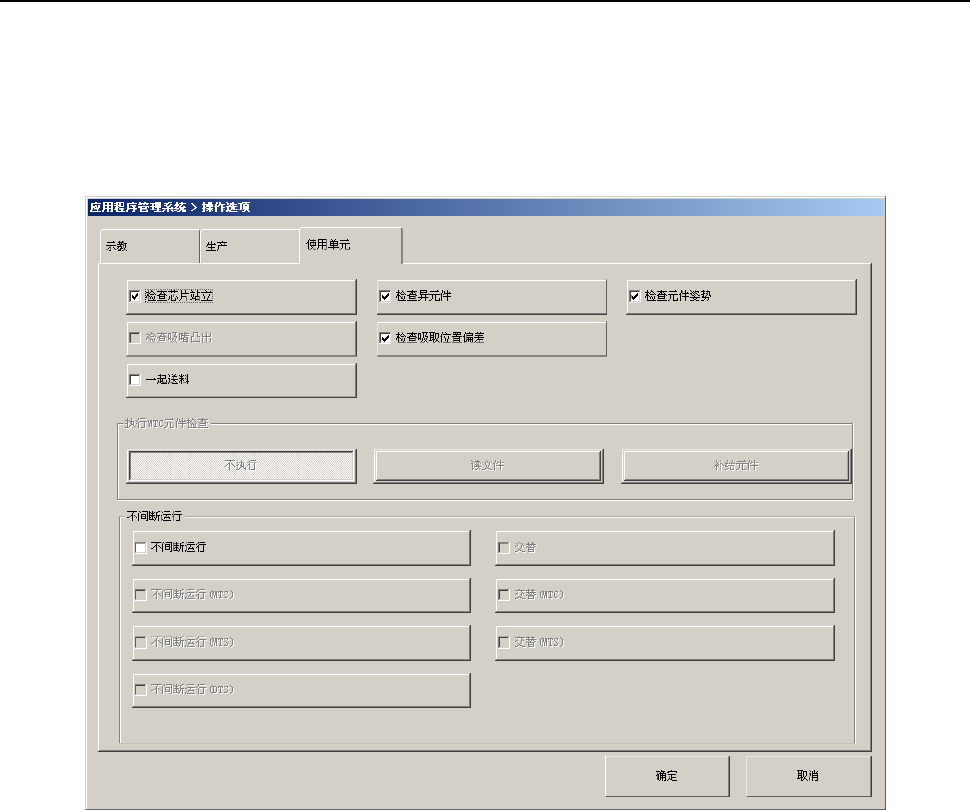

按下［使用单元］选项卡后，可显示“使用单元选项设置画面”。
第2部 功能详解篇 第7章 操作选项
7-22
序号 项目
内容
状态 动作及详细内容
1
检查芯片站立
设置执行 “芯片站立”检查。
对元件数据的“芯片站立”有效的元件，进
行芯片站立检查。
尽管元件数据有设置，但不进行“芯片站
立”检查。
2
检查异元件
设置执行检查异类元件功能。
对元件数据的“检查异元件”有效的元件，
进行异元件检查。
尽管元件数据有设置，但不进行“异元件”
检查。
3
检查元件姿势
设置执行元件姿势检查功能。
对元件数据的短边和长边的比率与测量
结果的比率进行比较，差值未在一定范围
时，为元件方向异常。
不进行元件姿势检查。
4 检查吸嘴凸出
设置执行检查吸嘴凸出功能。
在机器设置的[规格单元]-[标准功能]中[高密度贴片](参
见第 8 章「8-4-10-3 标准功能」)设置为有效时，才可
以设置本项。
检查吸嘴凸出功能有效。在进行高密度贴
片吸取元件中吸嘴从元件凸出时，会显示
吸取位置偏离错误。
不进行吸嘴凸出检查。
5 检查吸取位置偏差
设置执行检查吸取位置偏离功能。
吸取元件后，通过激光识别、或根据图像
识别结果，判定取位置偏离吸嘴中心的数
值。
不进行
检查吸取位置偏差检查
6
一起送料
对生产开始前是否执行一起送料（生产中使用的元件全部
一起送料）进行设置。
执行一起送料。
但吸取最后元件时，不进行元件送料动作。
不进行一起送料动作。
第2部 功能详解篇 第7章 操作选项
7-23
序号 项目
内容
状态 动作及详细
7 执行 MTC 元件检查
设置吸取 MTC 元件时检查元件。
只有机器设置时 MTC 设定为”TR6D”时，才可设置此项。
不执行
不检查元件。
补满元件后， 必须从托盘的元件前头位置
开始吸取。
读文件 在变更生产程序文件时检查元件。
补充元件
按下 MTC 的 SUPPLY 开关，元件补充完
成时检查元件。
选择「读文件」「补充元件」，从补满元件的 MTC 托盘吸
取元件时，由 MTC 内的 HMS 检查托盘上有无元件，从
有元件的位置开始吸取。
8 不间断运行
设置执行不间断运行功能。
不间断运行功能有效。
编辑程序中设置了前面/后面对称的供料
器时，可执行不间断运行功能。
不执行不间断运行功能。
9 交替
设置不间断运行时执行交替生产模式功能。
使不间断运行功能有效时，即可设置此项。
交替生产功能有效。
不执行交替生产。
10
不间断运行(MTC)
设置执行 MTC 的不间断运行功能。
只有机器设置时使用单元 MTC 设定为”TR6D”时，才可
设置此项。
MTC 的不间断运行功能有效。
不执行 MTC 的不间断运行功能。
