第 1 部 基本篇 第 4 章 制作生产程序 4-222 c) 测量结果 显示测量前和测量后的值。 未进行测量的项目显示 *** 。 ● 变幻线 从激光单元取得检测 (SWEEP) 数据，可显示出元件轮廓图（变幻线）。 按键盘的 [ ↑ ] 键扩大显示画面，按 [ ↓ ] 键缩小显示画面。 d) 确定 (F 9) 使测量结果有效，将结果值储存在元件数据中。然后返回原来的单独测量条件的设置画面。 e) 取消 ( ESC 键 ) 使测量结果…
第 1 部 基本篇 第 4 章 制作生产程序
4-221
3)单独测量结果
单独测量结束后，显示如下的结果画面。
a) 全体的进展状况
在进度条上显示当前的进展状况。
b) 测量元件
显示测量元件的内容及吸取位置。
第 1 部 基本篇 第 4 章 制作生产程序
4-222
c)测量结果
显示测量前和测量后的值。
未进行测量的项目显示***。

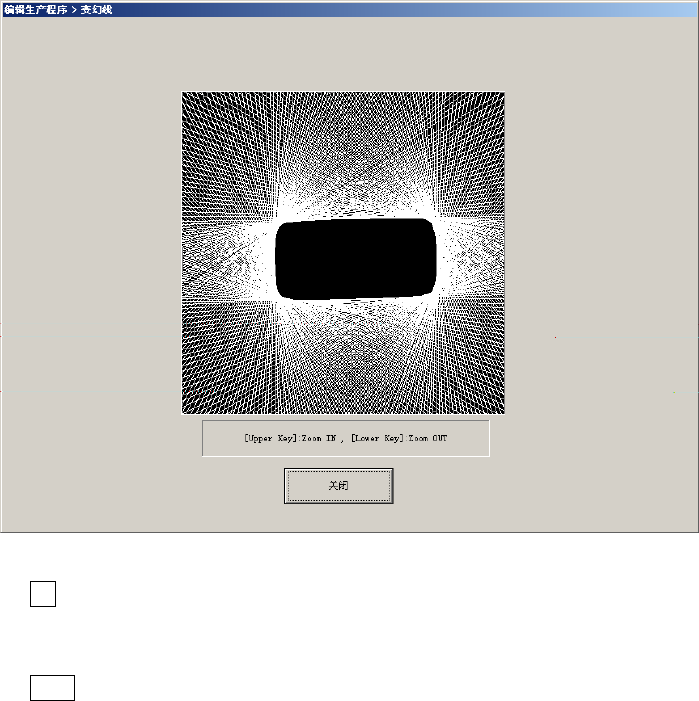

●变幻线
从激光单元取得检测(SWEEP)数据，可显示出元件轮廓图（变幻线）。
按键盘的[↑]键扩大显示画面，按[↓]键缩小显示画面。
d) 确定(F9)
使测量结果有效，将结果值储存在元件数据中。然后返回原来的单独测量条件的设置画面。
e) 取消(ESC键)
使测量结果无效，然后返回原来的单独测量条件的设置画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-223
(2) 连续测量
测量指定的全部元件。
1) 设置连续测量条件
从菜单栏中选择「机器操作」/「测量」/「连续测量」，显示如下画面。
a)对象元件
设置对元件数据的某项条件一致的元件进行测量。
● 全元件
测量全部元件的数据。
● 仅限薄元件
仅测量元件高度在设定尺寸以下的元件。
● 仅限指定元件类型
仅测量指定的元件类型。
● 仅限指定的吸嘴的使用元件
仅测量要使用指定的吸嘴的元件。
