13-14-10 保存镀锡识别日志
13-14-10-1 设置镀锡识别日志

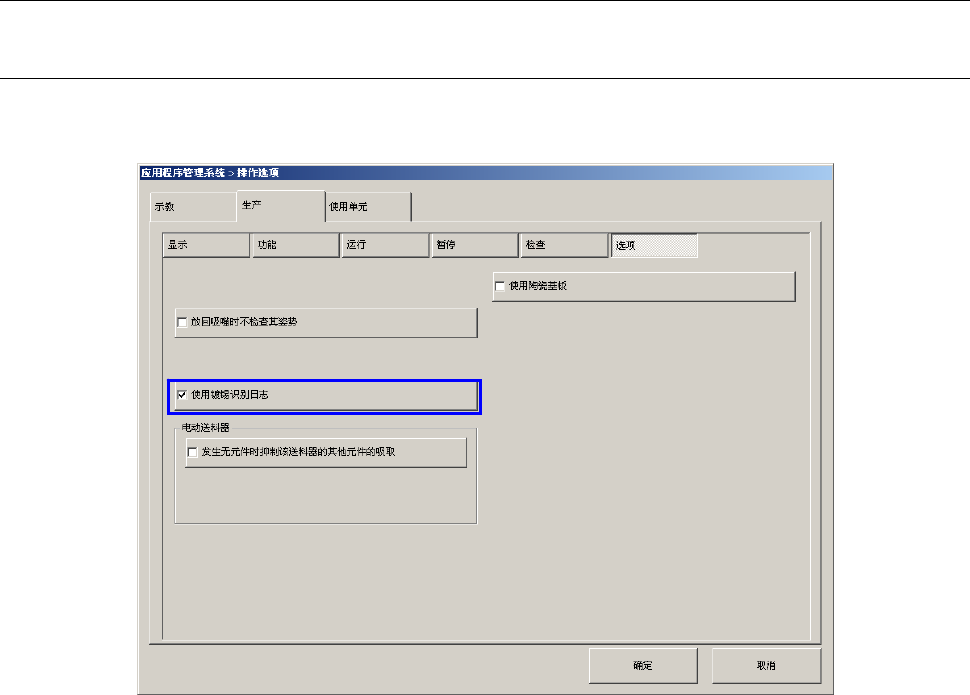

选择[操作选项] - [生产] - [选项]。
勾选[使用镀锡识别校正贴片日志]后,可将日志保存在日志领域里。

第2部 功能详解篇 第13章 选项组件
13-91
13-14-10-2 镀锡识别日志的操作
在主画面上选择 [维护]菜单 [镀锡识别日志]后,可显示如下[镀锡识别日志文件]画面。
按下[显示镀锡识别日志]按钮,选择[确定]后,可以文本格式保存日志信息。
(1) 日志保存格式
生产中保存的镀锡识别日志,以二进制形式保存在共享内存中。
保存在文件时转换为 CSV 形式的文本文件储存。

第2部 功能详解篇 第13章 选项组件
13-92
Log 文件显示 含义 注释
Name
生产文件名称 实行镀锡识别的生产文件名称(半角 20 个字母以内)
Date
日期 识别日期显示形式为 YYYY/MM/DD
Time
时间 识别的时间显示形式为 HH:MM:SS
ProductCir
生产个数 生产开始后的生产个数
CirNo
电路编号 多面电路板的电路编号
MarkID
标记 ID 一组标记的 ID。按编辑的顺序 0~2
MarkPosX
标记的 X 坐标 标记的 X 坐标。错误时为 0 (单位: 1/10000 mm)
MarkPosY
标记的 Y 坐标 标记的 Y 坐标。错误时为 0 (单位: 同上)
CorrectX
X 识别差值 标记的 X 坐标与实际识别的 X 坐标之差值。
错误时为 0 (单位: 同上)
CorrectY
Y 识别差值 标记的 Y 坐标与实际识别的 Y 坐标之差值。
错误时为 0 (单位: 同上)
Result
识别结果 显示识别结果。
0:识别 OK 0 以上:识别错误 错误号码
Camera
摄像的摄像机 显示是左右哪个摄像机
0:左摄像头 1:右摄像头
SolderArea1
识别的面积 1 成对的镀锡的一方面积。显示像素数。
SolderArea2
识别的面积 2 成对的镀锡的另一方面积。显示像素数。
(2) 保存的时间
时间 保存的位置,类型等
切断机械电源时 用 AutoSolder.log 名称以 2 进制文件保存。启动时,自动读
取本文件,在共享内存里展开。
按下[显示镀锡识别日志] 按钮
时
以文本格式(文件名”Solder.log”)保存,之后再显示。
生产中,从前次镀锡识别日志
保存起,日志保存累计 6,000
件以上时
保存在 D:\JUKI\LOG\Opass\每月文件夹(01~
12)\YYYYMMDDHHMM.log 里。
(3) 删除
生产中自动生成的[YYYYMMDDHHMM.log]文件中,经过 2 个月以上的文件自动删除。
