第 2 部 功能详解篇 第 9 章 手动控制
9-62

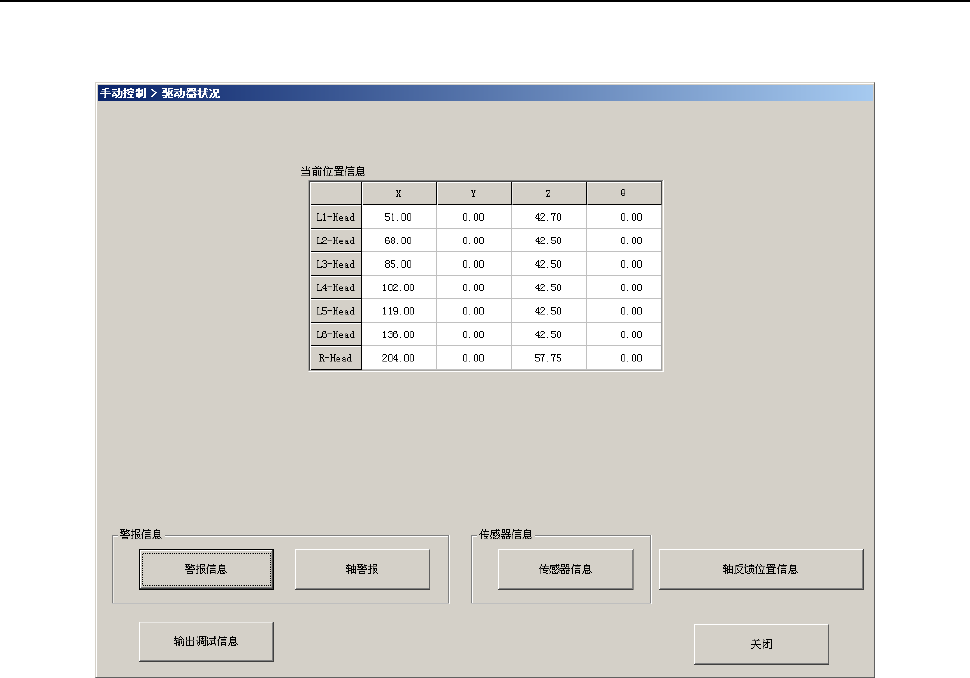

9-9-6 驱动器状况
从下拉菜单中选择[其他(O)]-[驱动器状况(D)]，或选择命令按钮中的[驱动器状况]后，可显示驱动器状
况画面。
(1) 当前位置信息
显示各轴的当前位置的坐标和旋转角度。
不受机器设置的 [使用单元]设置的影响。没有选中 (不使用)的单元状态也会显示。
在 KE-3010A/3010AC，不显示[R-Head]的信息。
(2) 警报信息，传感器信息
点击[警报信息]／[轴警报]／[传感器信息]／[轴反馈位置信息]按钮时的处理内容，在后面的项目中
做说明。
第 2 部 功能详解篇 第 9 章 手动控制
9-63

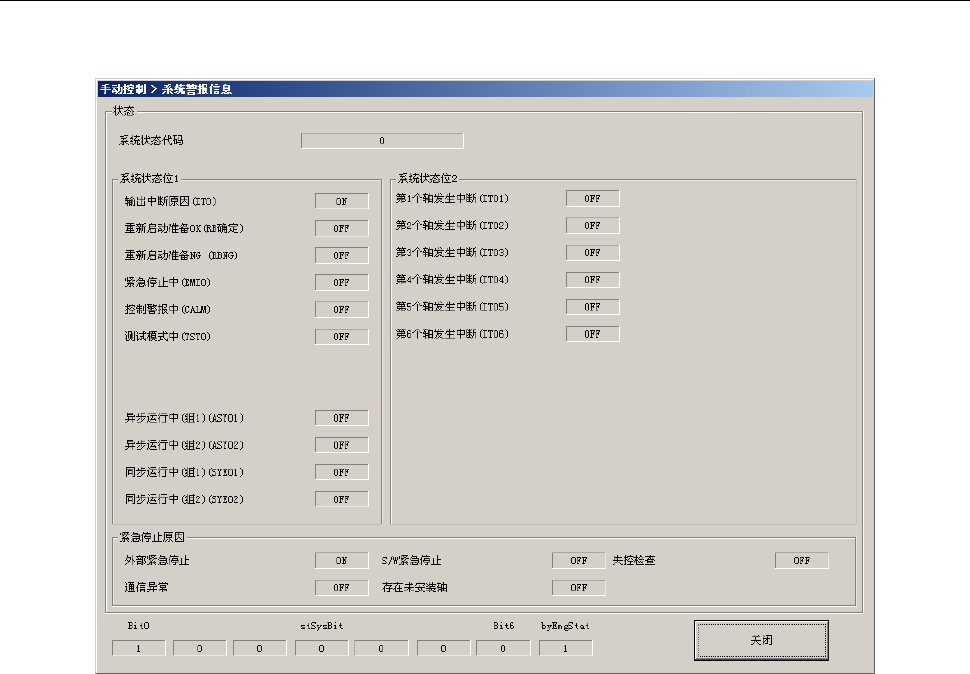

9-9-6-1 警报信息：系统警报信息
按下[系统警报信息]按钮后，会显示如下画面。
(1) 状态
显示状态代码、及各种状态位的 ON／OFF 状态。
第 2 部 功能详解篇 第 9 章 手动控制
9-64

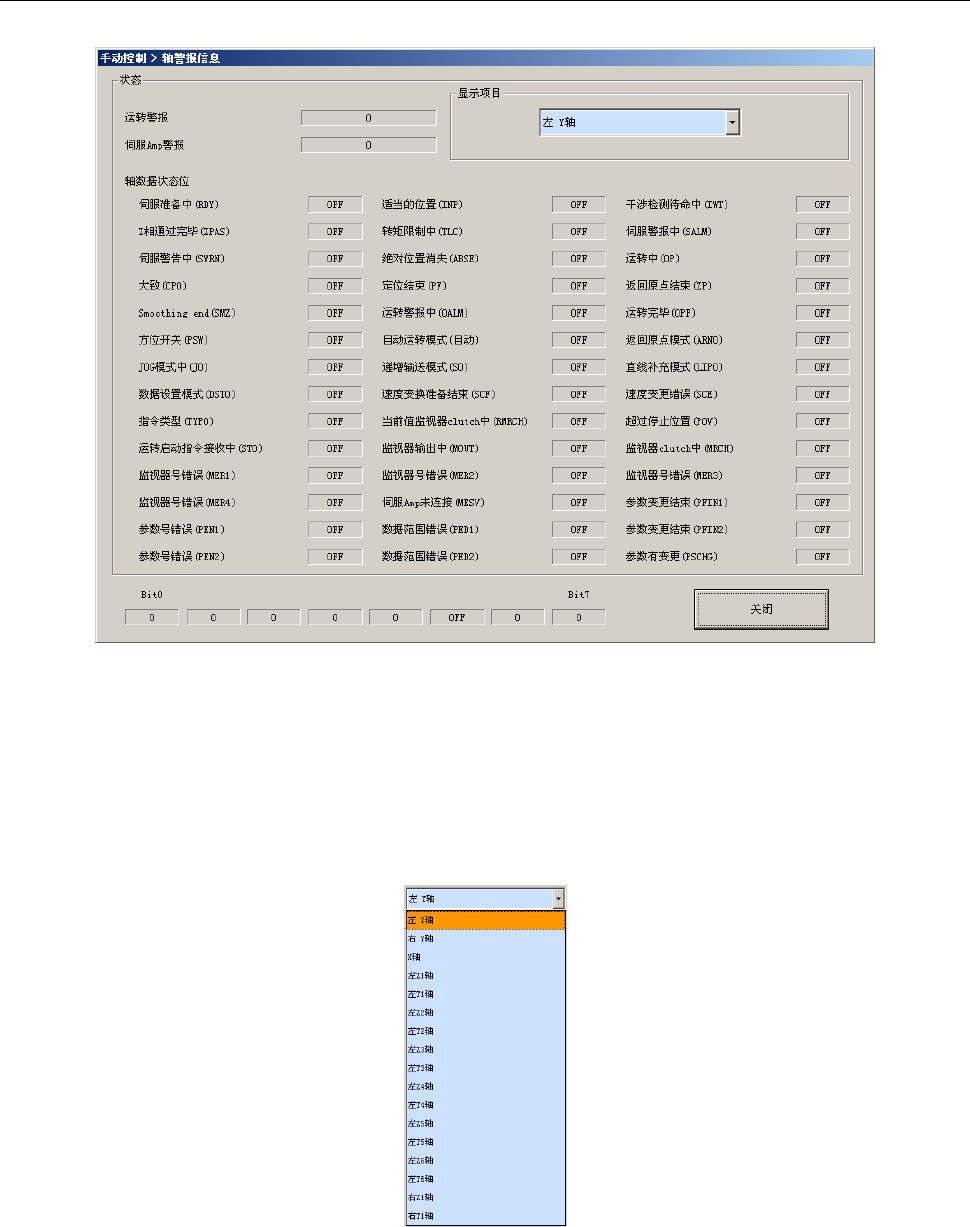

9-9-6-2 警报信息：轴警报信息
按下[轴警报信息]按钮后，会显示如下画面。
(1) 状态
显示警报号码、及各种状态位的 ON／OFF 状态。
(2) 显示项目
单击组合框、或在光标对准组合框上的状态下按下[Alt] +[↓]键时，选择显示项目。
在 KE-3010A/3010AC，不显示[右 Z1 轴][右 T1 轴]。
