第 1 部 基本篇 第 4 章 制作生产程序
4-96

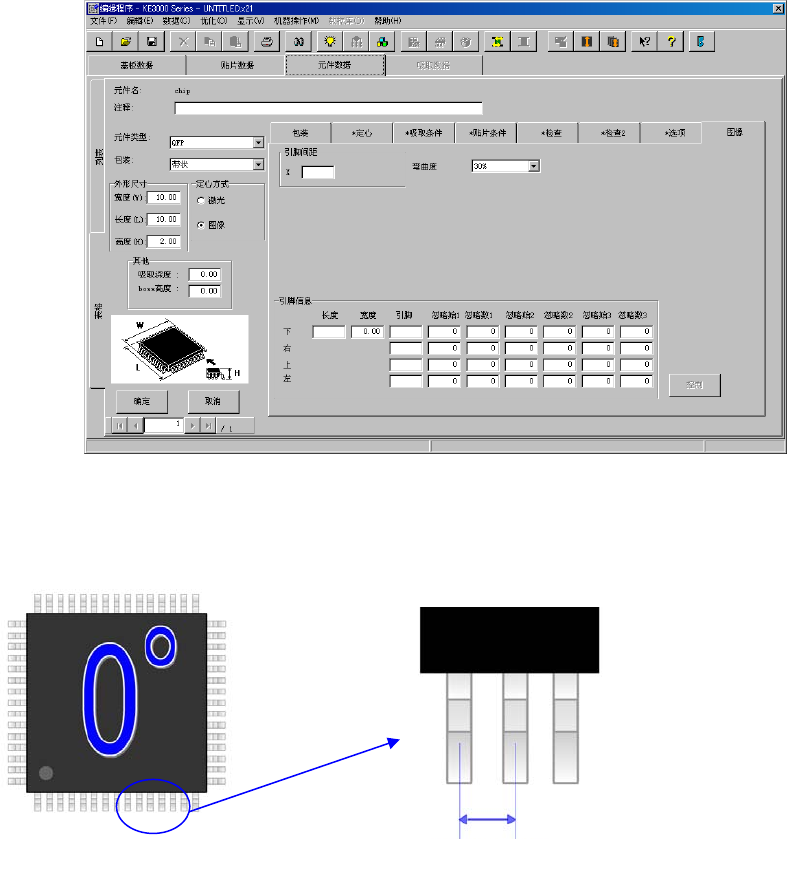

(1)元件类型 引脚元件时
1) 引脚间距
输入引脚之间的尺寸。
引脚间距
第 1 部 基本篇 第 4 章 制作生产程序
4-97

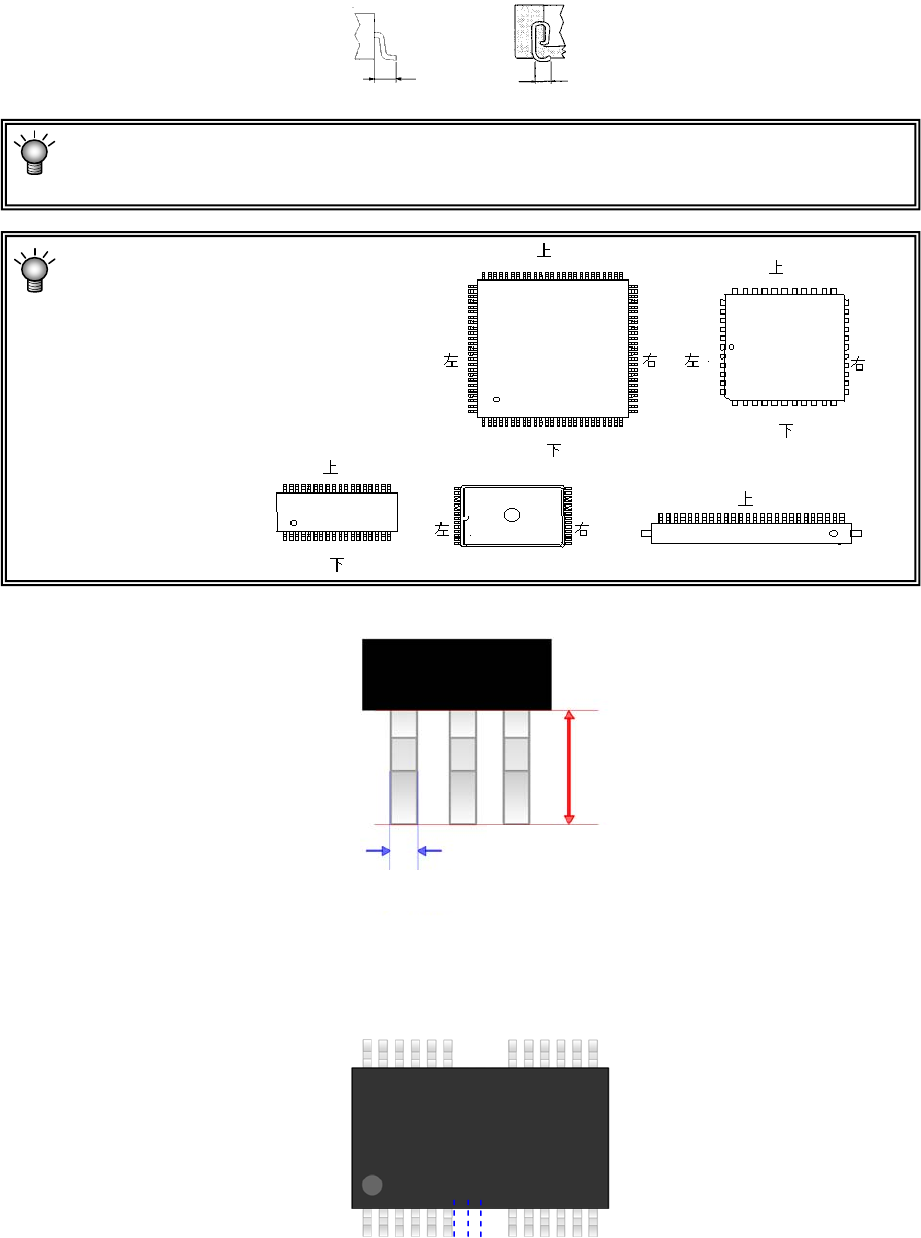

2) 引脚信息
a ) 长度
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
对于 QFP，由于 4 个方向长度相同，只需输入 1 处(长度下)。
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引脚，因此
可输入比从上面看的长度稍大些的值。
b ) 宽度
输入引脚宽度。
c ) 引脚数
（下、右、上、左）
输入各个方向的引脚数。
即使引脚缺失，也请输入假定无欠缺状态时的数目。
图像数据中的“下、右、上、左”以本
装置中所定义的 0 度的贴片方向为基准
来表示。
引脚长度 引脚长度
引脚宽度
引脚长度
① ⑥ ⑩ ⑮
第 1 部 基本篇 第 4 章 制作生产程序
4-98
d ) 开始 / 缺少 （下、右、上、左）
各边的引脚有欠缺时，要输入欠缺的信息。
欠少信息可分别在4个方向上设置，1个方向最多可设置3处，
各个面上计算引脚的方向如下图所示。
例）
e) 弯曲度
为了检查引脚水平方向的弯曲，设置检测水平值。
该值是相对于引脚间距的引脚弯曲率。通常请设置为20%～30%。
若缩小判定值，检查将变得严格。
引脚弯曲检测水平
用 使用选项的共面功能来检查引脚的垂直方向(引脚悬浮检查)。
上
下
左
右
下边 引脚数 15（含缺少数）
开始 1 3 （从 3 号开始）
缺少 1 2 （缺少 2 个）
开始 2 7 （从 7 号开始）
缺少 2 3 （缺少 3 个）
开始 3 12 （从 12 号开始）
缺少 3 2 （缺少 2 个）
ΔＬ
Ｌ
