第2部 功能详解篇 第8章 机器设置 8-21 8-4-3 基准针位置 设置从机器原点到基准针和从动针中心的位置。 选择基准针位置后，会显示如下基准针位置设置画面。 (1) 设置项目 No. 项目 设置内容 1 基准针 (X 、 Y) 基准针的位置 2 从动针 (X 、 Y) 从动针的位置 3 基准针校正角度 从基准针与从动针的位置计算出的基板倾斜 ( 只可自动取得 )
第2部 功能详解篇 第8章 机器设置
8-20
8-4-2 无吸嘴时真空值
设置未安装吸嘴状态下的各Head的真空值，以便检查各Head的真空值不均状况。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行Head的检查和清扫。
选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。
(1) 设置项目
No. 项目 设置内容
1 无吸嘴时真空值 未安装吸嘴时的真空值(只可自动获得)
(2) 设置方法
a) 按执行按钮取得
按下[执行]按钮，取得真空值。
当Head上装有吸嘴时，会退回吸嘴后取得真空值。
b) 通过示教取得
通过功能栏进入示教模式，确认装置为要取得的Head后，请按示教画面的[ENTER]键。
进入示教模式时，装置为Head时，选择的Head的真空会变为ON。
点击「执行」后轴会开始移动，进行吸嘴装卸。
在单击「执行」前，请务必确认无人在进行设备内部的作业。另外，为了避
免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近
装置。
警告
第2部 功能详解篇 第8章 机器设置
8-21
8-4-3 基准针位置
设置从机器原点到基准针和从动针中心的位置。
选择基准针位置后，会显示如下基准针位置设置画面。
(1) 设置项目
No.
项目 设置内容
1
基准针(X、Y) 基准针的位置
2
从动针(X、Y) 从动针的位置
3
基准针校正角度 从基准针与从动针的位置计算出的基板倾斜(只可自动取得)
第2部 功能详解篇 第8章 机器设置
8-22
(2) 设置方法
1) 直接从键盘输入 X 和 Y 的值。
2) 从功能栏打开示教画面，输入 X、Y 值。此时，输入焦点无论在 XY 任何一方，XY 可同时
自动反映对应值。但输入焦点在基准针的 X、Y 时，输入后反映在基准针的坐标上；输入
焦点在从动针的 X、Y 时，输入后反映在从动针的坐标上。

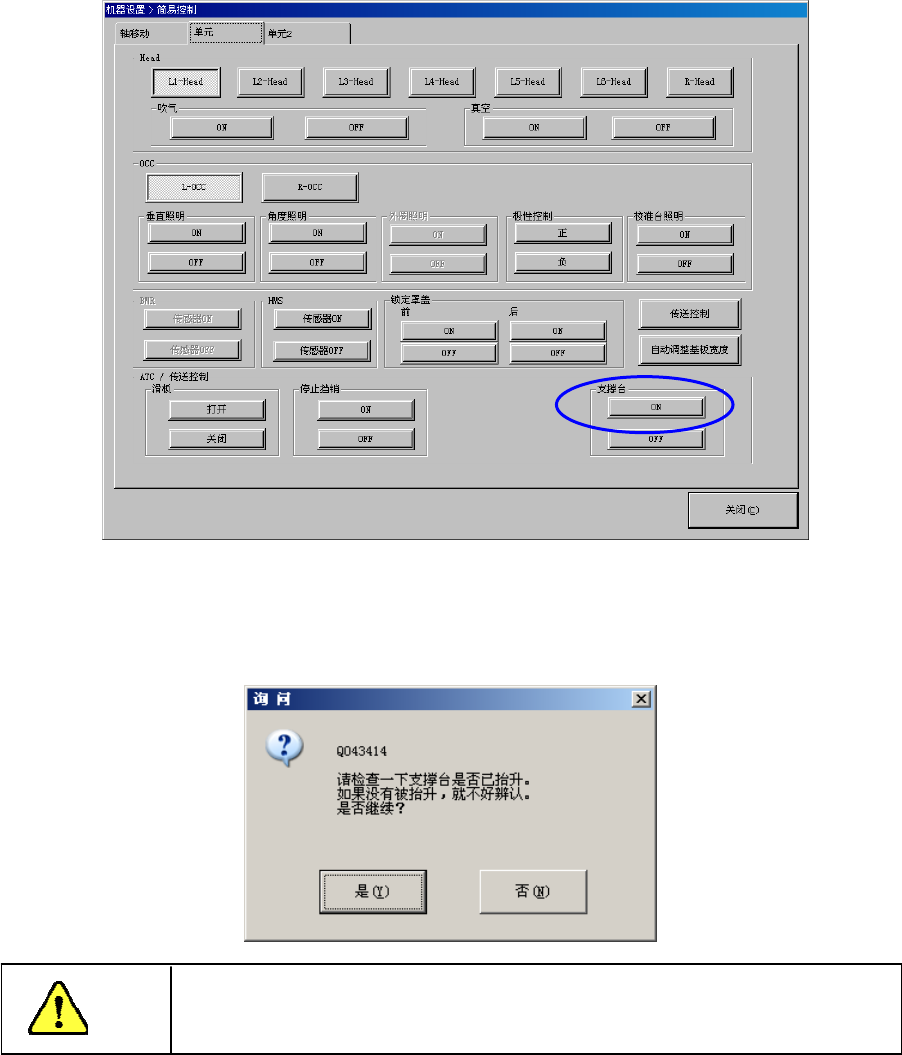

在执行示教前，请启动简易控制，把支撑台设置为 ON 的状态。
进行示教时，显示如下询问信息。
如支撑台已被抬升，请按[是]。
为了避免人身伤害，在示教过程中切勿将手放入装置内部，也不要
将脸和头贴近装置。
注意
