13-23-6-2 旋转型焊锡转印装置安装位置
设定旋转型焊锡转印装置的安装位置。
请从机器设置选择「设置各组」－「助焊剂涂覆装置装配位置」。
第2部 功能详解篇 第13章 选项组件
13-176
＜设置内容＞
项目 内容
装配位置 通过示教设定旋转型焊锡转印装置的转印位置。
装配高度 通过示教设定旋转型焊锡转印装置的安装高度
安装位置 显示旋转型焊锡转印装置的安装孔位置。
按下[设置]按钮，可变更安装孔位置。
机械台架的初始值为 70 号，电动台架为 35 号。
※ 详细情况请参见「13-23-4 旋转型焊锡转印装置安装位置」。
＜输入范围及初始值＞
下限 上限 初始值
助焊
剂涂
敷装
置装
配位
置
X
KE-3010A
M、L 基板
机械台架
KE-3010A：128.50 839.20 697.50
电动台架
KE-3020VA
KE-3020VRA
M、L 基板
机械台架
KE-3020VA：193.50
KE-3020VRA：198.50
722.20 697.50
电动台架
Y
M 基板
机械台架
-76.00 890.50
23.8
电动台架
-25.70
L 基板
机械台架
-76.00 996.50
23.8
电动台架
-25.70
装配高度 -10.00 -7.00 -9.00
(1) 装配位置
使用 OCC 示教焊锡转印位置。
(2) 装配高度
按下自动取得按钮，Head 组会移动到旋转型焊锡转印装置的装配高度测定点，使用 HMS
自动取得装配高度。
装配高度测定点，是在旋转型焊锡转印装置焊锡盘外侧伸出仅 3mm 的沟外围。测定此外围，
测定装配高度。
第2部 功能详解篇 第13章 选项组件
13-177
13-23-6-3 旋转型焊锡转印装置安装位置

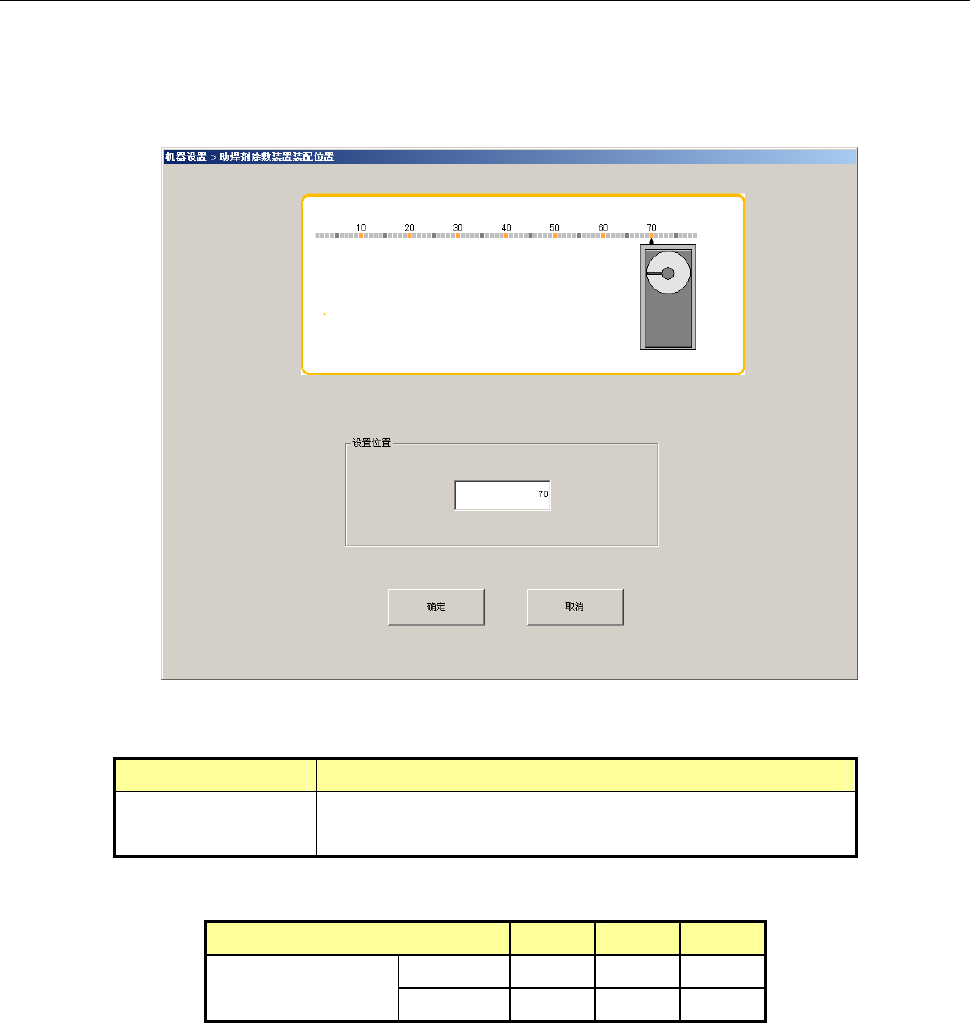

在机器设置的[设置各组]－[助焊剂涂覆装置装配位置]里，按下[位置设置]按钮，在启动的 [助焊剂
涂覆装置装配位置]对话框中，设定旋转型焊锡转印装置的单元安装位置。
如果已设定了前侧 IC 回收带，设定位置的输入范围为除去前侧 IC 回收带的占有孔的孔号。
＜设定内容＞
项目 内容
设置位置 设定旋转型焊锡转印装置的装配孔号。
安装孔号，按机械台架/电动台架分别保存数据。
＜输入范围及初始值＞
下限 上限 初始值
设置位置
机械台架
13 70 70
电动台架
7 35 35
