第 2 部 功能详解篇 第 9 章 手动控制 9-36 9-5-1-6 控制对象：挡块 按下 [ 挡块 ] 按钮，会显示如下画面。 (1) 挡块选择 选择挡块。 (2) [ON]/[OFF]/[ON/OFF] 按钮 控制选择项目的 ON/OFF 。 也可使用 [F3] 键、 [F4] 键、 [F5] 键。
第 2 部 功能详解篇 第 9 章 手动控制
9-35

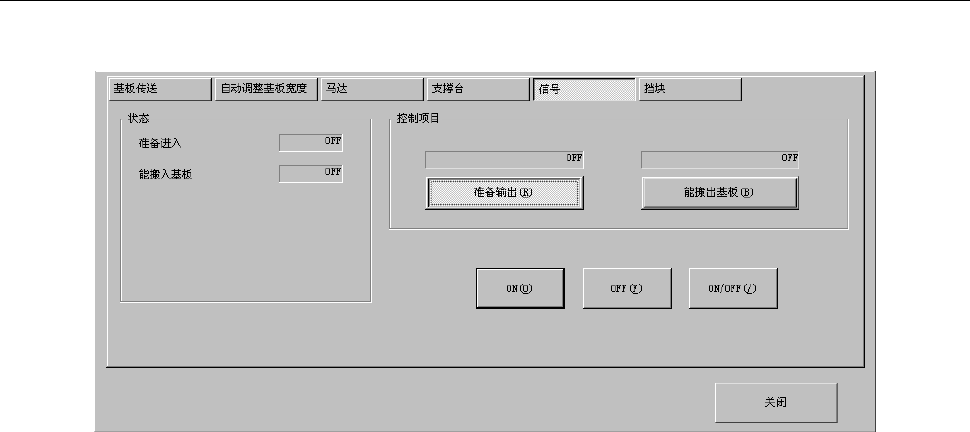

9-5-1-5 控制对象：信号
按下[信号]按钮，会显示如下画面。
(1) 状态
显示传感器的状态。
(2) 控制项目
选择准备输出、或能搬出基板。
(3) [ON]/[OFF]/[ON/OFF]按钮
对所选择的控制项目信号，进行 ON、OFF 控制。
也可使用[F3]键、[F4]键、[F5]键。
第 2 部 功能详解篇 第 9 章 手动控制
9-36

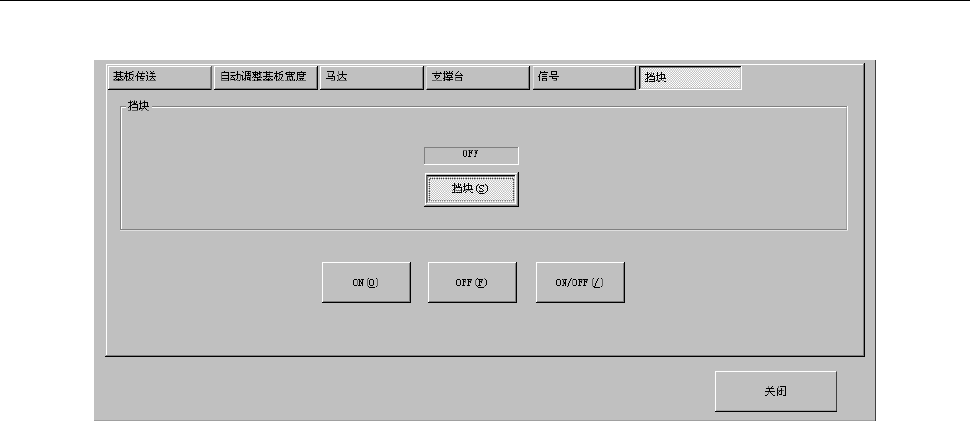

9-5-1-6 控制对象：挡块
按下[挡块]按钮，会显示如下画面。
(1)挡块选择
选择挡块。
(2) [ON]/[OFF]/[ON/OFF]按钮
控制选择项目的 ON/OFF。
也可使用[F3]键、[F4]键、[F5]键。
第 2 部 功能详解篇 第 9 章 手动控制
9-37

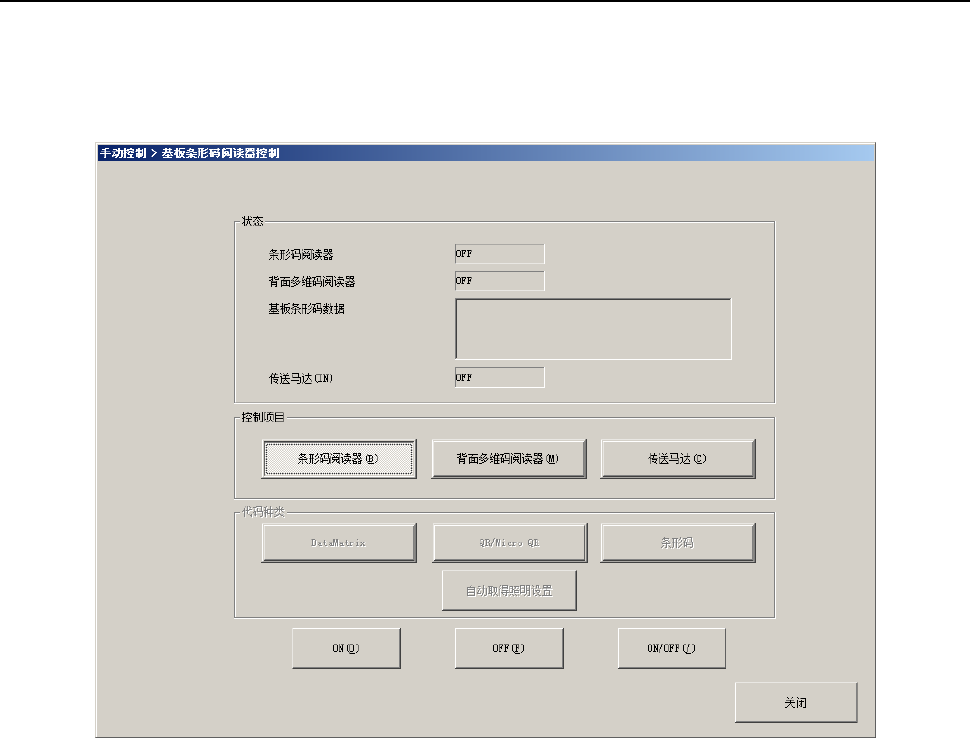

9-6 基板条形码
从下拉菜单中选择[传送系(C)]－[基板条形码阅读器控制(B)]，或命令按钮的[基板条形码阅读器控制]，
会显示基板条形码阅读器控制画面。对象为条形码、背面多维码阅读器。
该功能是，对带条形码的基板通过安装在传送路上的条形码阅读器下面时，或带条形码的基板通过安
装在传送路下面的背面多维码阅读器上面时，可否准确地阅读进行确认。
(1) 状态
显示状态。
[条形码阅读器]
显示条形码阅读器的 ON/OFF 状态。
[背面多维码阅读器]
显示背面多维码阅读器的 ON/OFF 状态。
[基板条形码数据]
显示条形码阅读器或背面多维码阅读器阅读的数据。
[传送马达]
显示传送马达的 ON/OFF 状态。
