第 1 部 基本篇 第 4 章 制作生产程序 4-1 15 （ 4 ）元件类型 QFN 时 基本格式以外的项目，与引脚元件的设置相同。 1) 基本格式 弹出式菜单 / 下拉式列表 基本格式 浏览 显示标准～标记溢出的样本图形。 也可从显示的画面里选择基本格式。 标准 请选择与元件焊盘垫片 （ Land ） 形状一致的图 ( 或接近的图 ) 。 4 角的垫片（ Land ）部分作为 “ 元件引脚图案 ” 不进行识别。 “ 标准 ” 型 4…
第 1 部 基本篇 第 4 章 制作生产程序
4-114
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上

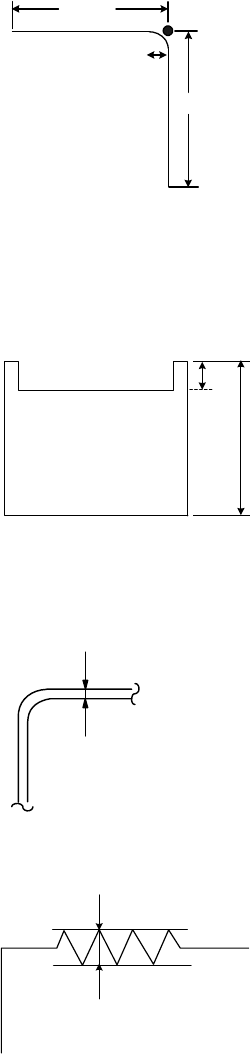

● 识别角时
① 整体形状为正方形或长方形的元件。
② 构成角的夹角R在0.5mm以内的元件。
③ 构成边的直线部分的长度在2mm以上的元件。
④ 构成角的4点位于正方形、长方形顶点位置的元件。
⑤ 元件外形不是凸状的元件。
⑥ 有凹部，且 L1 为 L2 的 10%以内的元件。
⑦ 拍摄时，元件内侧拍得比较暗时，边的部分由0.3mm以上构成的元件。
(拍摄时边内侧为空洞的元件也可)。
⑧ 构成直线部分的边的粗糙程度在 0.1mm 以内的元件。
●识别重心时
①元件的纵横比为 1:2 以上的元件。
②拍摄时，当元件内侧较暗时，边部分由 0.3mm 以上构成的元件。
0.1mm以下
第 1 部 基本篇 第 4 章 制作生产程序
4-115

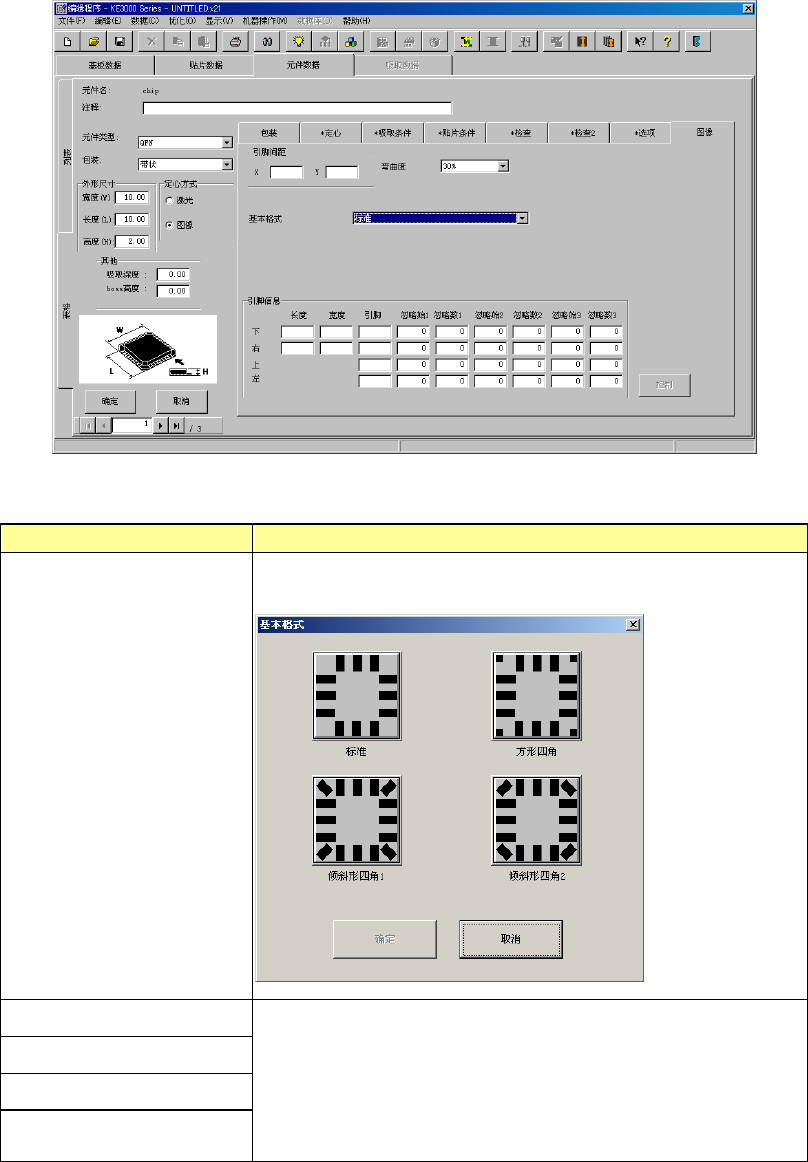

（4）元件类型 QFN 时
基本格式以外的项目，与引脚元件的设置相同。
1)
基本格式
弹出式菜单/下拉式列表 基本格式
浏览
显示标准～标记溢出的样本图形。
也可从显示的画面里选择基本格式。
标准
请选择与元件焊盘垫片（Land）形状一致的图(或接近的图)。
4 角的垫片（Land）部分作为“元件引脚图案”不进行识别。
“标准”型 4 角没有垫片（Land）。
选择“其他型号”时,可根据符合 4 角垫片（Land）形状控制元
件识别。
方形四角
倾斜形四角 1
倾斜形四角 2
第 1 部 基本篇 第 4 章 制作生产程序
4-116

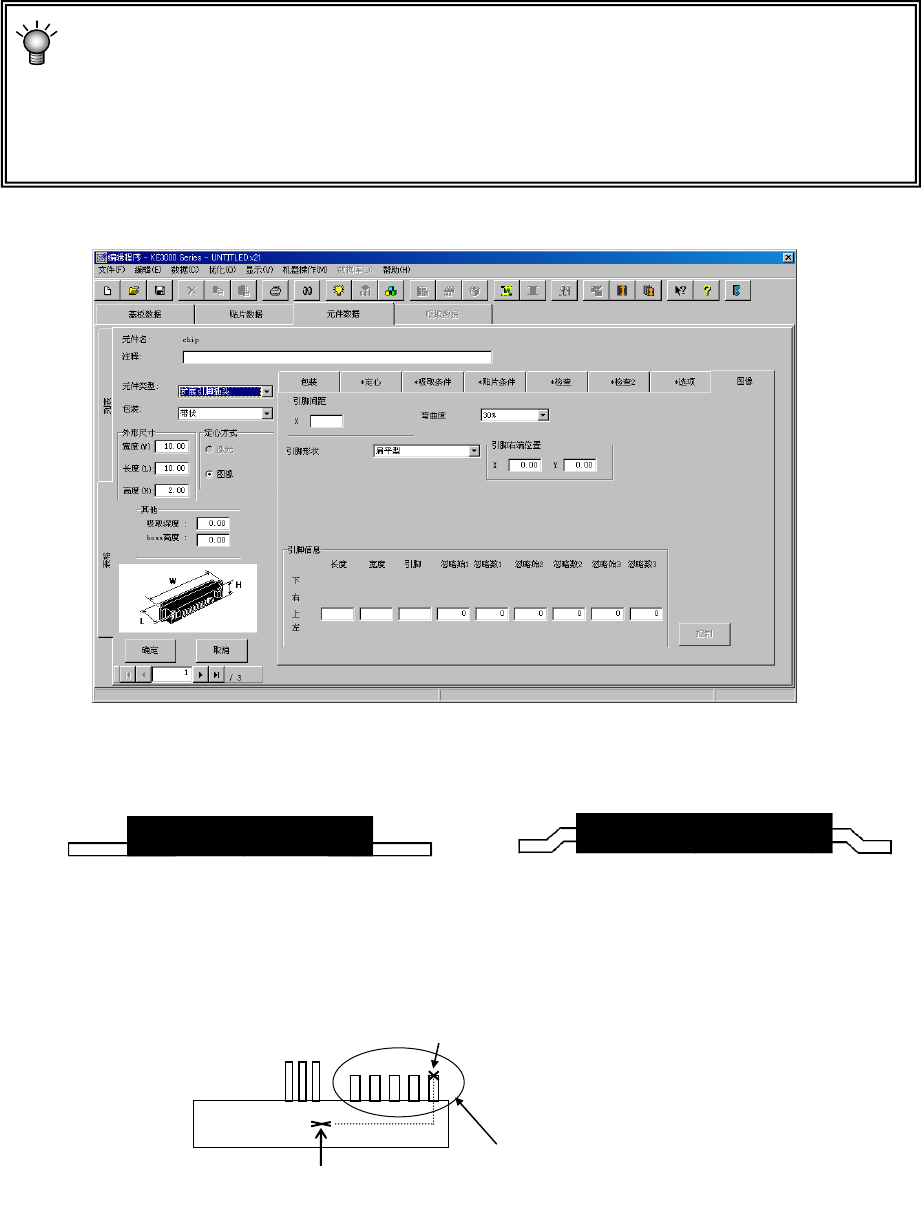

（5）元件类型 扩展引脚连接器时
※扩展引脚连接器：
是指单向引脚连接器元件的扩展版，在同一边上存在不同引脚间距及不同引脚宽度的单向
引脚连接器。此时，通过仅识别某一部分的引脚，即可识别元件。识别方法是指定某个存
在同一间距、同一宽度的引脚区域(1 部分)，仅根据对该部分引脚的识别来进行定位。但，
条件限于在指定识别的引脚间距的 2 倍以内没有其他引脚。
引脚形状、引脚右端位置以外的项目与引脚元件的设置相同。
1) 引脚形状
引脚形状：从扁平形和鸥翼形中选择。
◇扁平型 ◇鸥翼型
2) 右侧引脚位置
输入从元件识别中心位置(VCS 的中心位置)到进行识别的引脚组的右端引脚的顶端中心位置的 X
及 Y 的尺寸。X、Y 的输入范围为-99.00～99.00。
3) 控制
对于进行图像识别时使用的摄像机、照明等进行设置。通常设置为初始值，因此无需变更。
详细设置请参见「4-3-5-2-10 控制」。
元件识别中心位置
引脚右端位置
进行识别引脚的组
