第2部功能详解篇第1 3章选项组件 13-127 13-18-8 操作选项以操作选项的 “ 生产（运行） ” 指定生产时助焊剂涂敷装置的动作时机。项目内容图像识别后运行助焊剂涂敷装置选择在图像识别前还是识别后运行助焊剂涂敷装置。初始设定状态为不打钩（图像识别前运行助焊剂涂敷装置）。

第2部功能详解篇第13章选项组件

13-126

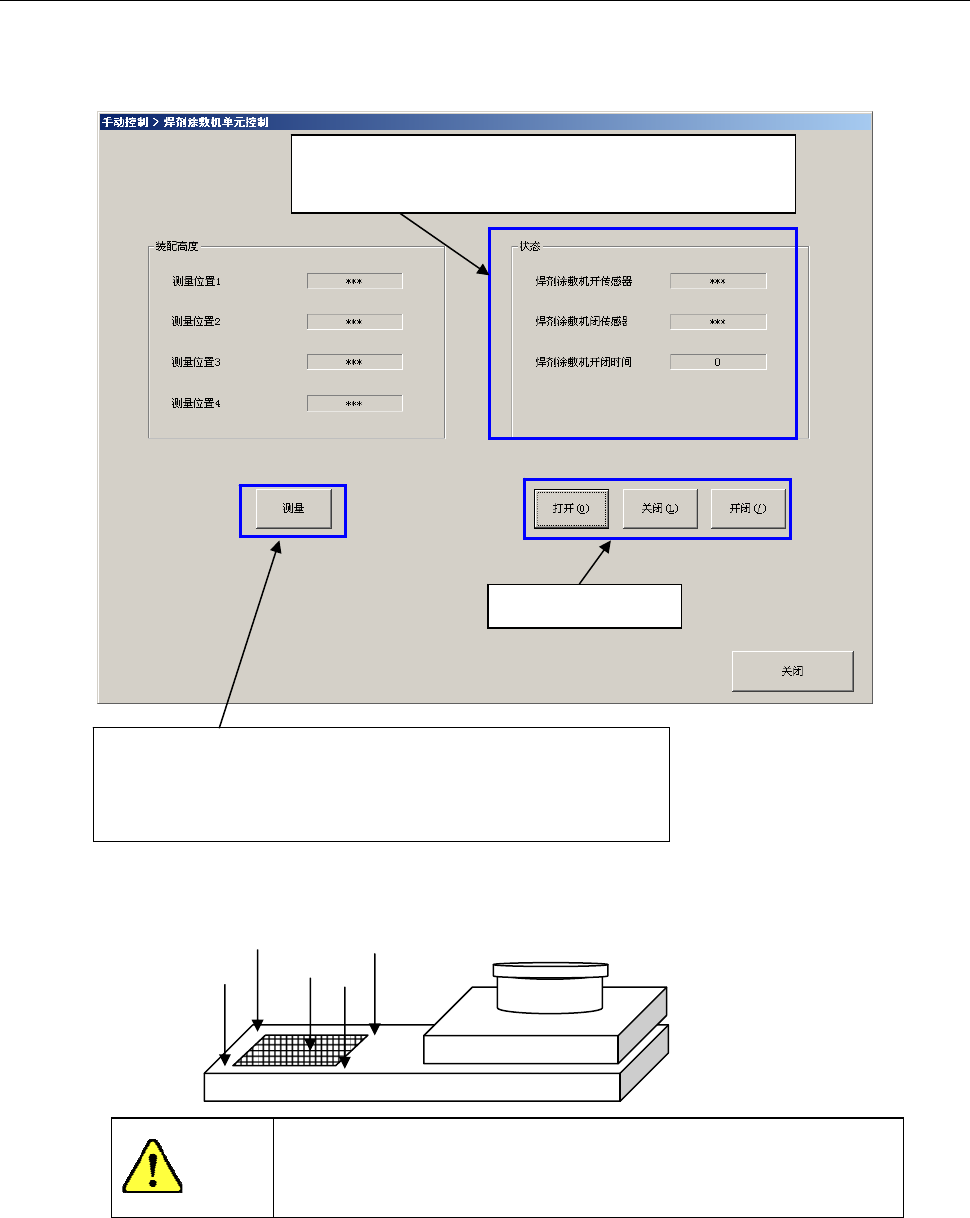

13-18-7 手动控制

能够确认助焊剂槽的装配高度（水平度）和助焊剂涂敷装置的开闭时间。

从手动控制选择「控制」—「其它」—「助焊剂涂敷装置控制」，即显示以下的对话框。

警告

选择「测量」后，轴即移动。

在选择「测量」前务请确认无人在进行设备内部的作业。

显示助焊剂涂敷装置传感器状态以及从助焊剂涂敷

装置开始开闭到被传感器测知的时间。

如选择「测量」，即以 HMS 测量膜槽外侧四个角的高度。

测量结果显示在“装配高度”的各测量位置。

测量值差距出现 0.1mm 以上时，请再次检查装配状态。

进行开闭动作。

<用 HMS 测量高度>

第2部功能详解篇第13章选项组件

13-127

13-18-8 操作选项

以操作选项的“生产（运行）”指定生产时助焊剂涂敷装置的动作时机。

项目内容

图像识别后运行助焊剂涂敷

装置

选择在图像识别前还是识别后运行助焊剂涂敷装置。

初始设定状态为不打钩（图像识别前运行助焊剂涂敷装置）。

第2部功能详解篇第13章选项组件

13-128

13-18-9 编辑程序

以元件数据的“选项”进行助焊剂涂敷装置的动作设定。

只有定心方式已设为图像的元件可以设定。

项目内容

使用对助焊剂涂敷装置动作的使用设定「执行」或「不执行」。

初始设置为「否」。

下死点停留时间设定助焊剂转印时贴装头的 Z 轴下降后的等待时间。

补偿设定元件压入助焊剂涂敷装置上面的程度。

（从行程（mm）/负荷（g）选择。）

补偿=t（槽的深度）＋α

α：由于凸点直径是有偏差

的，所以多设定 0.1mm

左右（α=0.1mm）可使助

焊剂的转印量比较稳定。

Z 轴上升/下降速度设定助焊剂转印时贴装头的 Z 轴上升/下降速度。

（如果被选择的是负荷(g)，则下降速度为 FC 速度。）

转印位置选择助焊剂转印位置 1～4。

选择范围根据机器总体设置中设定的槽的类型而不同。

 1槽型：转印位置固定为 1

 2槽型：转印位置可从 1、2 中选择

 4槽型：转印位置可从 1、2、3、4 中选择
