ｃ) 倾斜示教
执行示教，以便对元件姿势的倾斜进行校正。
① 图像移动 (分割识别时)
校正倾斜时使用的元件位置会向显示的图像位置移动。
不实施分割识别时，会显示元件整体，因此无需进行图像移动。
② 指定左上、右上球的位置 (设定球、land 时)
检测出元件左上的球及右上的球，校正这 2 个球的倾斜。
③ 图像识别设定(设定引脚、外形时)

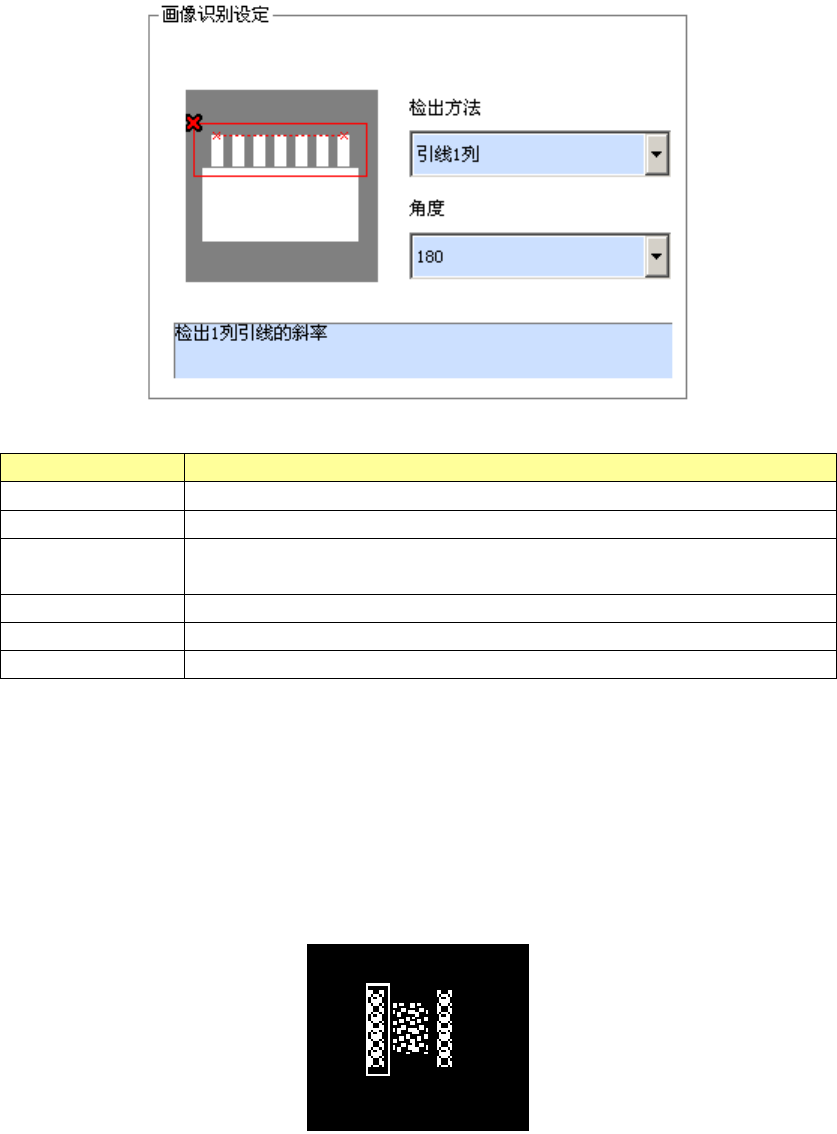

对元件一部分进行自动检测，校正倾斜。此时，要设置检出方法及检测角度。
图像移动
第 1 部 基本篇 第 4 章 制作生产程序
4-293
检出方法 说明
1 边 自动检测元件的边的倾斜，进行校正
引脚 1 列 自动检测引脚列的倾斜，进行校正
引脚 2 列 从 2 个引脚列自动检测各中点，结合 2 点直线校正倾斜，使之平行
引脚 2 本 自动检测 2 个引脚前端坐标，结合 2 点直线校正倾斜，使之平行
2 角 自动检测 2 个角，结合 2 个角校正倾斜，使之平行
任意 2 点 校正倾斜，使用户指定的任意 2 点平行
④ 分割图像摄像 (分割识别时)
分割识别时，校正元件倾斜后，要对分割图像进行摄像。
之后，对摄像的图像进行合成，作为一个图像叠加显示。
ｄ) 排除区域设置(BGA 元件)
如果电极以外有明亮的部分时，要指定排除区域。要指定排除区域时，需按追加按钮。
在 VCS 监视器上显示与元件外形相当的窗口框，指定排除区域（电极以外的明亮部分）。
按示教结束按钮，即结束排除区域的指定。
排除区域也可以是 0 个。
ｅ) 元件中心示教(通用图像元件)
① 设置球、land 时
将光标指定到元件的中心。元件的中心，可通过图像识别或手动进行指定。
元件中心的指定方法，根据元件中心设置(图像识别、手动)及光标形式(十字、窗口)的组合而不同。
图像识别 手动
十字
指定元件的左上及右下的球，取得各球的中心位
置。将各球的中心位置的中间点作为元件的中心。
直接指定元件中心。
窗口
从设置的窗口框里的球的配置取得元件的中心。 将设置的窗口框的中心作为元
件的中心。
第 1 部 基本篇 第 4 章 制作生产程序
4-294
② 引脚、外形设置时
对元件一部分进行自动检测，校正倾斜。这时，要设置检出方法及检测角度。
检出方法 说明
外接中心 对元件从外侧进行扫描，自动检测出明亮部分的外接中心
引脚列中心 自动检测出引脚列的中心
引脚 2 列中心
自动检测出 2 个引脚列的各自中点，将该 2 处的中点的中央作为元件
的中心
2 角 自动检测出 2 个角，将 2 个角的中点作为元件的中心
任意 1 点 用户直接指定元件的中心
任意 2 点 将用户指定的任意 2 点的中央作为元件的中心
f) 球区域设置(通用图像元件(球、land))
显示与元件外形相当的窗口光标。
对窗口示教，仅使同一直径的电极包含在窗口内部。
按追加按钮时，即显示与元件外形相当的窗口光标，进行区域设置。
按示教结束按钮时，即结束区域的追加。
必须要至少设置 1 个球区域。
