第2部 功能详解篇 第13章 选项组件
13-43
13-11 手持操作盘（HOD）
13-11-1 概要
HOD是「Handheld Operating DevIce」的简称，主要用于示教时直接操作各轴。
通过本装置无需触摸贴片机主机的液晶屏即可进行示教等操作。
13-11-1-1 装置
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
·HOD 键一览表
键名 功 能
HMS
·通过高度传感器来获得吸取高度。
(如选中,LED 将点亮。)
HEAD
·用 Head 进行示教时使用。
(如选中,LED 将点亮。)
CAMERA
·用 OCC 进行示教时使用。
(如选中,LED 将点亮。)
VACUUM
·示教真空压力时使用。
(如选中,LED 将点亮。)
(接下页)
-X+Y +Z+Y +X+Y
-
-X +
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
紧急停止
LCD（液晶屏）
装置选择键
移动键
功能键
No．键
装置名称键
第2部 功能详解篇 第13章 选项组件
13-44
键名 功 能
F1
·选择其他移动位置，或指定示教点数等。
F2
F3
F4
No
·选择轴时，上下按钮，选择所需要的轴号。
选择液晶屏上显示的轴号。
DEV．NAME
·选择装置时, 上下按钮，选择所需要的装置编号。
指定显示于液晶屏上的装置编号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于按箭头方向移动光标。
--X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 θ 轴时> 用于向任意角度移动 θ 轴。
FAST 用于高速移动轴时。 (如选中,LED 将被点亮。)
++X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 θ 轴时> 用于向任意角度移动 θ 轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示在监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至上一个数据。
PAUSE ·用于暂停贴片跟踪。
CANCEL ·用于取消示教时输入的数据。
NEXT ·用于移动至下一个数据。
ENTER ·用于确定示教时输入的数据。
注意
HOD 单元背面贴有磁铁，如果使软盘等靠近，有可能造成数据丢失。
第2部 功能详解篇 第13章 选项组件
13-45

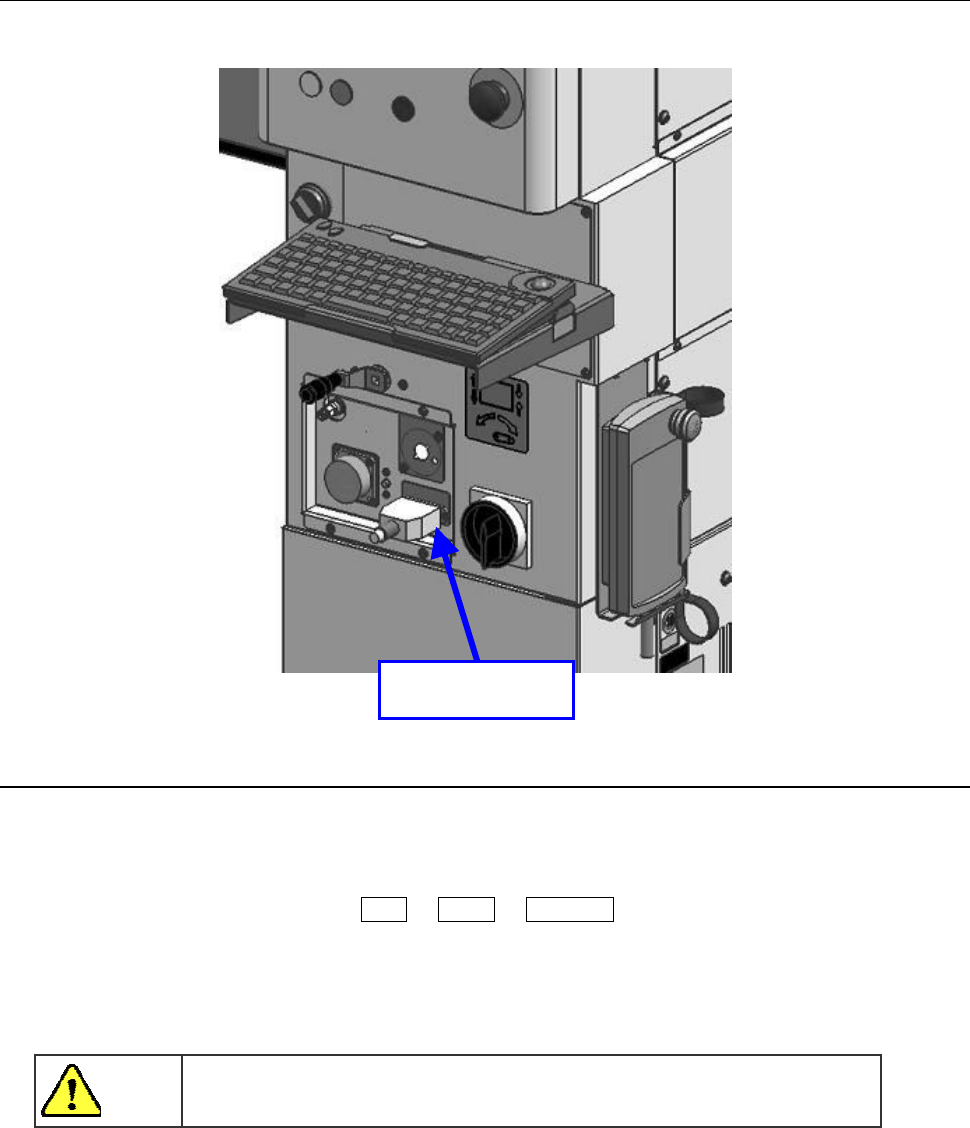

13-11-1-2 连接
HOD 可在前侧连接一台。
13-11-2 示教的操作方法
进行示教，有 2 种方法。
(1) 通过按功能栏的[示教]按钮，启动示教画面的方法
使用触摸屏进行示教操作。
(2) 通过按 HOD 的装置选择键(
HMS 、HEAD 、CAMERA)，启动示教画面的方法
使用 HOD 进行示教操作。
关于示教，以及(1)的从功能栏[示教]按钮进行示教，请参见「4-5-2 示教」。
这里对(2)的使用 HOD 示教的操作方法的相关内容进行说明。
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
HOD插口部位
