第 1 部 基本篇 第 4 章 制作生产程序
4-255

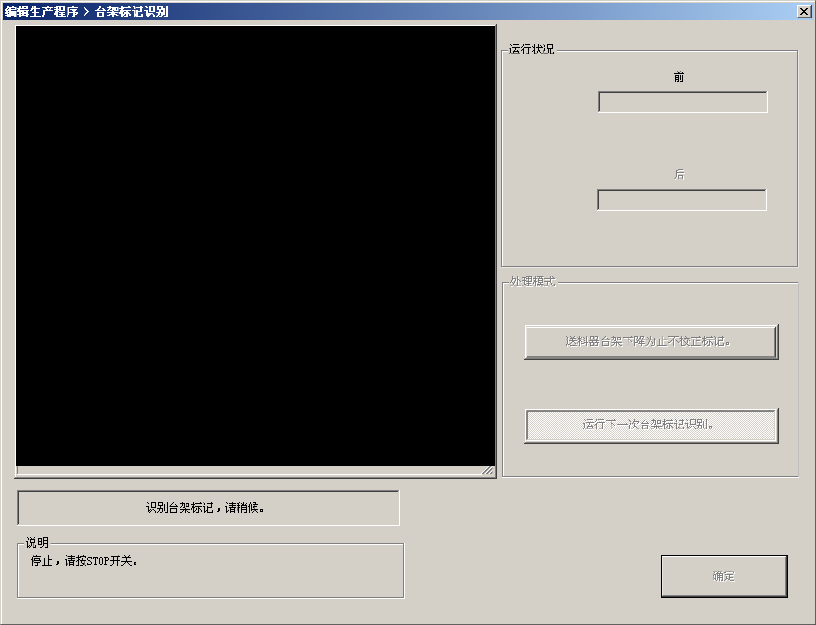

在执行过程中，显示如下的画面。
在左上部显示 OCC 拍摄的画面。
供料器台架标记识别过程中，因某种原因需要停止时，请按下<STOP>开关。
运行停止后，即使在前后连续识别中，也会即刻终止处理，返回到开始画面。
1) 运行状况
●前、后
显示指定的站点中当前运行点的动作状况。
第 1 部 基本篇 第 4 章 制作生产程序
4-256
2) 说明、动作模式
当识别台架标记失败，画面的[说明]栏显示提示信息时，可以选择[处理模式]的项目。
发生错误时，识别结果不会被记忆。
请选择在以后什么时间识别标记。
a) 供料器台架下降为止不校正标记（使用默认的位置）
将默认值适用于发生识别错误的台架的坐标，视为完成识别。
b) 进行下一次台架标记识别
将发生识别错误的台架作为未识别处理。因此，不能校正台架标记。
下一次需要校正台架标记时，必须再次进行识别操作。
◇选择后，请按下[确定]按钮，结束识别操作。
在进行前后连续识别时，若有未识别的台架，识别操作会继续进行。
第 1 部 基本篇 第 4 章 制作生产程序
4-257
4-5-4-7 跟踪
4-5-4-7-1 贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进
行修正。
(1) 设置条件
从菜单栏中选择「机器操作」/「跟踪」/「贴片位置」后，显示如下画面。
1) 输送方式
a)自动输送
以一定的间隔，依次用摄像机捕获贴片位置。按以下的「自动输送间隔」设定的时间停止，
经过该设定的时间后移动到下一点。
●自动输送间隔：调整停止间隔。可设定的范围为0.1秒（100ms）～20秒。
b)手动输送
在毎一点贴片位置停止。保持停止状态，直至用户操作。
在贴片位置摄像机跟踪画面中，按下[Previous]按钮时返回到前一个贴片点，按下
[Next]按钮或<START>开关时，则会移动到下一个贴片点。
2)跟踪范围
选择执行跟踪的电路号及贴片点。
输入跟踪范围是从贴片数据的第几点到第几点。默认为跟踪所有贴片点。
所有跟踪条件设置完毕，准备完成后，按下<START>开关或[执行]按钮。
按下[取消]按钮时，会返回原来的画面。
