第 1 部 基本篇 第 4 章 制作生产程序
4-204
4-5-3 环境设置
设置编辑程序的环境。

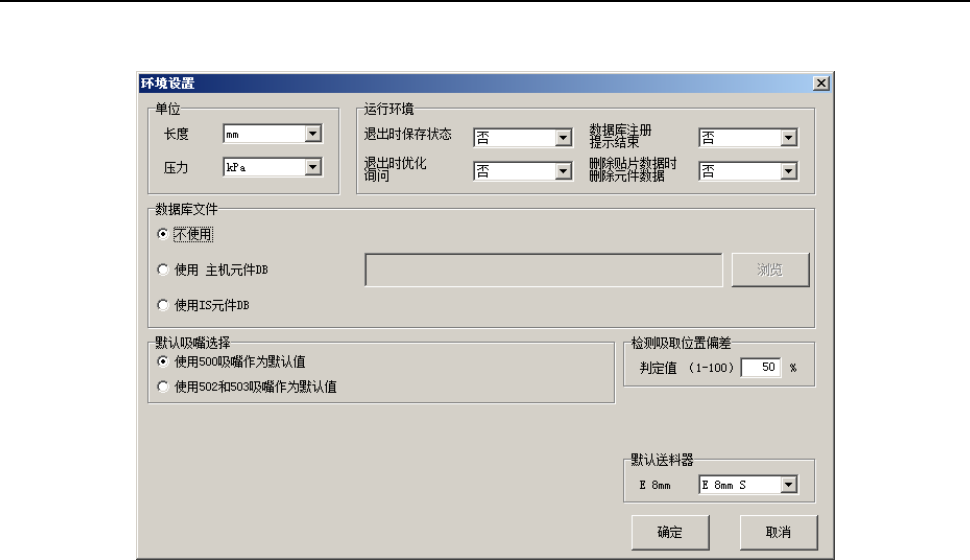

从菜单栏中选择「文件」/「环境设置」，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、Level(大气压)中选择。
(2) 运行环境
1)退出时保存状态
选择是否保存退出编辑程序时的状态，在下次启动时重新显示。
●是：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示/不显示
2.读入文件名
3.窗口尺寸
退出编辑程序后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●否：重启进入编辑程序时，显示新建文件名画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-205
2)退出时优化询问
对退出编辑程序时是否询问优化进行选择。
●是：在未优化的状态下退出程序时显示询问是否进行优化。
●否：不显示询问。
3)数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●是：元件数据注册到数据库完成后，通知注册已完成。
●否：不通知。
4)删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是 ：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否 ：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示：询问是否删除。
(3) 数据库文件
选择要使用的数据库类型。但不能使用的数据库不能选择。
数据库是指注册元件数据的文件。(详细内容请参见 第5章 数据库)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、使用多个数据库，但需根据程序指定使用的数据库。
●使用贴片机主机的元件 DB（数据库）时
＜设置方法＞
①选择“主机元件 DB”。

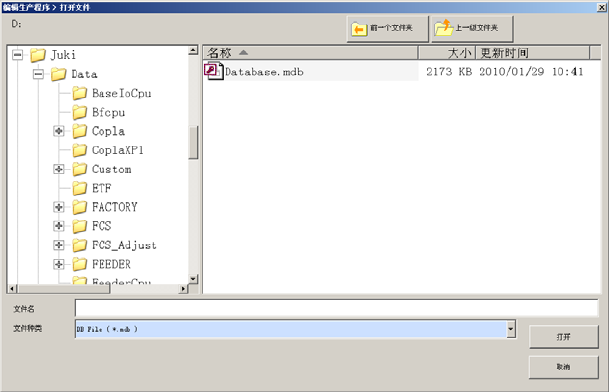

②单击「浏览」，在“打开文件”画面中选择数据库文件。
●使用 IS 元件数据库时
选择“IS 元件 DB”。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。
第 1 部 基本篇 第 4 章 制作生产程序
4-206
(4) 默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，“元件数据”里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果「元件数据」中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5) 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章『4-3-5-2-6 检查』检测吸取位置偏差一节
的说明。
(6) 默认供料器
当吸取数据为 8mm 电动式带式供料器时，供料器类型的初始设置可从"E 8mm S” (单)和"E 8mm D
“(双)中选择。默认选择为 E"8mm S”。
