第2部 功能详解篇 第13章 选项组件
13-115
<助焊剂涂敷盘安装状态的确认>
装上助焊剂涂敷盘和助焊剂容器后，请检查助焊剂涂敷盘上面的水平度。

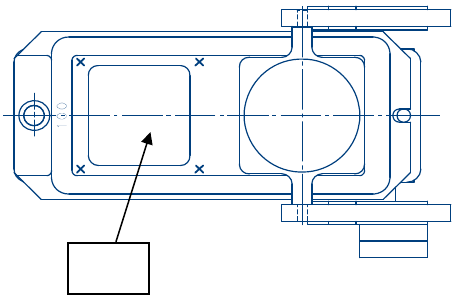

通过「手动控制」的「助焊剂涂敷装置控制」，使用 HMS 自动测量膜槽周围的 4 个部位（图中的
×记号位置）的高度，如果测定值出现 0.1mm 以上的误差，请再次检查安装状态。
（参照 13-18-7 手动控制）
膜槽
第2部 功能详解篇 第13章 选项组件
13-116
13-18-4 助焊剂涂敷装置的组装位置
KE-3010A/KE-3020VA/KE-3020VRA，可在「VCS 旁」及「后侧台架」2 处设置助焊剂涂敷装置。
(KE-3010AC 不能设置。)
名称定义，「VCS 旁」为助焊剂涂敷装置 2、「后侧台架」为助焊剂涂敷装置 3。
助焊剂涂敷装置 2 设置在 MTC 滑梭拉出的位置上，所以设置了助焊剂涂敷装置 2 时不能使用 MTC。
助焊剂涂敷装置 3 设置在后侧台架上，所以设置了助焊剂涂敷装置 3 时不能使用 MTS。
此外，在不间断生产模式时，在后侧台架进行准备工作的更换作业时，也不能使用助焊剂涂敷装置 3，
所以在使用助焊剂涂敷装置时也不能实行不间断生产。
助焊剂涂敷装置 2 与助焊剂涂敷装置 3 也不能同时使用。
助焊剂涂敷装置 2
助焊剂涂敷装置 3
前侧台架
后侧台架
第2部 功能详解篇 第13章 选项组件
13-117
13-18-5 可移动范围
13-18-5-1 助焊剂涂敷装置 2
助焊剂涂敷装置 2 有下列几种槽的类型。
①
②
③④
①
②
①
1 个槽型 2个槽型 4个槽型
上述不同的槽的类型中，有的规格的贴片机的单元无法移动到助焊剂涂敷装置转印位置上。
单元 无法移动的位置
左 OCC 助焊剂涂敷装置 2 本身
L1
助焊剂涂敷装置 2 本身
L2
2 个槽型的②
4 个槽型的②、④
