第 1 部 基 本篇 第 3 章 维护 3-29 1 ） 左右各 1 根螺旋轴 请在①处全面涂上润滑油 1) 导轴 左侧 3 根，右侧 3 根，共 6 根 请在①处全面涂上润滑油 １）线性导轨 左右各 2 根，共 4 根 ①请全面地涂抹润滑油。 注油项目 3-4-3 传送螺旋轴（轴） 实施频度 ：每月 使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N 注油项目 3-4-4 传送导轴 实施频度 ：每月 使用工具 ：毛刷 使用润滑油 …
第 1 部 基本篇 第 3 章 维护
3-28

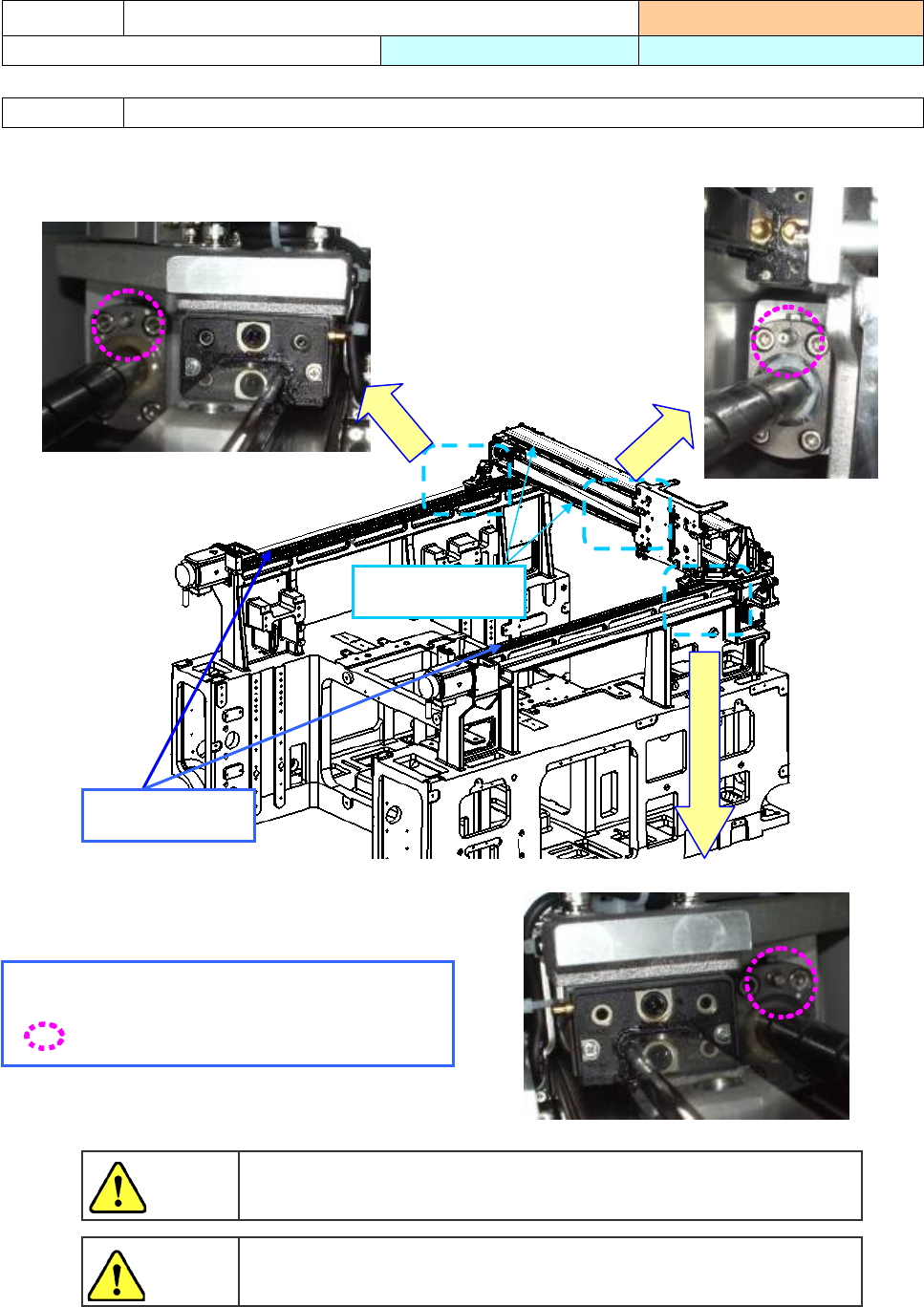

2) 用黄油枪，从 XY 轴滚珠丝杠的黄油注油孔注入润滑油。
<M、L、L-Wide 基板规格>
注油项目
3-4-2 XY 轴滚珠丝杠
实施频度 ：每 2 个月
使用工具 ：手持油泵
使用润滑油 ：NSL 润滑油
注油处 XY 轴滚珠丝杠（黄油注油孔）
LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注意
为防止突然起动造成事故，请切断电源后进行维护作业。
危
险
※注油位置
圆圈部位滚珠丝杠 注油孔
Y 轴滚珠丝杠
Ｘ轴滚珠丝杠
第 1 部 基本篇 第 3 章 维护
3-29

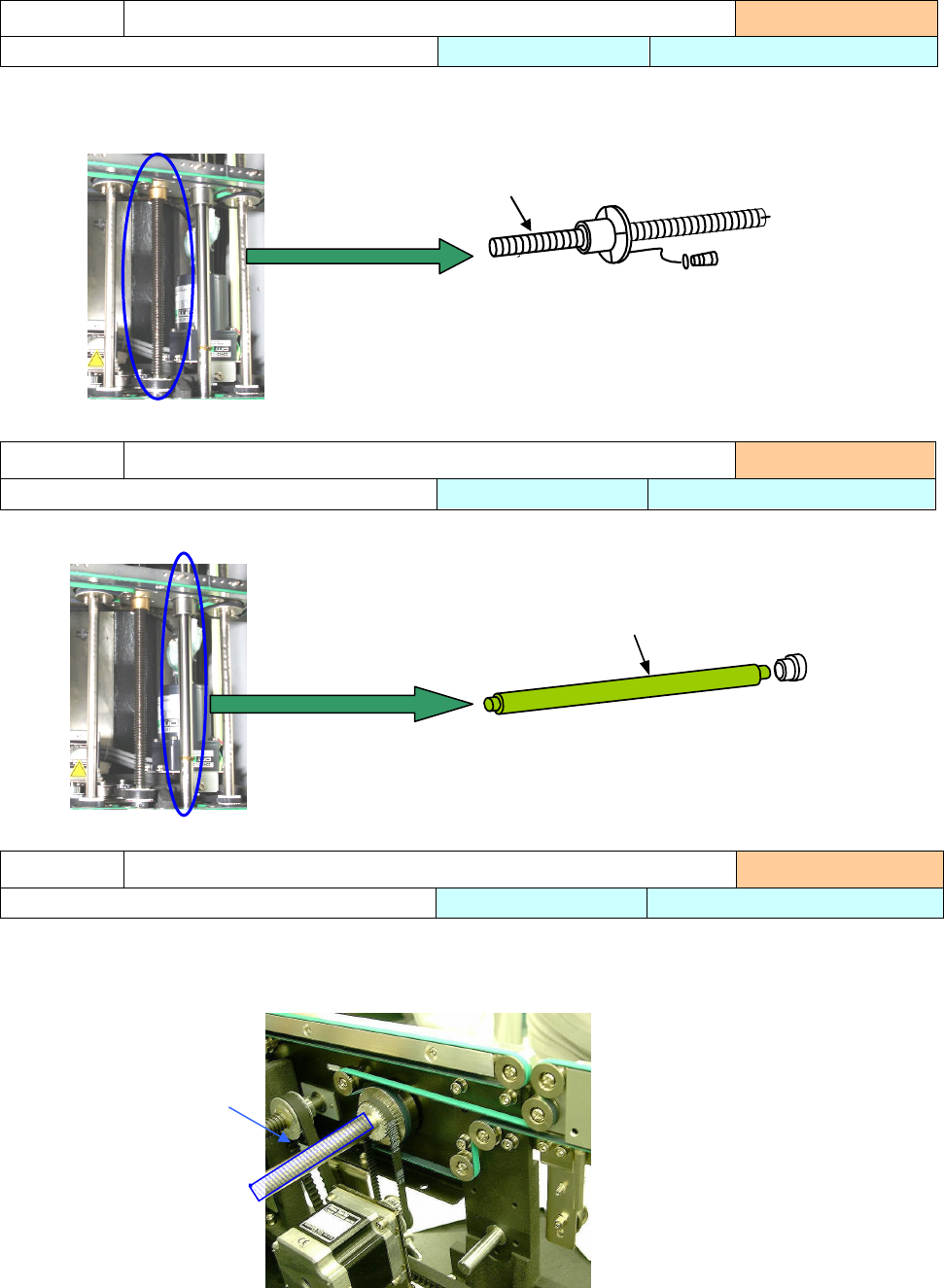

1） 左右各 1 根螺旋轴
请在①处全面涂上润滑油
1) 导轴 左侧 3 根，右侧 3 根，共 6 根
请在①处全面涂上润滑油
１）线性导轨 左右各 2 根，共 4 根
①请全面地涂抹润滑油。
注油项目
3-4-3 传送螺旋轴（轴）
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
注油项目
3-4-4 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
注油项目
3-4-5 线性导轨
实施频度 ：每月
使用工具 ：毛刷 使用润滑油：6459 润滑油 N
*
①
①
①
第 1 部 基本篇 第 3 章 维护
3-30

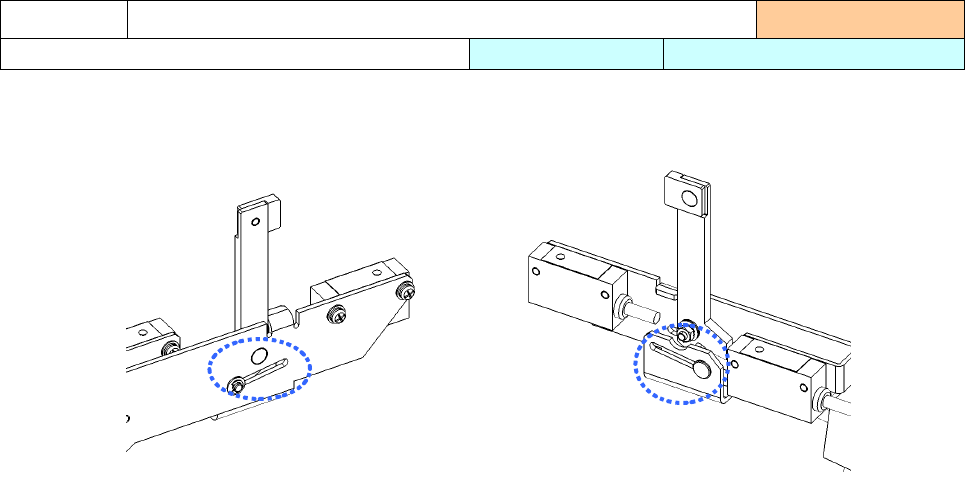

１）请在滑动沟槽部（导向部分）涂上润滑油。
<M、L、L-Wide 基板规格>
注油项目
3-4-6 基板挡块部
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
