8-2 机器设置的启动与退出
8-2-1 启动机器设置

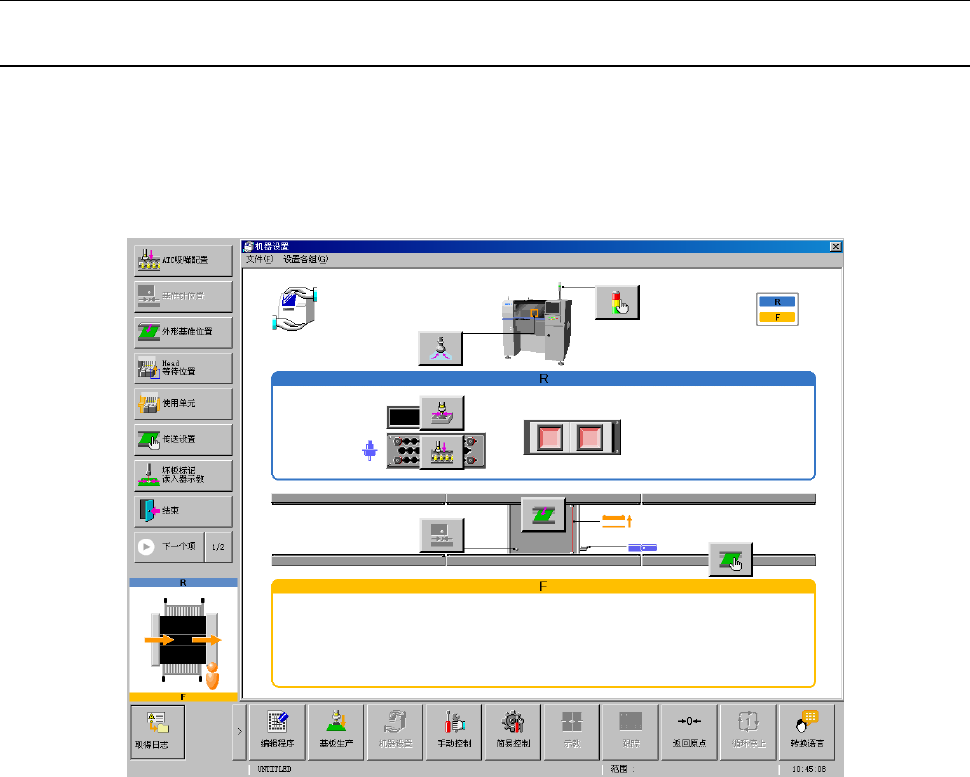

从菜单栏中选择「设置」-「机器设置」，或直接从画面下侧的功能栏中选择「机器设置」后，可显
示下图所示的机器设置初始画面。
机器设置的初始画面，左侧显示工具栏，右侧显示构成图。在工具栏里，注册有设置组常用的功
能，按下按钮即可调出各项菜单对应的功能。
初始画面是按构成图显示，按下画面上配置的按钮，即可启动图所对应的设置画面。
按下构成图中的各按键后，可显示相应的各单元设置画面。同时画面还可显示ATC滑动板，外形
基准气缸，支撑台，传送挡销的状态。
第2部 功能详解篇 第8章 机器设置
8-4

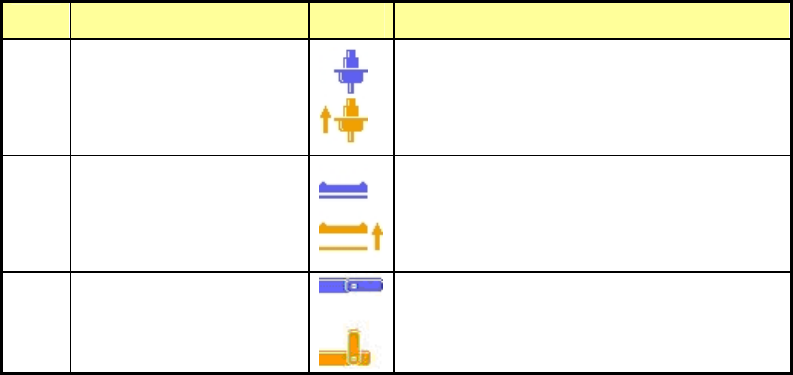

以下对构成图中显示的传感器的状态进行说明。
No. 显示项目 显示图 显示内容
1
ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2
支撑台
支撑台 OFF。
支撑台 ON。
3
挡销
挡销 OFF。
挡销 ON。
第2部 功能详解篇 第8章 机器设置
8-5
（1） 设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。
以下对构成图中的按钮进行说明。
No. 显示项目 显示按钮 显示内容
1
信号灯
显示信号灯设置画面。
2
无吸嘴真空值
显示无吸嘴真空值画面。
3
元件废弃位置
显示元件废弃位置画面。
4
ATC 吸嘴配置
启动 ATC 吸嘴配置画面。
5
外形基准位置
显示外形基准位置画面。
6
基准针位置
显示基准针位置画面。
7
设置传送
显示传送设置画面。
8
IC 回收带
显示 IC 回收带位置画面。
9
DTS（使用单元）
显示使用单元对话框。
在 MTC/MTS 使用单元页中进行 DTS 的设
置。
10 MTS
显示 MTS 安装位置偏移量对话框。
11 MTC
显示 MTC 滑梭吸取位置对话框。
