第2部 功能详解篇 第1 3章 选项 组件 13-201 (2) 停止生产时 因用户要求暂停等停止生产时， 可以在对从 MDS 先排出的元件及向滑梭供应结束的元件进行贴 片后，中断生产。 在暂停画面按下 STOP 开关， 显示“停止生产”信息， 若选择 「确定」 时， 则显示转移至无 MDS 元件要求的生产模式的确认信息对话框。 1） 选择「是」时 返回生产暂停画面。 在此状态下重新开始生产，则 MDS 处无新元件要求，实施吸取、贴片动…
第2部 功能详解篇 第13章 选项组件
13-200
元件用尽暂停时，按下元件数设置画面的「全供应」或「供应设备」按钮，可以允许补充 MDS 元件。
按下「确定」补充元件。
移动至 MDS 的栈式存储器设置画面。（MDS 的锁定也予以解除）
MDS 元件补充结束后，按下 MDS 的栈式存储器画面中的「设置」或「返回」按钮，返回生产画面。
有关操作，请参考 MDS 附带的『DF01 操作说明书』。
请按下元件数设置对话框确定按钮进行关闭，重新开始生产。
第2部 功能详解篇 第13章 选项组件
13-201
(2) 停止生产时
因用户要求暂停等停止生产时，可以在对从 MDS 先排出的元件及向滑梭供应结束的元件进行贴
片后，中断生产。

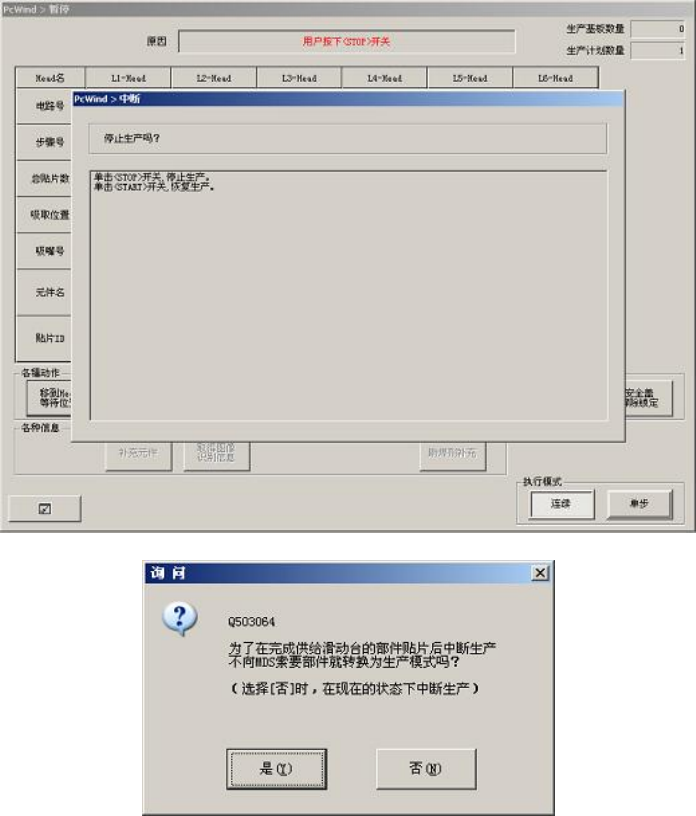

在暂停画面按下 STOP 开关，显示“停止生产”信息，若选择「确定」时，则显示转移至无 MDS
元件要求的生产模式的确认信息对话框。
1） 选择「是」时
返回生产暂停画面。
在此状态下重新开始生产，则 MDS 处无新元件要求，实施吸取、贴片动作。
在 MDS 侧，若无供应状态的元件，则自动停止生产。
2） 选择「否」时
无论 MDS 的元件供给状态如何，均停止生产。
※在停止生产后，将破坏滑梭中残留的元件，但在反转装置中有可能会残留有元件，请予以去
除。
第 2 部 功能详解篇 第 14 章 程序补充
第14章 程序补充

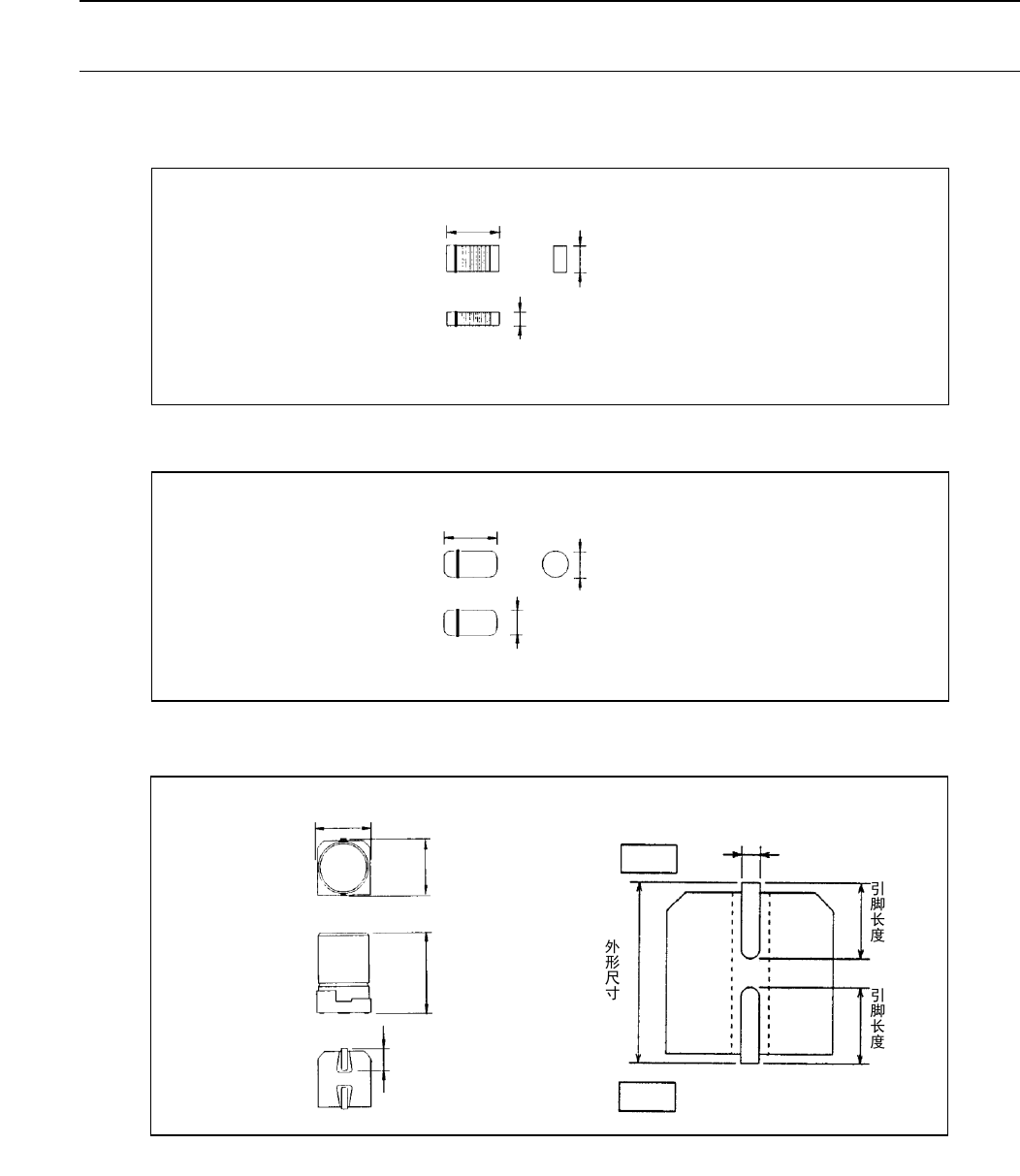

14-1 元件尺寸图例
方形芯片·方形芯片（LED）
圆筒形芯片（Melf）
铝电解电容
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
引脚长度
引脚宽度
＋侧
－侧
＋
14-1
