第2部 功能详解篇 第1 3章 选项 组件 13-10 ※安装 ETF 时的注意事项 （ 1 ） ETF8mm ～ 24mm 可安装 2 个。 ETF32mm ～ 56mm 可安装 2 个。 安装位置如下图所示。 ETF 用料带安装台上面图 （ 2 ）检查锁紧杆的锁紧 安装时，请确认锁紧杆向上（锁紧时） 。 卸下 ETF 时，请确认锁紧杆向下（解除锁紧时） 。 解除锁紧时 锁 紧 时 ETF 安装方向 ETF8mm ～ ETF24mm …
第2部 功能详解篇 第13章 选项组件
13-9
（3） 使用 ETF 用带卷安装台安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。这时，请确认灯已点亮。
3) 请将 ETF 安装到 ETF 工作基座上。
4) 请从 ETF 电源钩取下外部准备用连接器插头插到 ETF 的插口上。
5) 请将带卷放置到带卷架上，将料带安装到 ETF 上。
（向ETF 安装料带的方法，请参见 ETF 使用说明书。）
ETF 安装部位内侧放大图
ETF 用料带安装台整体图
将 ETF 安装到 ETF 用安装台的图 插头连接放大图
ETF 电
源钩
灯
带卷架
ETF 工作基座（ETF
安装部位）
电源开关
外部准备
用插口
插头
第2部 功能详解篇 第13章 选项组件
13-10

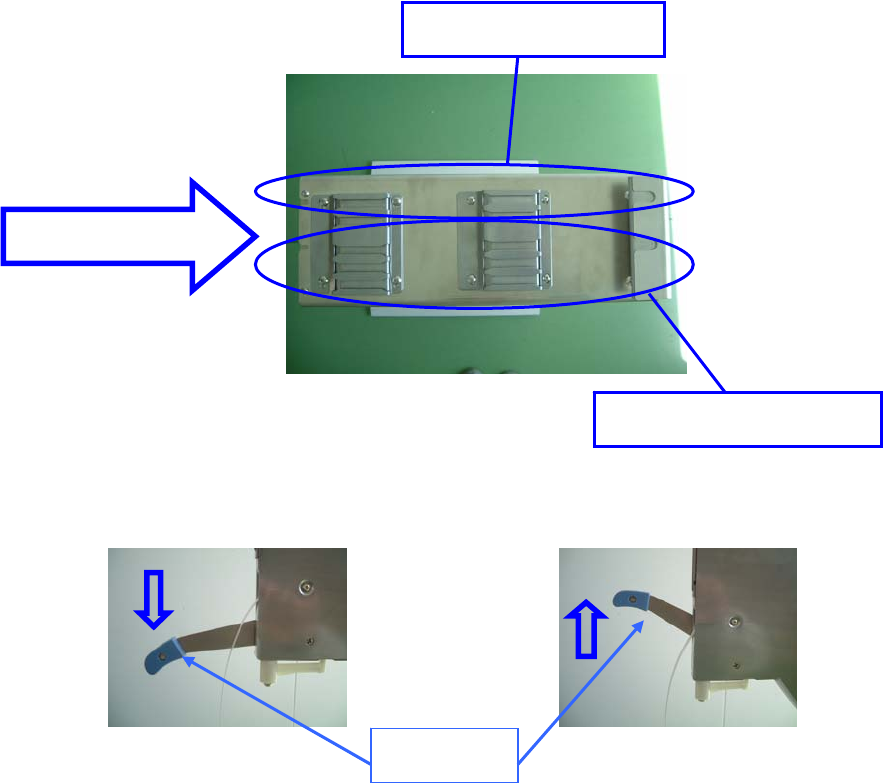

※安装 ETF 时的注意事项
（1） ETF8mm～24mm 可安装 2 个。
ETF32mm～56mm 可安装 2 个。
安装位置如下图所示。
ETF 用料带安装台上面图
（2）检查锁紧杆的锁紧
安装时，请确认锁紧杆向上（锁紧时）。
卸下 ETF 时，请确认锁紧杆向下（解除锁紧时）。
解除锁紧时 锁紧时
ETF 安装方向
ETF8mm～ETF24mm
ETF8mm～ETF56mm
锁紧杆
第2部 功能详解篇 第13章 选项组件
13-11
13-2-2 电动式管式供料器（SF* EB）
(1) 安装步骤
1) 把连在「管式供料器①（亦称电动式杆式送料器，下同）」底部的「滑动轨道②」插进「导轨③」
之间。
2) 按住「插拔用 把手④」，使其滑动，顶住「固定块⑤」进行安装。
在顶住的位置上将「解锁把⑥」向上提，固定供料器。
·返回原点过程中，请注意不要上下扳动解锁把。
·将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。
⑤
固定
解除
⑥
①
②
③
④
注意
