第 1 部 基本篇 第 4 章 制作生产程序
4-46
3) 制作标记数据
选择区域标记选项卡，打开区域标记编辑画面。
在贴片数据的列表画面上，按下[F9]键，或从弹出菜单中选择「编辑」「浏览」，也可打开该
画面。
此外，把光标放在贴片数据列表画面的标记栏上，双击后，也可打开只读模式。
在标记组列表里，会显示已注册组的列表。
从中选择要使用的组。
在注册标记时，将光标移动到未输入行，输入标记的X坐标、Y坐标后，通过标记示教，或从标
记数据进行复制来获得标记数据，完成标记制作。
区域标记编辑画面可通过以下方法打开。按照各显示模式，有不同的处理内容。
动作 画面的模式
选择标记弹出菜单的「编辑」时 编辑、选择模式
选择标记弹出菜单的「浏览」 选择模式
点击区域标记选项卡时 编辑模式
按 F9 键时 编辑模式
单元格有标记时双击时 选择模式
画面的模式 处理内容
选择模式 注册贴片数据要使用的标记数据。
列表上的光标按行显示选择状态。
「确定」按钮显示浅色。
编辑模式
､
可进行输入的标记坐标 标记示教数据的注册。
「选择」按钮不显示。
编辑、选择模式 可同时选择和编辑。

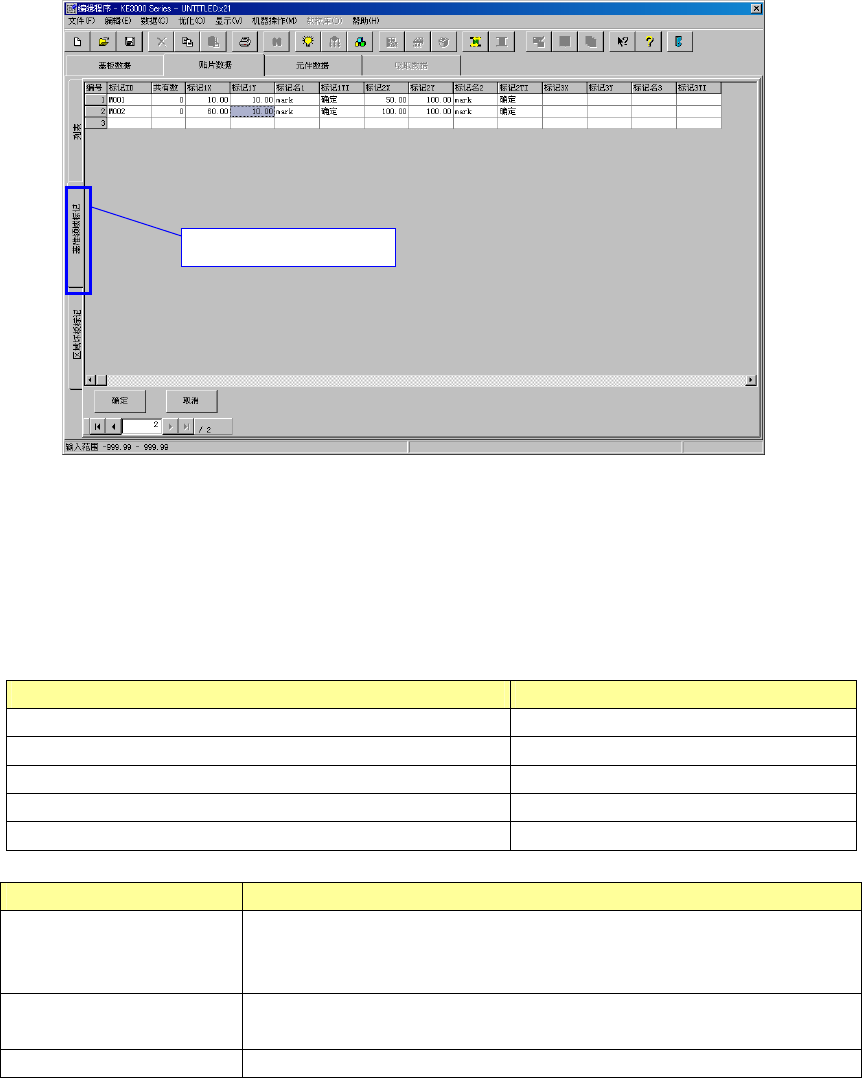

基准领域标记选项卡
第 1 部 基本篇 第 4 章 制作生产程序
4-47
「画面显示内容」
·标记 ID ： 输入标记 ID。最多可输入 8 个半角文字。
省略时将自动分配。
·共有数 ： 显示当打开区域标记画面时的，参照标记群组的贴片数据点数。
但不能编辑。
·标记 1(2，3)X ： 输入标记的 X 坐标。
·标记 1(2，3)Y ： 输入标记的 Y 坐标。
·标记名 ： 输入标记的名称。
·标记 1(2，3)TI ： 显示标记的图像数据获得情况。
当光标在该字段时，可进行示教或图像拷贝。
上述项目，如果是通过「浏览」打开时，不能编辑。「浏览」打开时，会按行选择模式显示。
「操作按钮」
·选择 ： 选择列表中焦点所在的标记群组(设置为贴片数据)后，返回贴片列表画面。
·确定 ： 保存已编辑的数据，返回贴片列表画面。此时标记群组不被选择。
·取消 ： 忽略编辑内容，返回贴片列表画面。
当点击选项卡或按F9键，区域标记画面消失时，将不进行与贴片数据的链接设置，并返回贴
片列表画面。
由于设置的区域标记比 BOC 标记更靠近贴片元件，通过使用区域标记，可
提高贴片精度。但在进行标记识别时较花时间，生产节拍会变慢。
注意
当有标记的 CAD 数据(设计值)时，请绝对不要进行示教。否则贴片会有
偏差。
使用区域标记的元件的贴片坐标与 BOC 标记无关。
此时的 BOC 标记成为寻找
区域标记的基准坐标。
因此，当发生贴片偏移时，请直接校正并调整
区域标记或贴片坐标(X、
Y)。
第 1 部 基本篇 第 4 章 制作生产程序
4-48
(8) 区域 BM（区域坏板标记）
对贴片时是否跳过区域坏板标记进行设置。
默认设置为[No](不使用)
｡
在画面上显示「No」或设置的标记 ID。(最多 8 个半角字符)
区域坏板标记，可以用 1 组标记数据管理多个贴片数据(贴片点)。
（1 组 1 个的标记）
1)显示内容（选项）
可选择的项目
「No」 ：不使用
标记 ID ：使用
2)变更选项
要变更使用／不使用的状态时，在要变更贴片数据的“区域坏板标记”输入字段里点击鼠标右键，
从弹出菜单中进行选择输入。
No 设置为不使用。
编辑 打开基准领域标记输入画面，编辑基准领域标记。
浏览 打开基准领域标记输入画面，选择基准领域标记。(不能编辑)
但若在贴片数据中选择多行后，显示上述菜单时，不显示「编辑」。
3)制作标记数据
选择区域坏板标记选项卡，打开区域坏板标记编辑画面。
在贴片数据的列表画面上，按下[F9]键，或从弹出菜单中选择「编辑」「浏览」，也可打开该画
面。

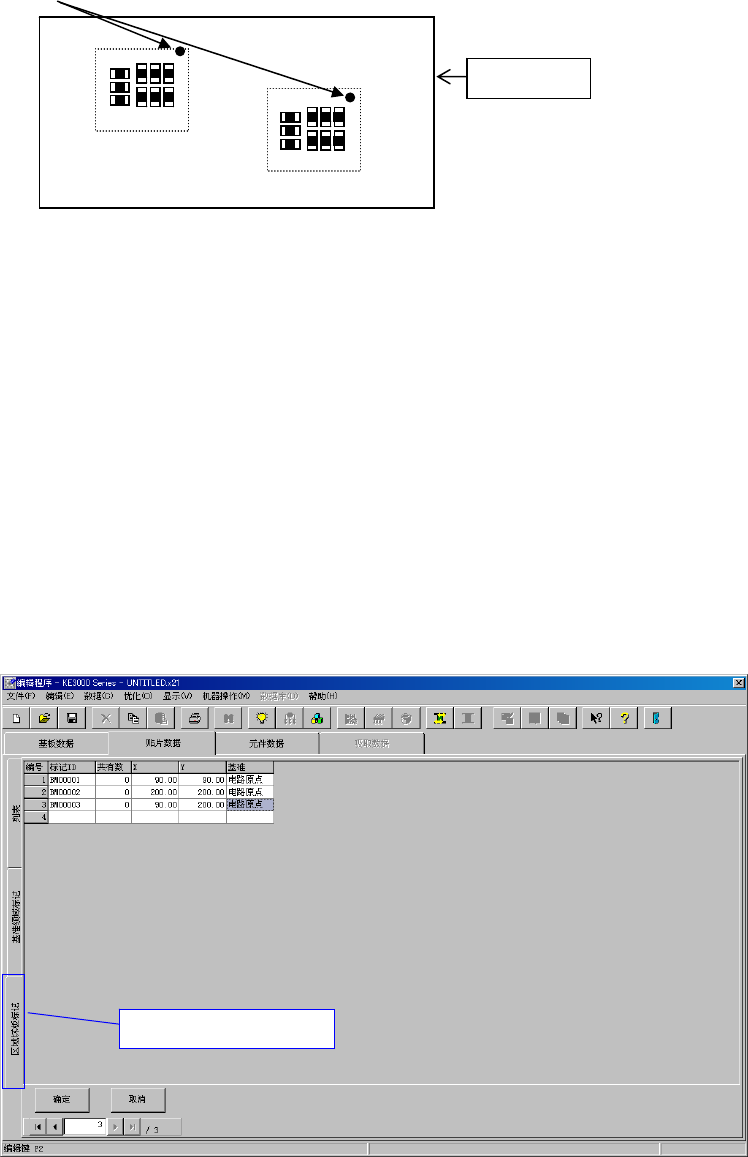

区域坏板标记
基板
区域坏板标记选项卡
