第 1 部 基本篇 第 1 章 装置概要
1-65

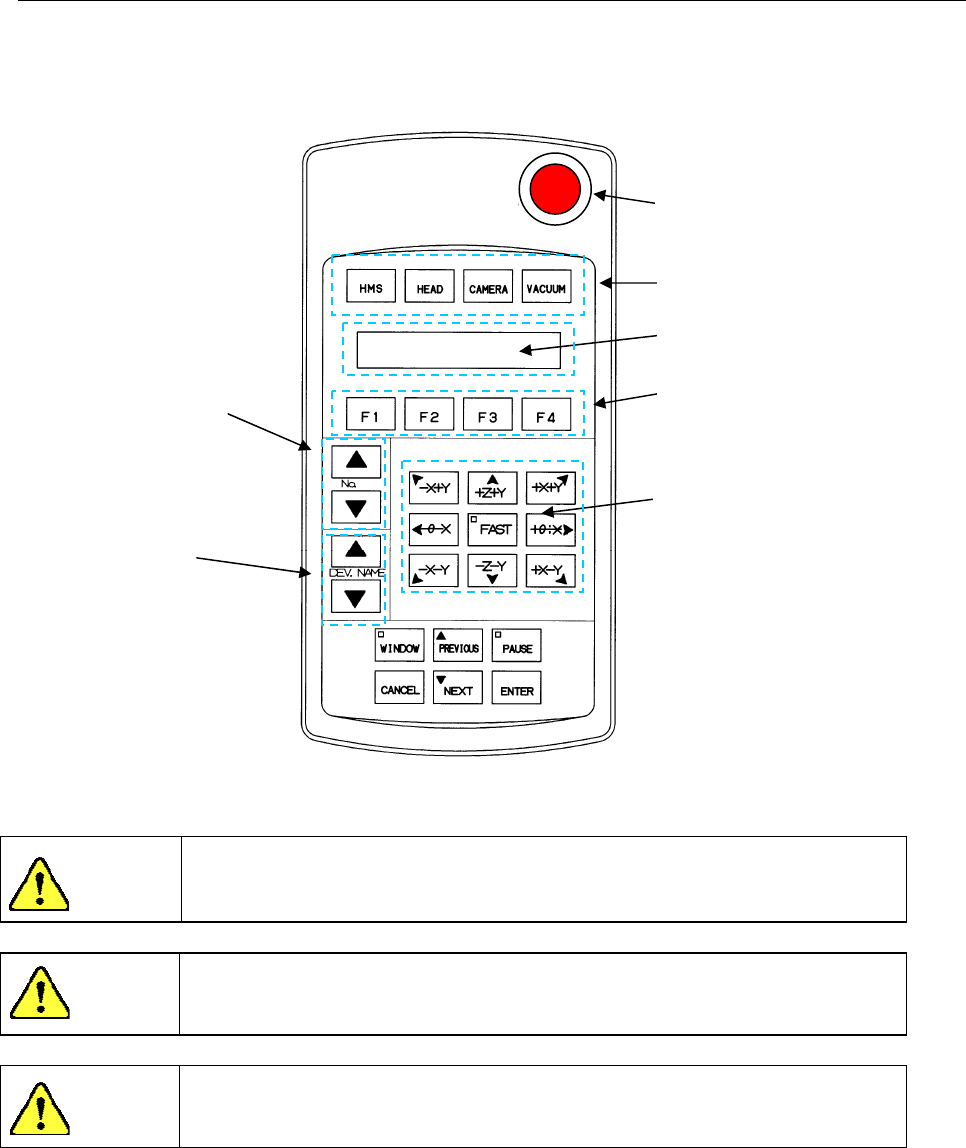

1-8-2-3 HOD：手控操作盘（选购项）
HOD（Handheld Operating Device）主要用于示教时直接操作各轴。
可以代替触摸贴片机主机上的液晶板，直接进行示教等操作。
注意
为了避免人身伤害,在进行 HOD 操作过程中,切勿将手放入装置内部,也不要将
脸和头靠近装置。
注意
将 HOD 单元与主机连接时,请关闭主机电源。
注意
HOD 单元背面贴有磁铁,如果使软盘等靠近,有可能使数据丢失。
紧急停止
LCD
移动键
No.键
装置选择键
功能键
装置名称键
第 1 部 基本篇 第 1 章 装置概要
1-66
HOD 键一览表
键名 功 能
HMS
·通过高度传感器来获得吸取高度。
（选择后 LED 灯亮。）
HEAD
·用 Head 示教时使用。
（选择后 LED 灯亮。）
CAMERA
·用 OCC 示教时使用。
（选择后 LED 灯亮。）
VACUUM
·用于示教真空压。
（选择后 LED 灯亮。）
F1
·选择其他移动目标位置、以及指定示教点数等。
F2
F3
F4
No
·升降数字，选择所需轴号。
指定液晶显示的轴号。
DEV．NAME
·升降数字，选择所需装置。
指定液晶显示的装装置号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于按箭头方向移动光标。
--X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
FAST 用于高速移动轴时。(如选中,LED 将被点亮。)
++X <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示于视频监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至上一个数据。
PAUSE ·用于暂停贴片跟踪。
CANCEL ·用于取消示教时输入的数据。
NEXT ·用于移动至下一个数据。
ENTER ·用于确定示教时输入的数据。
注
第 1 部 基本篇 第 1 章 装置概要
1-67
1-8-2-4 操作面板
可在机器主机的操作面板上，对机器的动作进行控制。
前侧操作面板
后侧操作面板
开关功能概要
No 开关 名称 功能概要
1
Feeder
(供料器)
·用于切换供料器单元有效／无效。
·按下本开关，按钮灯亮时为「有效」。
·在不间断生产操作时（选项）使用。
2
Caution Lamp
(注意灯光)
共面（选购项）激光照射中亮灯。
（作为例外，贴片机主机启动时会亮灯，但这时不发射激光）。
3
Start
（开始）
执行生产、或执行模拟生产动作时使用。
4
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
5
Maintenance Key
（维护键）
·此开关可切换生产模式（钥匙处于横向）、维护模式 （钥匙处于竖向）。
·维护模式时，可在安全罩打开状态下运行慢动作。
·生产模式时安全罩打开，会紧急停止。
（EN 机型，安全罩打开或为供料器台架下降时会伺服停止）
6
Pause/Stop
（暂停/停止）
生产，或模拟生产结束时，按此开关。
按一次为暂停，再按一次为结束。
7
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全的可能需要紧急停止时，使
用此开关。按本开关后，马达及其他驱动部即停止，红色信号灯点亮。
向箭头方向旋转开关，开关即恢复。
