第2部 功能详解篇 第12章 机器自动诊断功能
12-14
(3)错误时的处理方法

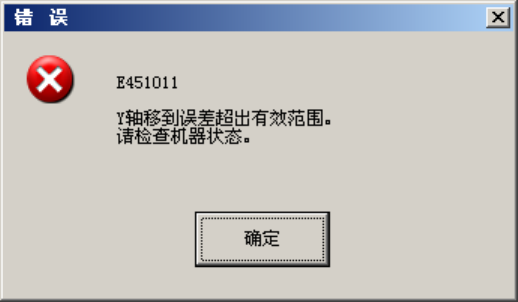

如果滚珠丝杠磨损诊断中发生了错误，即输出如下提示信息。
给滚珠丝杠注入润滑油也无法改善时，必须更换滚珠丝杠。
有关更换方法请咨询本公司服务部门或代理店。
第2部 功能详解篇 第13章 选项组件
13-1
第13章 选项组件的使用
13-1 供料器类（机械台架用）
关于供料器的使用方法，请参见各供料器的『使用说明书』。
本章将介绍在主机安装供料器的方法。
13-1-1 带式供料器（8mm～72mm、88mm(特殊订货)）
注意
在 XY 轴或 Head 正在动作时更换供料器，带式供料器可能会接触到动作中
的元件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带式供料器。
请务必打开安全护罩后再更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。

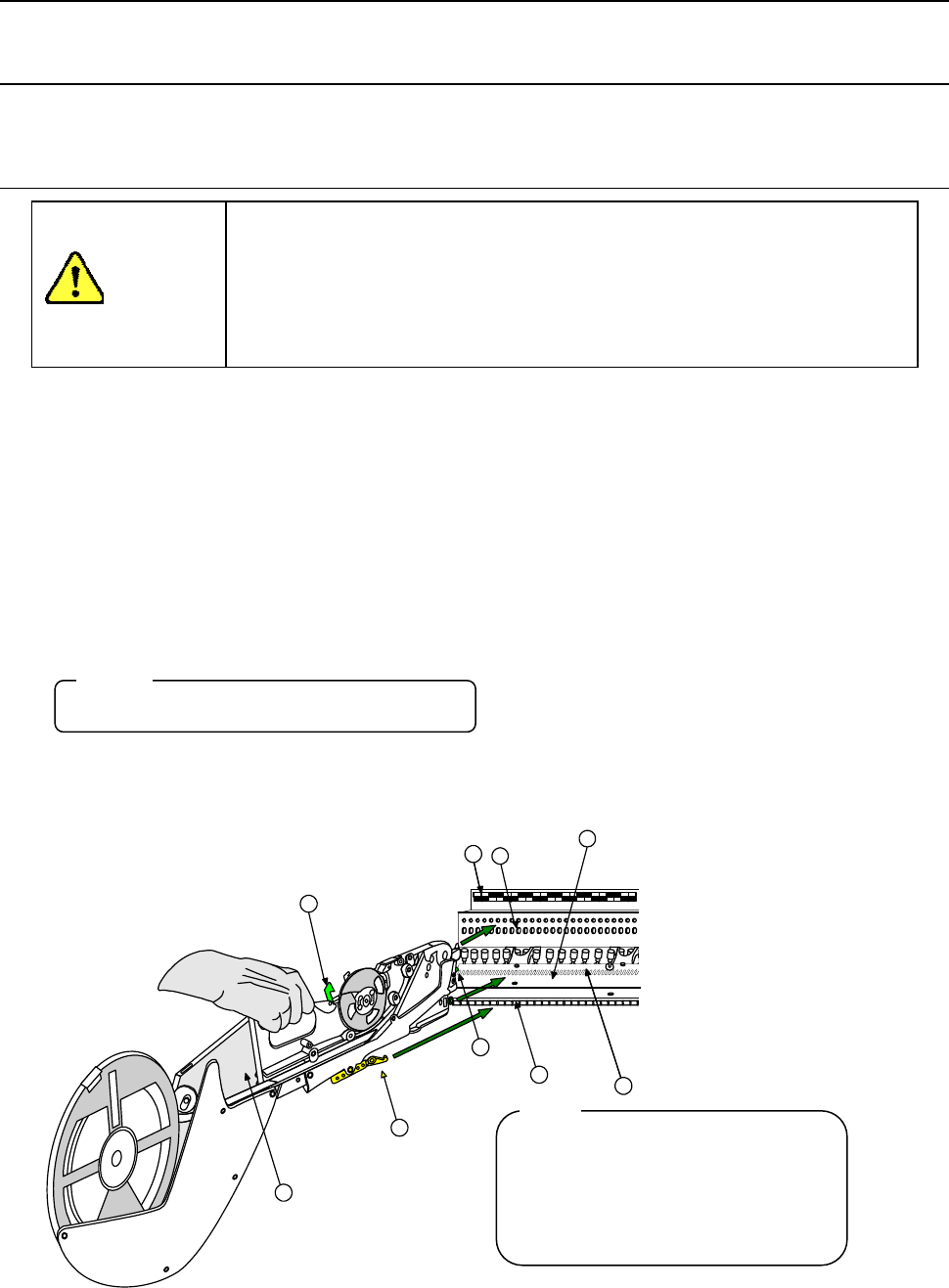

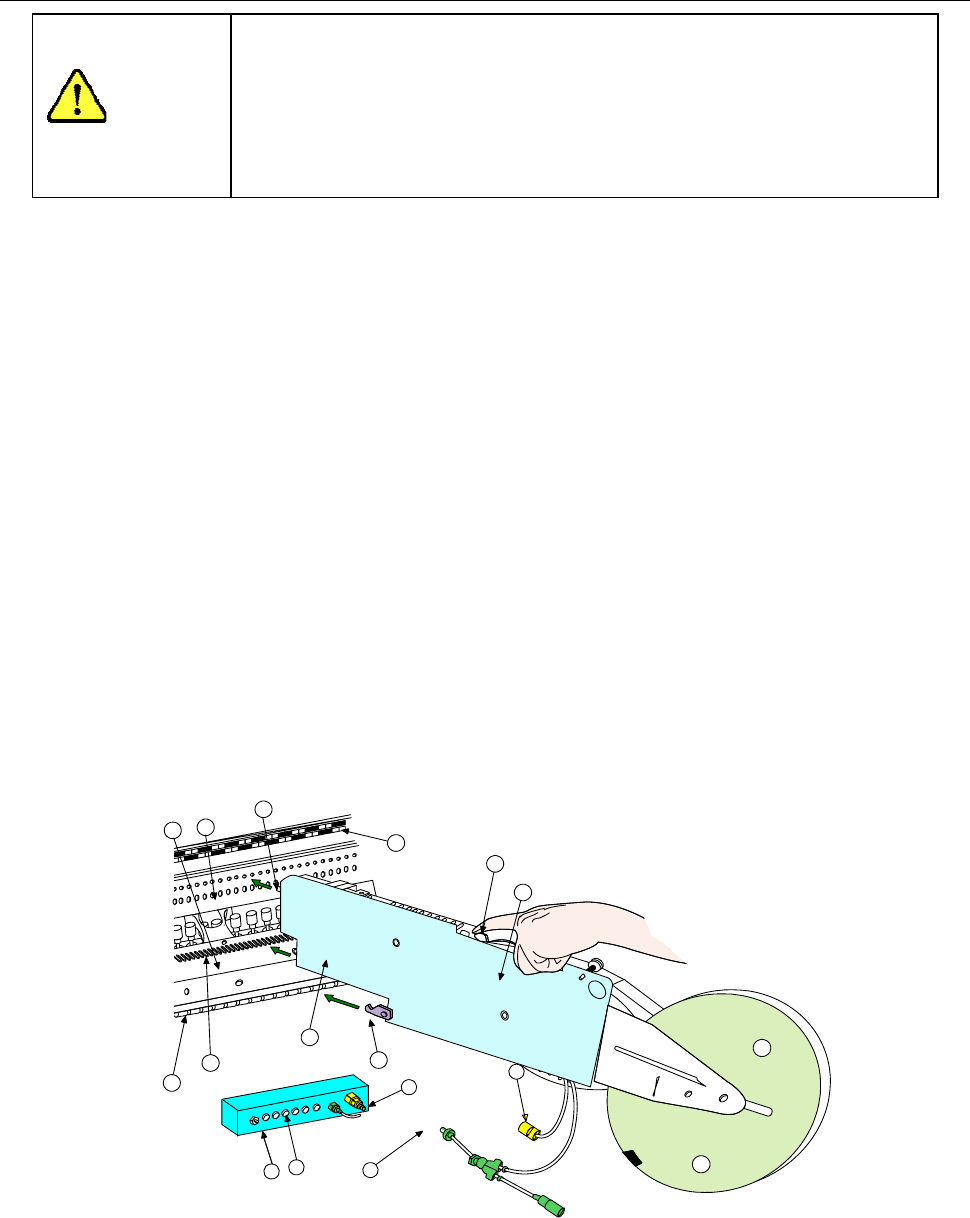

(1) 安装步骤
1) 将「带式供料器①」的底面放置在「供料器台架②」上。
2) 滑动「带式供料器①」，以「安装板B⑦」作为导板，对准“带式供料器底面的导板销”，将“带
式供料器前面的定位销⑥”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，轻轻地拉动「解锁杆⑩」，将供料
器的前面顶在「安装板」上，然后放开「解锁杆」，用锁紧支架夹紧锁紧轴，并固定带式供料
器。
◆ 此时，带式供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示带式供料
器的安装位置。
请确认带式供料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动「解锁杆⑩」，一边径直向后拉「带式供料器①」，将其卸下。
10
8
2
9
6
3
4
7
1
注意:
如果纸带的残留部分(元件供给后从
带式供料器排出的料带)向上翘，挂
在带式供料器的支撑部时，有可能造
成带式供料器送给不良。因此请确认
残带的排出情况。
注意:
第2部 功能详解篇 第13章 选项组件
13-2
13-1-2 带式供料器（32mm 纸粘着）
注意
如在 XY 轴或 Head 正在动作时进行更换，带式供料器可能会接触到动作元
件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带式供料器。
请务必打开安全护罩后再更换带式供料器。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将「带式供料器①」的底面放置在「供料器台架②」上。
2) 滑动「带式供料器①」，以「安装板B⑦」作为导板，对准“带式供料器底面的导板销”，将「带
式供料器前面的定位销」插入「安装板③」的定位孔。此时，为了将「锁定支架⑨」对准「锁
定轴⑧」的V型槽，轻轻地拉动「解锁杆⑩」，将供料器的前面顶在「固定板」上，然后放开「解
锁杆」，用「锁定支架」夹紧锁紧轴，并固定带式供料器。
◆ 此时，带式供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示带式供
料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「电源供给部⑬」(白点在右)，直至发出咔嚓
声。
4) 将「气动耦合器⑮」插入「凹连管节⑭」，直至发出咔嚓声。
5) 请将安装了32mm纸粘着带式供料器一侧的供料器悬浮传感器切换为“不使用”。
(用「机器设置」的“使用单元”，将“供料器悬浮传感器(前外侧)或(后外侧)”设定为不使用。)
(2) 拆卸步骤
1) 将「凹连管节⑭」的滑动部向前推，卸下「气动耦合器⑮」。
2) 向靠近自己的方向拉动电源线的「插头⑪」的滑动部，卸下连接器。
3) 一边拉动「解锁杆⑩」，一边径直向后拉「带式送料器①」，将其卸下。
5
11
14
13
15
12
6
7
8
9
2
1
3
10
4
