13-17-4 图像识别检查

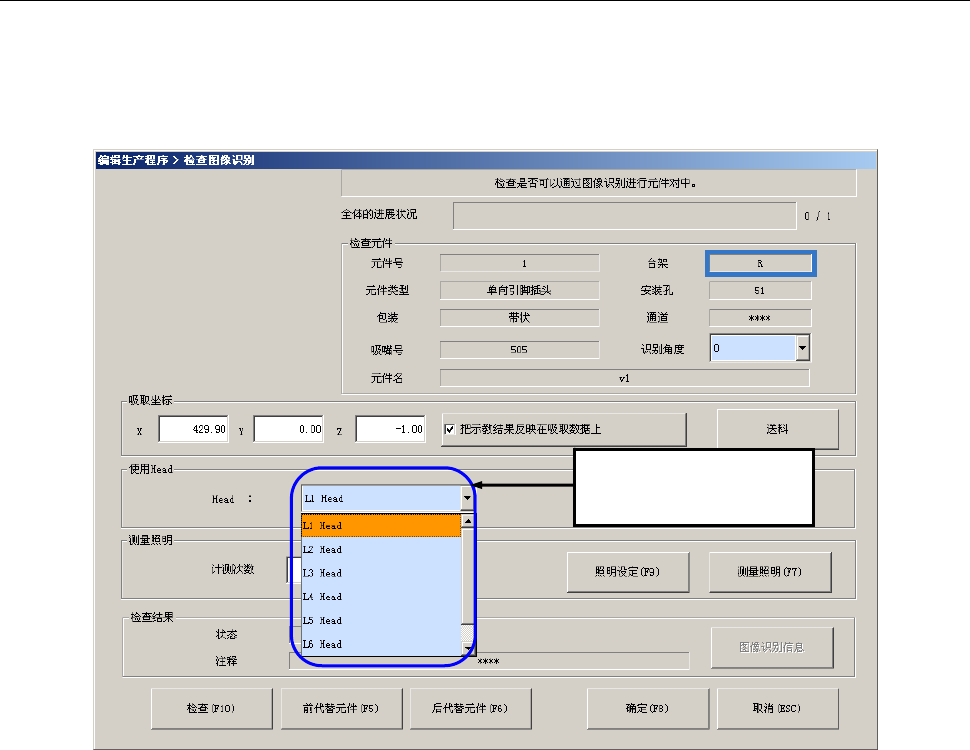

可以用任意的 Head 进行图像识别检查。下图是调出图像识别检查时显示的画面。
默认时，选择 ICHead。
想用 LNC60Head 进行图像识别检查时，请按使用的 Head 的[Head 选择]按钮。
（注）如果是不能适用于 LNC60 Head 的元件时，则用灰色显示出 Head 选择画面，不能选择 Head。
点击▼，从菜单里选择
LNC60Head。
第2部 功能详解篇 第13章 选项组件
13-111
13-17-5 错误图像的显示

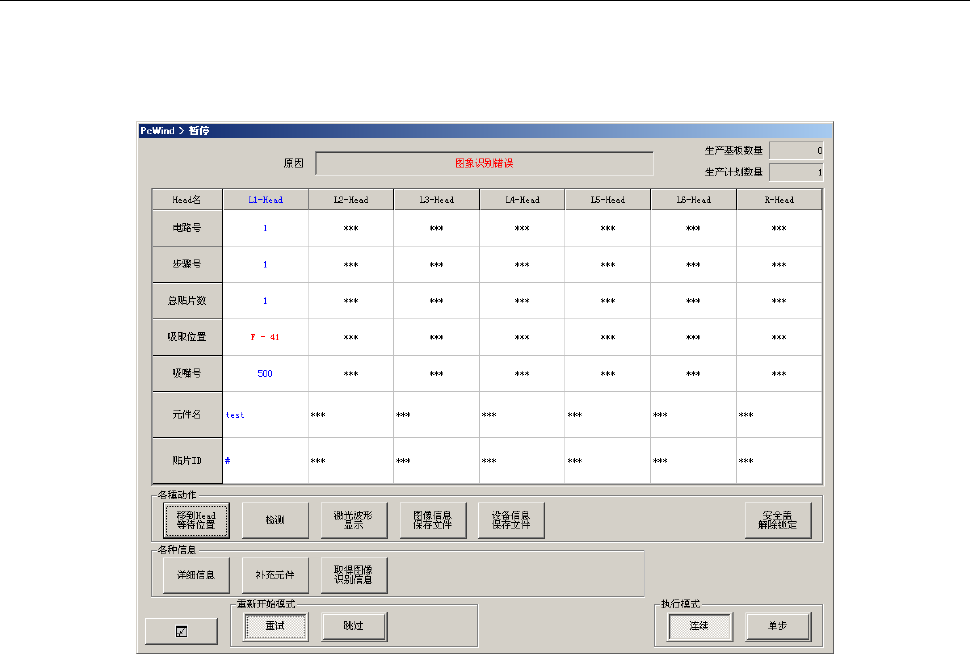

如果在操作选项中设置了[发生错误时暂停]，从如下暂停画面可以进行重新显示/保存发生图像识别错
误元件的图像。显示如下图像后，请按[详细错误]按钮。
第2部 功能详解篇 第13章 选项组件
13-112

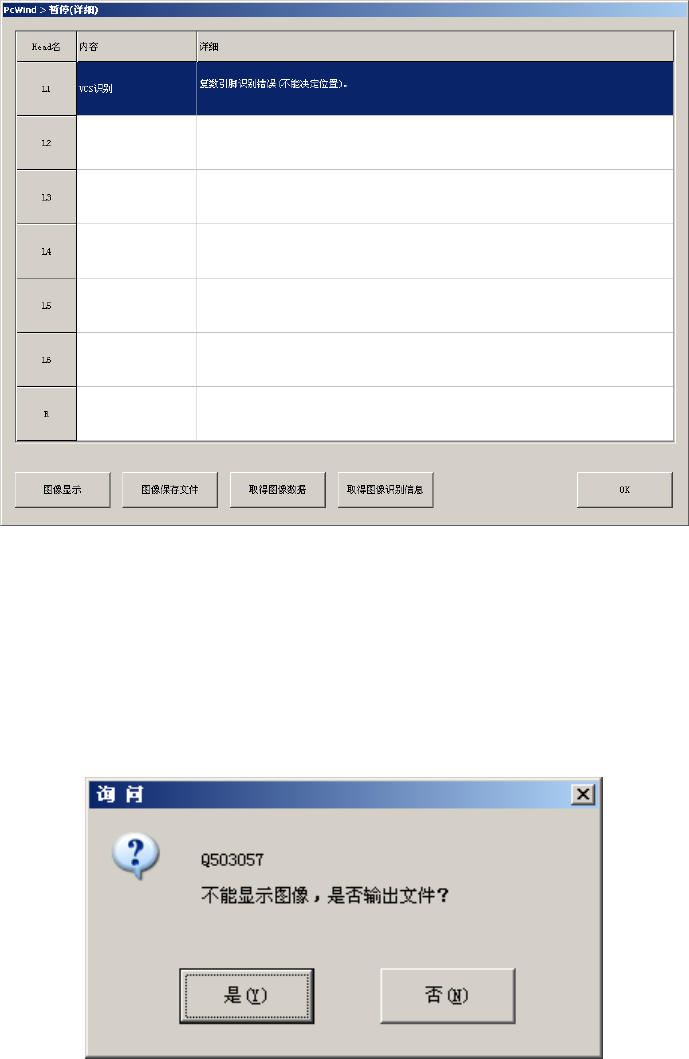

下面的画面是详细信息对话框。请选择[内容]为 VCS 识别，[详细]为“正常”以外的 Head。
要在监视器上显示图像时，请选择[显示图像]。所选择的 Head 画面则可显示到监视器上。
如果选择[保存文件]，则把图像保存到 SSD。
（注）执行[取得错误图像数据]后，就不能显示以后的错误图像了。
因此，按了[取得错误图像数据]按钮之后，会显示如下对话框。如果不需要显示错误图像，请按[是]。
过去 5 次的错误图像信息会被保存到 SSD。如果还想显示错误图像时，请按[否]。
