第2部 功能详解篇 第8章 机器设置 8-25 8-4-5 元件废弃位置 按各 Head 、各元件的类型，设置发生识别错误的元件废弃场所。 选择元件废弃位置后，将显示如下元件废弃位置设置画面。 (1) 设置项目 No. 项目 设置 内容 1 小型元件 (X 、 Y 、 Z) 小型元件（长边小于 15mm 的元件）的废弃位置 2 中型元件 (X 、 Y 、 Z) 中型元件（长边为 15mm ～ 50mm 的元件）的废弃位置 3 大型元件 …
第2部 功能详解篇 第8章 机器设置
8-24
(2) 设置方法
1) 打开功能栏的示教画面，分别输入XY。此时，输入焦点在X时，只可取得和反映X值。
要示教Y时，输入焦点需在Y上。

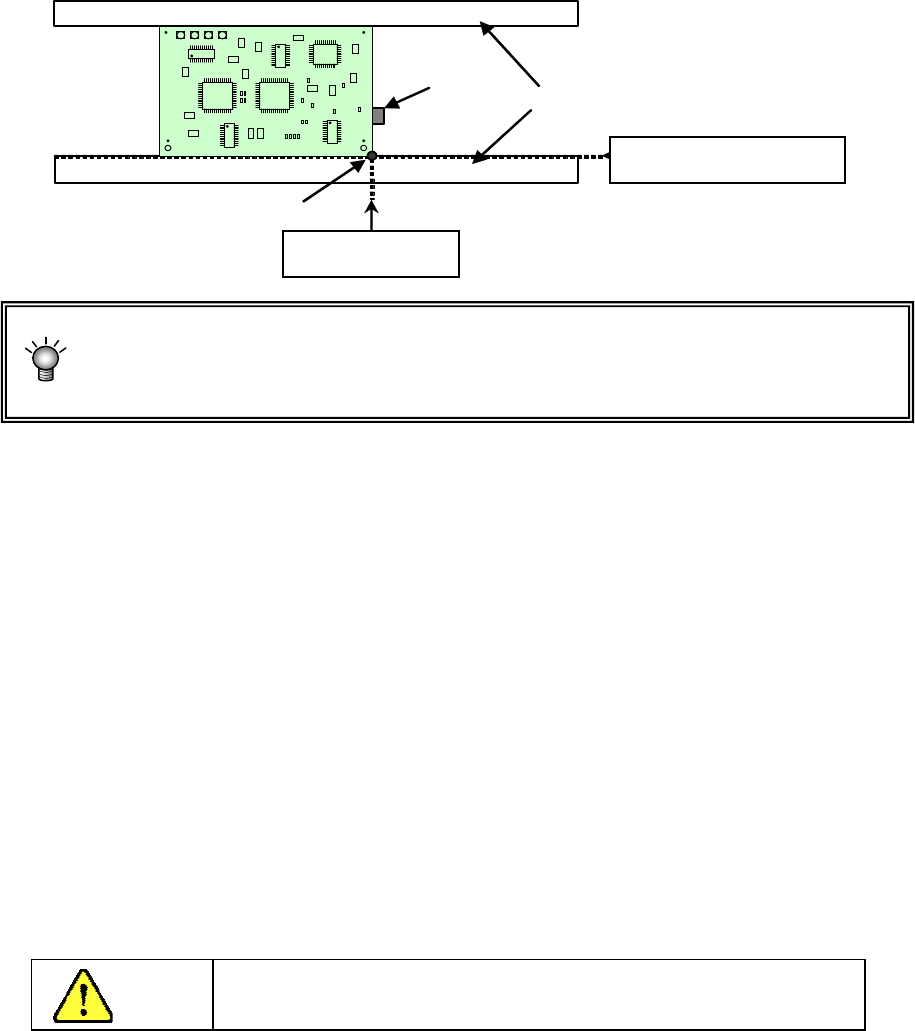

例) 前面基准，L→R 时
示教时，将挡块置为<ON>后，进行示教。
传送
外形基准位置
Y(基準轨位置)
X
(
止动销
)
挡块
通常情况下，无论输入焦点在 X、Y 的任何一方，示教一方后，XY 可同时自动反映
对应值。但本画面中的设置例外，只有光标所在位置的值为示教值(在 X 上时为 X 的值)。
所以，请分别示教 X、Y。
※对于各基板规格，请调整轨道支撑（停止挡块主体），使停止挡销前端 X 方向位置为以下的
位置。
・
M 规格
传送左→右流动时 664.6±0.5mm
传送右→左流动时 254.6±0.5mm
・
L 规格
传送左→右流动时 664.6±0.5mm
传送右→左流动时 254.6±0.5mm
・
L-wide 规格
传送左→右流动时 714.6±0.5mm
传送右→左流动时 204.6±0.5mm
为了避免人身伤害，在示教中切勿将手放入装置内部，也不要将脸和
头靠近装置。
注意
X（停止挡销）
Y（基准轨道位置）
第2部 功能详解篇 第8章 机器设置
8-25
8-4-5 元件废弃位置
按各Head、各元件的类型，设置发生识别错误的元件废弃场所。

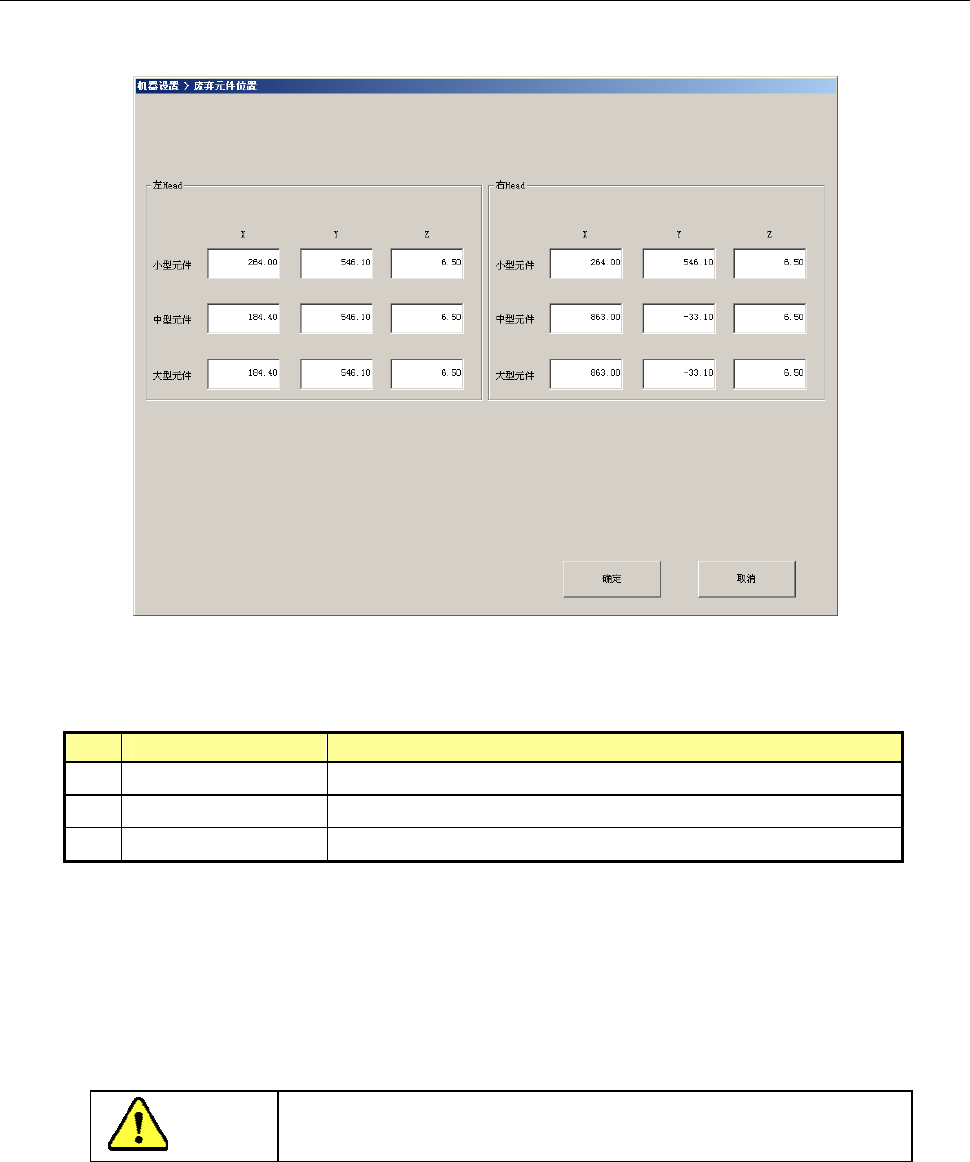

选择元件废弃位置后，将显示如下元件废弃位置设置画面。
(1) 设置项目
No.
项目 设置内容
1
小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
2
中型元件(X、Y、Z) 中型元件（长边为 15mm～50mm 的元件）的废弃位置
3
大型元件(X、Y、Z) 大型元件（长边大于 50mm 的元件）的废弃位置
(2) 设置方法
1) 直接从键盘分别输入XYZ。
2) 使用功能栏的示教画面。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应值。
3) 示教Z时，输入焦点必须在Z。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第2部 功能详解篇 第8章 机器设置
8-26
8-4-6 IC 回收带位置
设置IC回收带的安装位置和IC回收带的元件废弃位置(IC回收带前侧传感器的中央位置)。

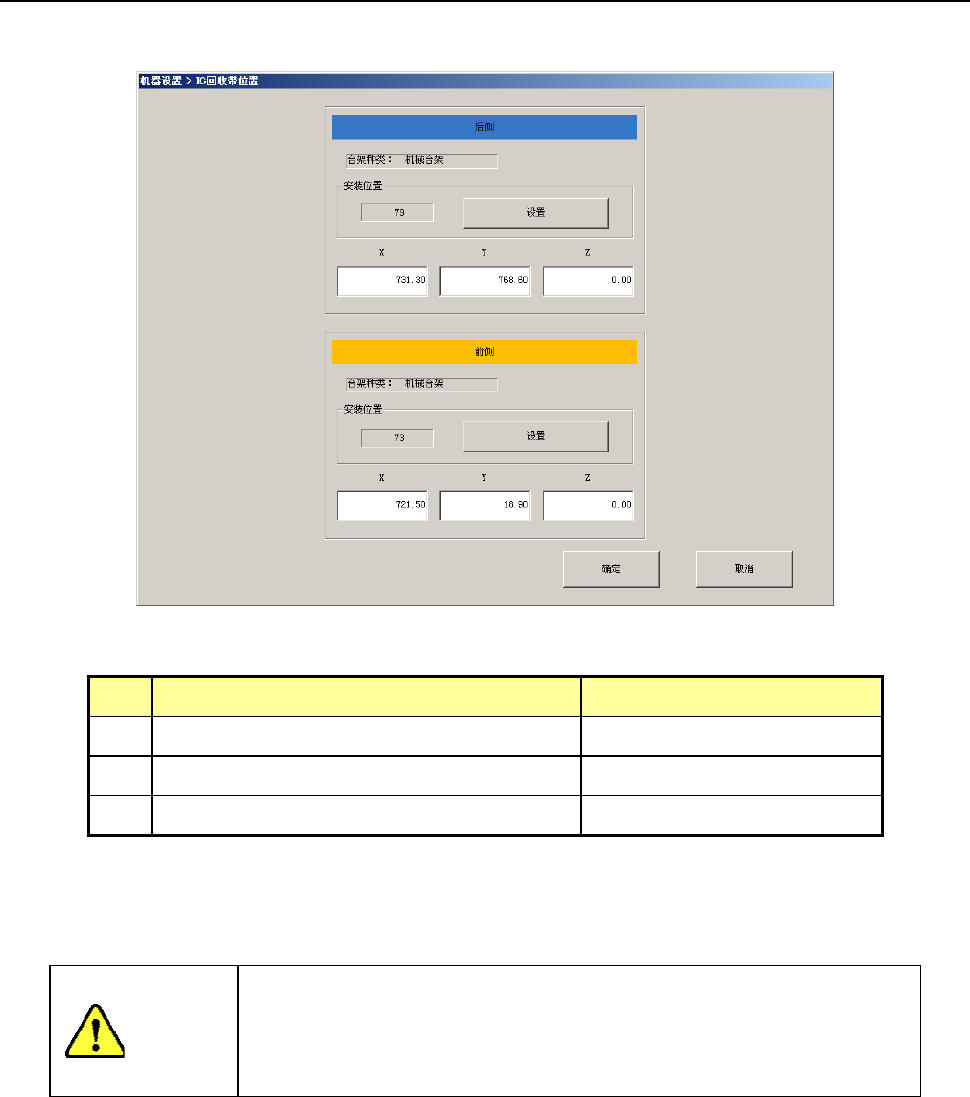

选择IC回收带位置后，会显示如下IC回收带位置设置画面。
(1) 设置项目
No. 项目 设置内容
1
台架类型 IC 回收带的安装台架
2 IC 回收带安装位置(前/后，供料器孔号) IC 回收带安装位置
3 IC 回收带上的元件废弃位置 (X，Y，Z) IC 回收带上的元件废弃位置
通过示教或用键盘来设置。
当输入焦点在X或Y上时可示教XY值，当输入焦点在Z上时可示教Z值。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
· 在未设置安装位置的情况下进行生产程序优化时，有可能出现供料器
的配置与 IC 回收带重叠。
注意
