第 1 部 基本篇 第 1 章 装置概要 1-56 （1）激光校正定心流程 1）LNC60 时 吸取元件 驱动 Z 轴，吸取元件， 把元件对准激光校正高度。 开始旋转 θ 轴。 θ 轴加速时，测量尚未开始。 θ 轴旋转到一定程度后， 开始进行激光校正测量。 传感取得元件遮影的边缘 （端） 位 置数据。 与边缘位置对应的光束做 为元件的“切线” ，存入传感器。 θ 轴旋转 36 0°，取得各个角度 的切线数据。 旋 转 360° 后，传感…
第 1 部 基本篇 第 1 章 装置概要
1-55
1-7 定心系统
本装置采用非接触式定心方式，从侧面照射LED激光，读取其光影，根据激光校准传感器识别元件位
置角度。
LNC60 FMLA（KE-3020VRA）
上下移动Z轴，真空吸取元件，向元件投射LED。LED光线被元件遮住的部分呈阴影，用θ轴旋
转元件时，阴影宽度便会有变化。
◇ 可从阴影宽度的变化求出所吸取元件的位置偏移及角度偏移，在校正该偏移量后再进行贴片。
＜保护激光装置玻璃面时的有关注意事项＞
激光装置的元件检测部位外罩是玻璃制品，如果划伤后，可能会造成识别
错误，所以务必注意：
1.请勿使用超过激光识别最大元件尺寸的元件进行激光识别。
2.最大尺寸的元件尽管是标准规格以内，但移动吸取位置时会使元件接触
玻璃面，务请格外注意。
规格 （激光识别最大元件尺寸）
LNC60 正方形元件: □33.5mm □33.5mm 或 对角线长度 47mm
FMLA 正方形元件: □33.5mm 一边长度:33.5mm
レーザアラインセンサ
θ
Z
激光校正传感器
玻璃面
注意
第 1 部 基本篇 第 1 章 装置概要
1-56

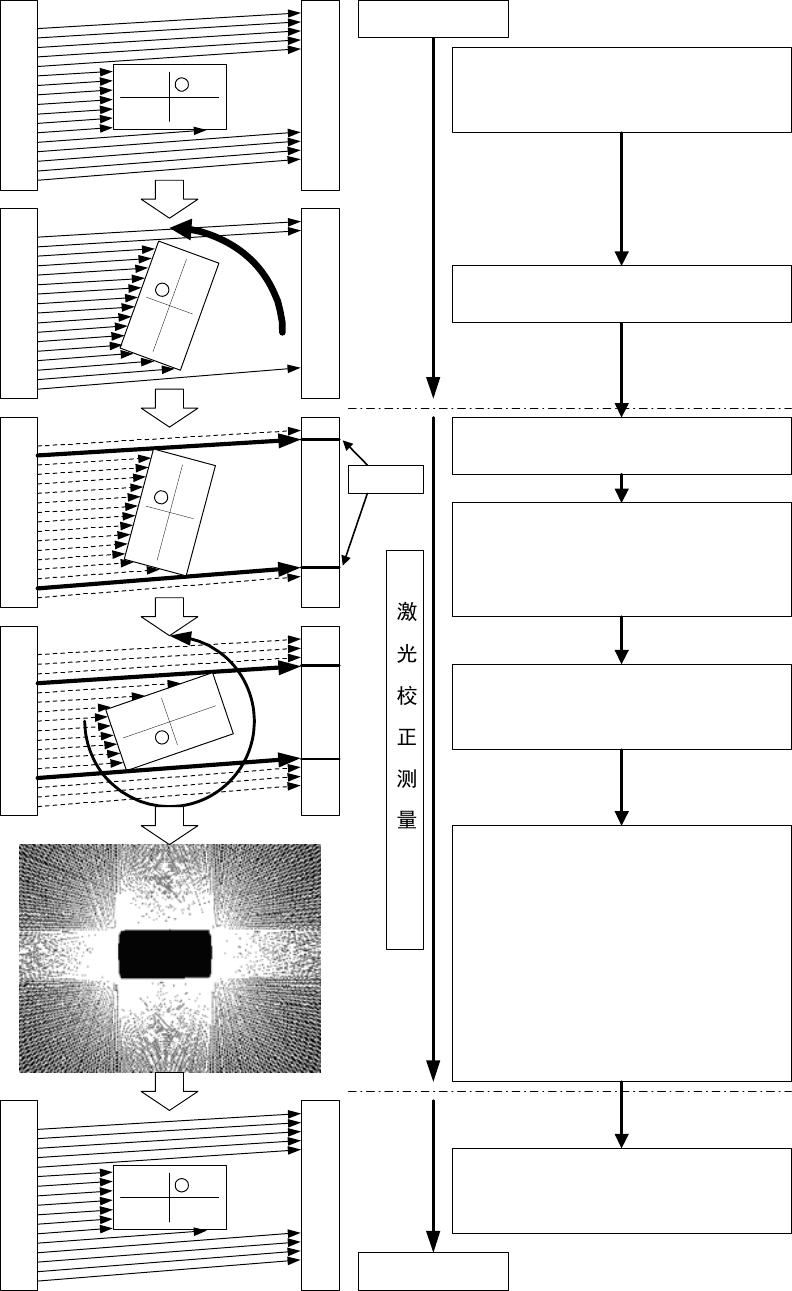

（1）激光校正定心流程
1）LNC60 时
吸取元件
驱动 Z 轴，吸取元件，
把元件对准激光校正高度。
开始旋转
θ
轴。
θ
轴加速时，测量尚未开始。
θ
轴旋转到一定程度后，
开始进行激光校正测量。
传感取得元件遮影的边缘（端）位
置数据。与边缘位置对应的光束做
为元件的“切线”，存入传感器。
θ
轴旋转 360°，取得各个角度
的切线数据。
旋转 360°后，传感器根据取得的各角
度的切线数据，生成和分析元件的
外
形，把测量结果返回贴片机。
·元件尺寸
（X 方向：wX Y 方向： wY）
·吸嘴旋转中心与元件中心间的偏移
量
（X 方向：dX Y 方向： dY）
·角度（
θ
）的偏移量：dRz
位置偏移（dX，dY）
角度偏移（dRz）
校正后，进行贴片。
贴片
边缘
①
②
③
④
⑤
⑥
第 1 部 基本篇 第 1 章 装置概要
2) FMLA 时（仅 KE-3020VRA）
①
②
③
④
⑤
⑥
A
D
d X
B
C
d Y
E
(-)旋转
(预旋转)
(+) 旋转
(+)
旋转
(+)
旋转
校正
吸取元件
预旋转
驱动 Z 轴，吸取元件，
把元件对准激光校正高度。
(吸嘴中心)
(元件中心
)
激光校正测量
校正
贴片
然后向(-)方向旋转
θ
轴
(预旋转)
向（+）方向旋转
θ
轴，开始
激光校正测量。
位置偏移（dX，dY）
角度偏移（d
θ
）
校正后，进行贴片。
寻找测量过程中阴影宽度最小的③④。
由于已知吸嘴中心，从与元件中心之差
Y 方向的偏移 dX
X 方向的偏移 dy
此外可根据③或④的
θ
马达
的编码输出
得到角度偏移值 d
θ
。
便可知
1-57
