第2部 功能详解篇 第8章 机器设置 8-30 8-4-9 MTS 装配位置偏差 设置 MTS 第 1 标记和第 2 标记相对于设计位置的偏差，以及托盘垫面高度校正值。 选择 MTS 装配位置偏差后，可显示下列 MTS 安装位置偏差值设置画面。 不是 TR7DN 时只设置左托盘，是 TR7DN 时设置左、右 2 个托盘。 (1) 设置项目 ① MTS/ 标记位置校正 标记位置校正功能，是指取得 MTS 送料器台架的水平方向（ X 、 Y…
第2部 功能详解篇 第8章 机器设置
8-29
8-4-8 MTC 滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y要用摄像头进行示教。Z，在右Head安装508C吸嘴，对吸嘴底面接触到MTC侧滑梭的吸
取垫子表面的高度进行示教。
选择MTC滑梭吸取位置后，可显示下列MTC滑梭吸取位置设置画面。
(1) 设置项目
①XY：示教垫子的中心 ②Z：
(2) 设置方法
通过示教或使用键盘进行设置。
输入光标在X或Y上时可示教XY值，当输入光标在Z上时，可示教Z值。
通过目视边看实物、边进行Z值的示教。此外，大、小、夹盘的Z值，只需示教1处，便可同时
读入、反映其值。
选择HOD的装置键后，可显示如下信息。选择「是」后，可拉出MTC滑梭。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将
脸和头靠近装置。
将508C吸嘴对准垫子表面，然后在下降
0.5mm 的位置上进行示教。
垫子
0.5mm
Z
垫子上表面
注意
MTC
滑梭
<上面图>
第2部 功能详解篇 第8章 机器设置
8-30
8-4-9 MTS 装配位置偏差
设置MTS第1标记和第2标记相对于设计位置的偏差，以及托盘垫面高度校正值。

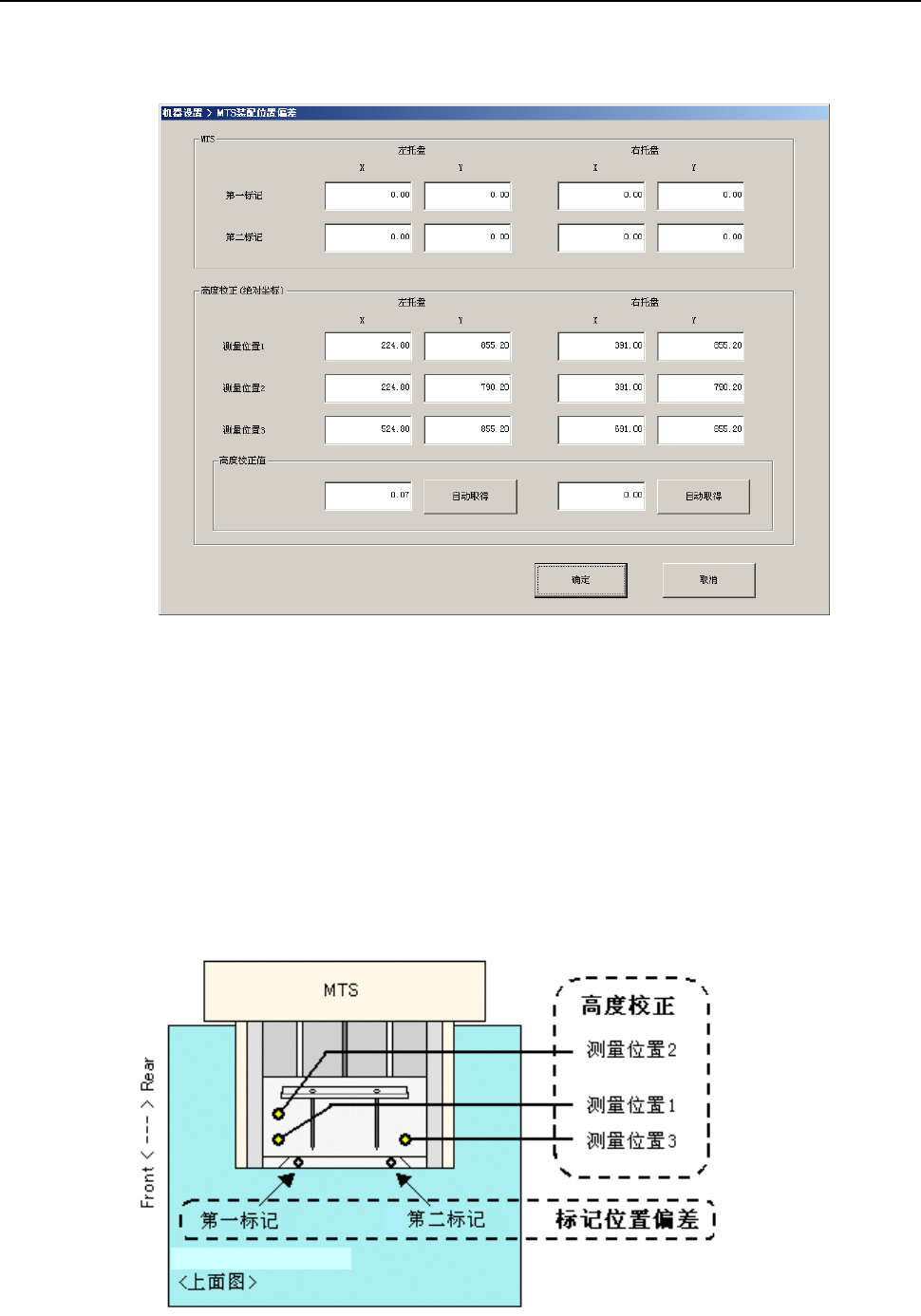

选择MTS装配位置偏差后，可显示下列MTS安装位置偏差值设置画面。
不是TR7DN时只设置左托盘，是TR7DN时设置左、右2个托盘。
(1) 设置项目
① MTS/标记位置校正
标记位置校正功能，是指取得 MTS 送料器台架的水平方向（X、Y）相对于设计原点的偏
差，以便在吸取元件时校正生产程序吸取坐标的偏差。
② 高度校正（绝对坐标）
高度校正功能，是指求得托盘垫面上任意 3 点的平均高度，以便在吸取元件时校正生产程
序吸取高度的功能。
TR5SNX/5DNX
第2部 功能详解篇 第8章 机器设置
8-31

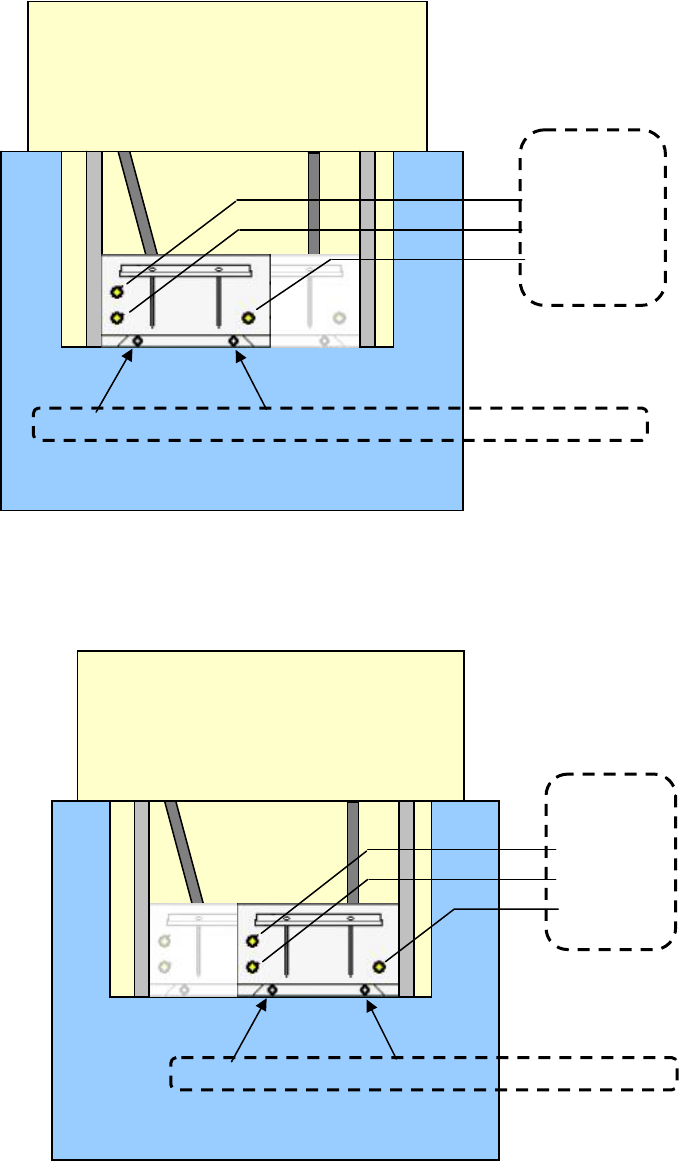

左托盘时
TR7DN
Front<--->Rea
r
＜上面图＞
测定位置 2
测定位置 1
测定位置 3
高度校正
第
1
标
记
第 2 标记
标记位置校正
TR7DN
右托盘时
TR7DN
Front<--->Rea
r
＜上面图＞
测定位置 2
测定位置 1
测定位置 3
高度校正
第 1 标记
第 2 标记
标记位置校正
