第 1 部 基本篇 第 2 章 生产
2-150
（2）检查范围
在对象元件条件基础上,要针对特定的元件编号进行检查时,请加以勾选。
勾选标记时，即可指定以下的内容。
1) 开始元件号
指定开始检查的元件数据的编号。
2) 结束元件号
指定结束检查的元件数据的编号。
3) 只限贴片元件
当限定为贴片数据中指定的元件数据时，请加以勾选。
（3）设置元件归还
对检查的元件进行检查后，会显示选择如何处理的画面。
1) 每次归还
元件归还到原来的位置。
2) 每次废弃
按[元件废弃]的设置进行废弃。
3) 每次询问
每次测量结束后进行询问。
（4）连续测量（或按<START>开关）
执行指定的检查范围的检查。
●执行指定范围的检查直到最后一个元件，反复进行，然后返回条件设置画面。
●检查中检出错误时，可进行激光高度单独检查。
注意
按下「连续测量」按钮后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下「连续测量」按钮前，请务必确认无人在进行设备内部的作业。
在按下「连续测量」按钮前，请确认装置附近没有会受到人身伤害的人。
在按下「连续测量」按钮前，请确认装置内部没有安装、安放会妨碍装置运
行的物体(调整工具等)。
（5）返回
返回原来的画面。
第 1 部 基本篇 第 2 章 生产
2-151

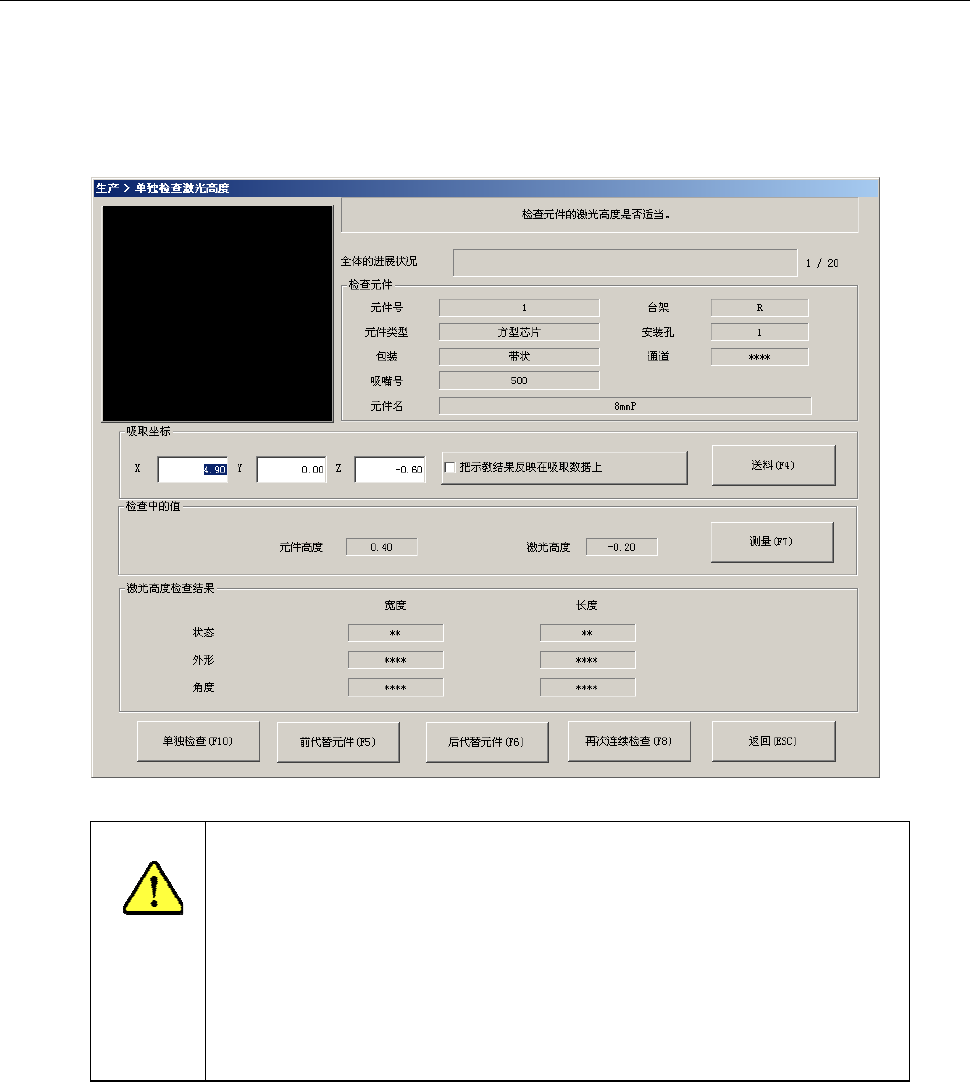

2-12-6-4 连续检查激光高度执行中（单独检查激光高度）
连续检查激光高度中，显示正在进行连续检查激光高度的元件内容/吸取位置/激光高度，依次显示
执行中的处理内容。
检查结果为错误时，可在此画面中进行单独激光高度检查、激光高度测量。
注意
按下「单独检查」或「测量」按钮后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下「单独检查」或「测量」按钮前，请务必确认无人在进行装置内部的
作业。
在按下「单独检查」或「测量」按钮前，请确认装置附近没有会受到人身伤
害的人。
在按下「单独检查」或「测量」按钮前，请确认装置内部没有安装、安放会
妨碍装置运行的物体(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-152
（1）全体的进展情况
进展条显示当前的进展情况。
连续检查结束后，会显示下列信息，返回原画面。
如连续检查中发生错误，则显示以下信息框。
若要检查下一个元件时请按[否]。将重新开始连续检查。
对于发生了检查错误的元件，若要单独进行检查时请按[是]。
（2）检查中的元件
显示元件内容。
（3）吸取坐标
指定要进行检查、或测量的元件的吸取位置。
按下[前代替元件]按钮、[后代替元件]按钮、或[F5]键、[F6]键，即可变更为前代替元件或后代替
元件的吸取位置。
● [送料]按钮
顶推一次供料器，送出元件(32mm纸粘着带除外)。
● 把示教结果反映在吸取数据上
选择是否把示教结果反映在吸取数据上。
未勾选时，坐标仅适用于此次吸取。
要进行XYZ坐标示教时，把焦点对准编辑框，再按功能栏的[示教]按钮。
