第2部 功能详解篇 第13章 选项组件
13-86
③ 手动调整
在[识别镀锡标记的条件设置]画面上选择 [手动调整]按钮后，可手动设置镀锡、焊盘、阻焊剂，进行
对比度的确认及参数的调整。
·手动调整时的 VCS 图像
在[设置测量位置]上进行镀锡位置、基板位置 (特别是电路部分)、焊盘位置的示教。
把光标对准示教位置编辑框，用 HOD 进行示教。示教结束后编辑框上会出现*符号。
有时不能设置焊盘位置。在此种情况下，请进入和执行下一个步骤（[确认对比度] 和 [调整参数]）。
确认对比度
以现在设定的参数测量各范围的亮度，在画面上显示是否得到足够的对比
度。
调整参数
变换照明等各项识别参数，测量各个范围的明亮度，进行调整，以取得对
比度适宜的参数。调整结果将在 [自动调整结果]画面上显示。调整不出对
比度时，请重新设置识别位置。
第2部 功能详解篇 第13章 选项组件
13-87
④ 详细设置
在[识别镀锡标记的条件设置]画面上，可进行镀锡识别的详细设置。
选中[全参数自动调整]进行自动调整时，照明、阈值、对比度图案会一边变动，一边进行全部图案的组合
识别，自动调整。
在[识别镀锡标记的条件设置]画面上进行 [自动调整]后，若识别仍然不稳定时，请使用本项功能。
13-14-8-4 设置贴片校正
把光标对准需要执行识别镀锡印刷补偿贴片位置的贴片点[标记]上，右击鼠标，从显示的菜单上选择[编
辑] 或「浏览」。画面切换为区域基准标记后，把鼠标对准已完成示教的镀锡标记行，按下[选择]按钮。
校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID。
* 需要同时设置多个贴片点校正时，把鼠标对准贴片数据的标记上，在需要校正的贴片点上拖动鼠标
统一选择，可进行同时设置。
第2部 功能详解篇 第13章 选项组件
13-88

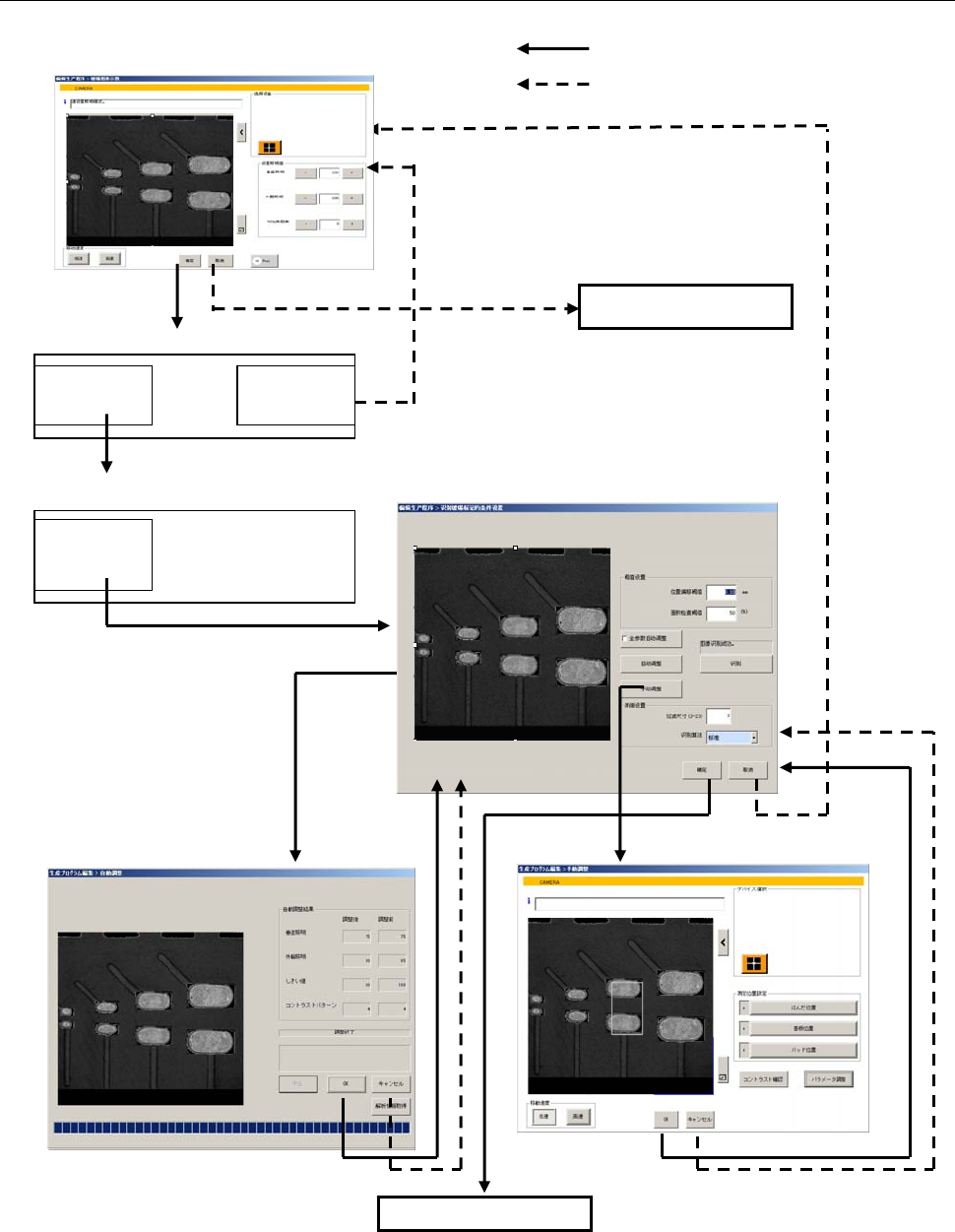

13-14-8-5 输入数据的流程
按下 ENTER 后，数值即被更新，可跳过设置画面。
ENTER
OK
PREVIOUS
取消
设置 2 值化阈值
ENTER
OK
设置焊锡外形
设置镀锡检查阈值
示教结束
外圈照明调整
自动调整参数
贴片校正设置
手动设置
更新值
不被更新值
