第2部 功能详解篇 第12章 机器自动诊断功能 12-8 12-3-3 激光弄脏检查 从下拉菜单选择 [ 个别诊断 ]-[ 激光弄脏检查 ] ，或用命令按钮选择 [ 激光弄脏检查 ] ，即显示激光 弄 脏检查画面。 指定 Head ，按 [ 执行检查 ] ，则执行激光弄脏检查。 结果会显示在 [ 判定 ] 栏里。 · 检查激光弄脏画面 (KE-3010A/3010AC/3020VA) · 检查激光弄脏画面 (KE-3020VRA)
第2部 功能详解篇 第12章 机器自动诊断功能
12-7
(2)共通设置
设置值 内容
LNC60 过滤不良判断值 LNC60 的过滤器不良判断值
更换吸嘴
过滤器弄脏判定值
更换吸嘴时的、判定过滤器不良的阈值
更换吸嘴
真空上升为止重试时间（1/1000Sec）
更换吸嘴时的、到真空上升结束为止的延迟时间
更换吸嘴
真空上升为止重试次数
更换吸嘴时的、到真空上升结束为止的重试次数
勾选「全检查」时，可同时勾选或取消勾选所有Head的勾选项。
按「确定」保存共通设置，关闭画面。
按「取消」不保存共通设置，关闭画面。
(3)出错时的处理方法

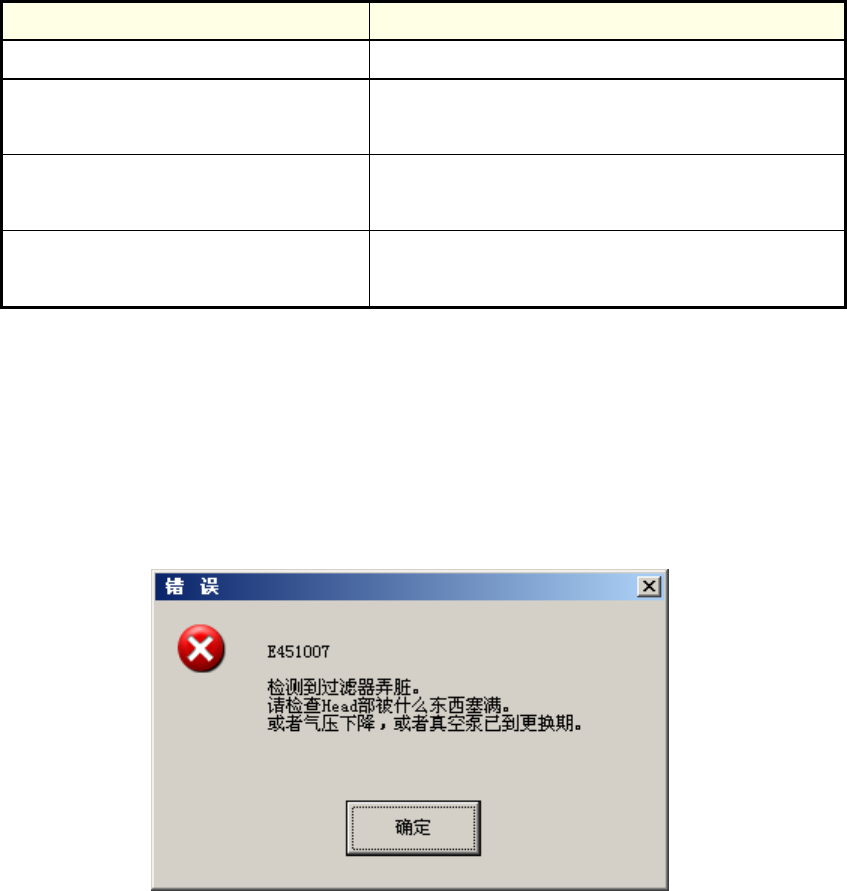

发生了过滤器污染错误时，将输出如下信息。
对检测到过滤器污染的 Head，请检查一下是否有东西堵塞，压缩空气是否正确遍布。
第2部 功能详解篇 第12章 机器自动诊断功能
12-8
12-3-3 激光弄脏检查
从下拉菜单选择[个别诊断]-[激光弄脏检查]，或用命令按钮选择[激光弄脏检查]，即显示激光弄
脏检查画面。
指定Head，按 [执行检查]，则执行激光弄脏检查。
结果会显示在[判定]栏里。

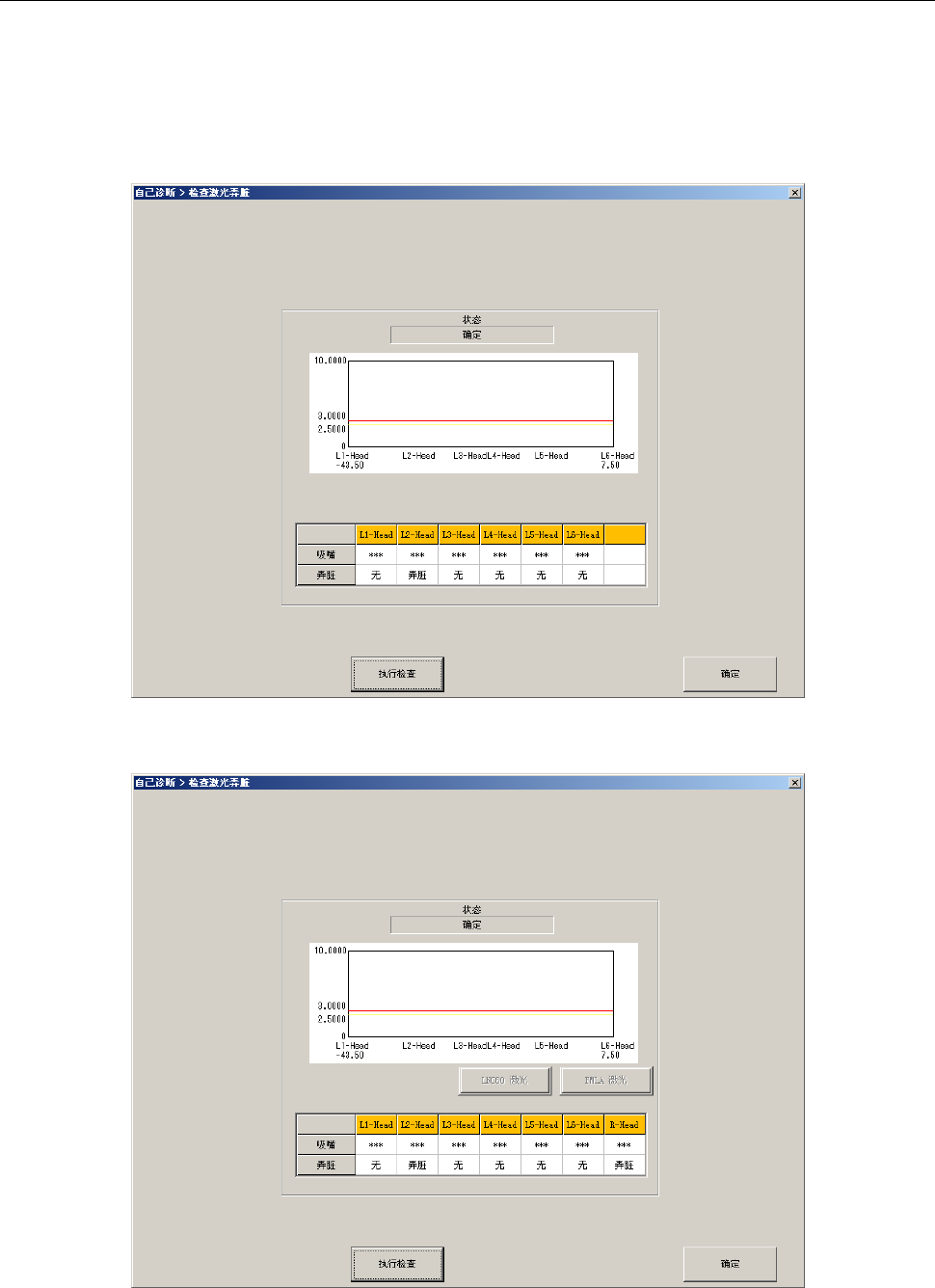

· 检查激光弄脏画面(KE-3010A/3010AC/3020VA)
· 检查激光弄脏画面(KE-3020VRA)
第2部 功能详解篇 第12章 机器自动诊断功能
12-9
(1)状态
显示 内容
OK 正常结束
弄脏 检测出激光弄脏
错误 发生错误
(2)激光弄脏结果
在图里以折线图形显示激光弄脏检查结果。
按LNC60激光/FMLA激光按钮可切换折线图。
项目 内容
吸嘴 显示 Head 安装的吸嘴编号。
弄脏 显示激光弄脏检查的判定结果。
没有脏污时显示「无」、
检测出激光脏污时显示「脏污」、
发生错误时显示「错误」。
勾选「全检查」时，可同时勾选或取消勾选所有Head的勾选项。
按「确定」关闭画面。
(3)出错时的处理方法
发生了激光污染时，将输出如下信息。
对检测到激光污染的 Head，请检查一下激光传感器是否被污染。
