第2部 功能详解篇 第1 3章 选项 组件 13-62 (2) [ 切割机 ] 按钮 暂停画面上会显示 [ 切割机 ] 按钮。 按下 [ 切割机 ] 按钮后，将显示警告信息，此时若按下 [ 确定 ] 即进行切割动作。 · 暂停对话框 · 重试列表停止对话框 ①请勿用手打开切割机单元的导轨部位，也不要把手伸入内部。 切割机刀刃的可动部位可能会切到手指等，造成伤害。 ②请勿在切割机单元上放置物品，或施加压力。 可能导致切割机单元的导轨及盖子…
第2部 功能详解篇 第13章 选项组件
13-61

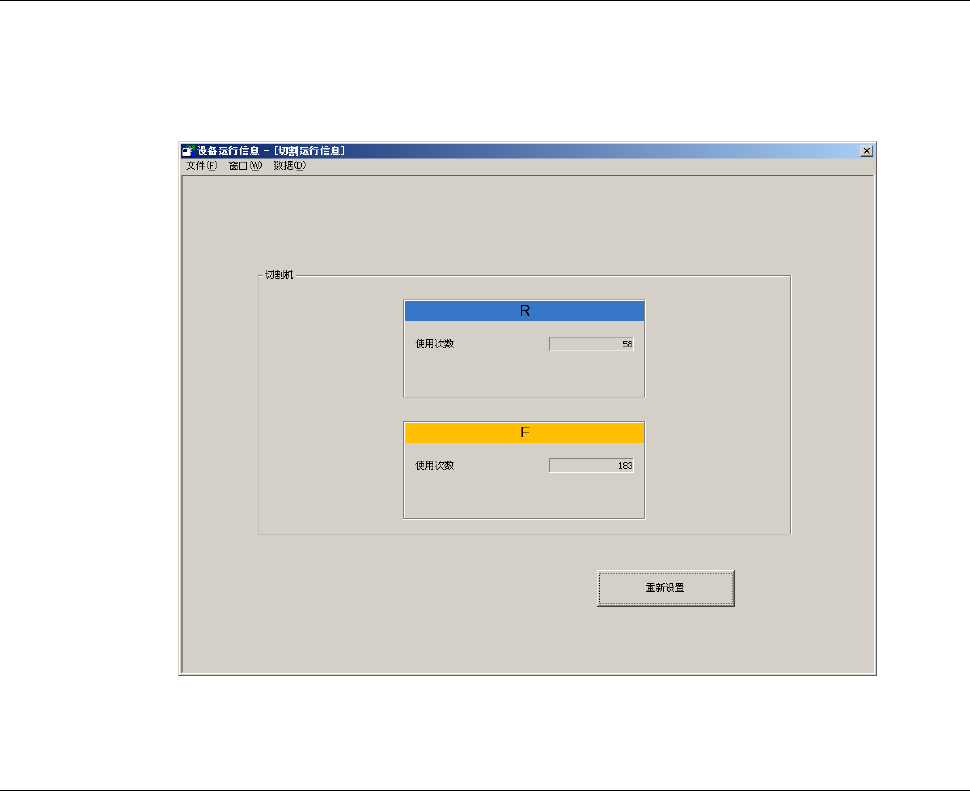

13-12-2-3 设备运行信息
请从菜单栏中选择「维护」→「设备运行信息」→「窗口（W）」→「切割运行信息」，启动切割运
行信息画面。在此可以确认切割机的运行次数。
关于操作方法请参照「10-4-20 切割运行信息
」。
13-12-2-4 生产
如「设置」→「机器设置」→「设置组（G）」→「使用单元」的「选项使用单元」中的“切割机”已被
选中，那么設有电动式供料器用的批量更换台的台架，其切割机会在生产过程中按一定的周期工作。
(1) 切割动作定时
开始生产后，按一定周期运转料带切割机，如结束生产，料带切割机的动作即结束。
1) 停止切割动作定时
在以下的状态下，将停止周期性的料带切割动作。
・
暂停时
・
非生产时
2) 单次切割动作定时
在以下的定时中，进行 1 次料带切割动作。
・
生产结束时
・
暂停时
・
生产中间解锁把被解除时
・
按下暂停画面上的[切割机]按钮时
第2部 功能详解篇 第13章 选项组件
13-62

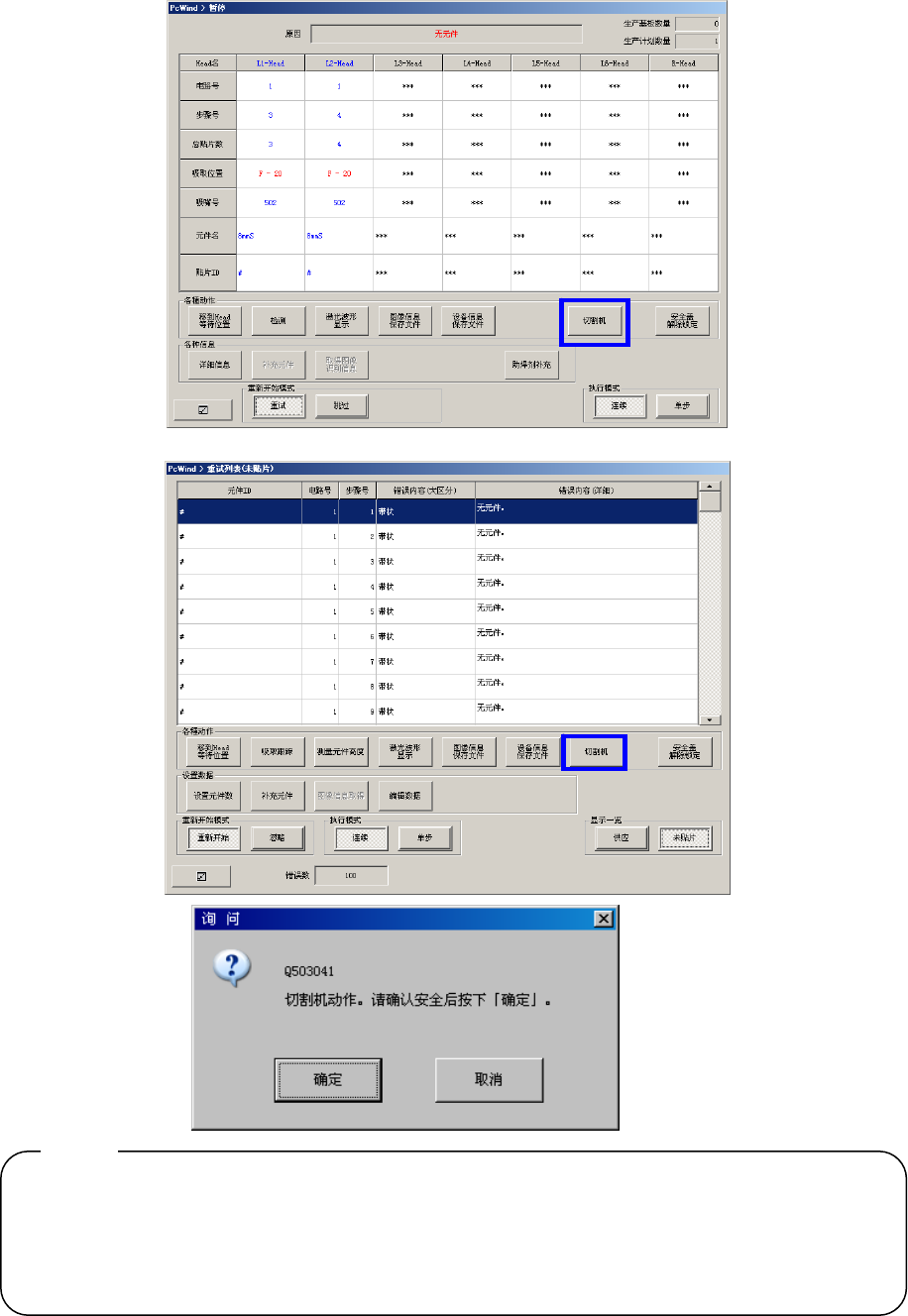

(2) [切割机]按钮
暂停画面上会显示[切割机]按钮。
按下[切割机]按钮后，将显示警告信息，此时若按下[确定]即进行切割动作。
·暂停对话框
·重试列表停止对话框
①请勿用手打开切割机单元的导轨部位，也不要把手伸入内部。
切割机刀刃的可动部位可能会切到手指等，造成伤害。
②请勿在切割机单元上放置物品，或施加压力。
可能导致切割机单元的导轨及盖子变形，碰撞或运行不良，发出异响。
注意:
第2部 功能详解篇 第13章 选项组件
13-63
13-13 简易负荷控制
13-13-1 功能概要
在机器设置里的 ATC 吸嘴配置中完成识别吸嘴的操作后，自动进行负荷检查（滑动不良等的故障分析）。
还可在测力器上进行吸取/贴片操作的过程中检查吸取/贴片时元件承受的冲击负荷。
操作本选项功能，可使用负荷控制对象吸嘴 601～号吸嘴，在生产程序的元件数据补偿量栏中输入负荷
（g）量，根据吸嘴负荷检测时的数据，自动计算出校正补偿量，进行简易负荷控制。
13-13-1-1 负荷控制吸嘴
负荷控制吸嘴在吸嘴前端安装吸嘴芯片，可以定期进行更换。
针对不同的负荷范围，备有 6*1 和 6*2 两种吸嘴。更换吸嘴配件后，可对应多种元件。
吸嘴编号
吸嘴配件
内径
(Ba)
外径
(Bb)
对应元件
宽度（mm）
6*1 系
（负荷范围
98～135g）
6*2 系
（负荷范围
146～270g）
611
－
701
0.4 0.75
0.45～0.8
621 622 703
0.6 1.25
0.75～1.5
631 632 705
1.15 1.75
1.3～2.7
641 642 707
1.65 2.25
2.5～3.5
651 652 709
2.2 3.0
3.0～4.0
661 662 711
3.2 4.0
4.0～6.0
671 672 713
4.2 5.0
5.0～8.0
*
・
内径 外径是指吸嘴配件的尺寸。
